iPhone4作为苹果公司推出的经典机型,其电路维修需要结合硬件结构与电子电路知识，针对常见故障进行系统性排查，以下从电路基础、常见故障维修、工具使用及注意事项等方面展开详细说明。
iPhone4电路基础与结构

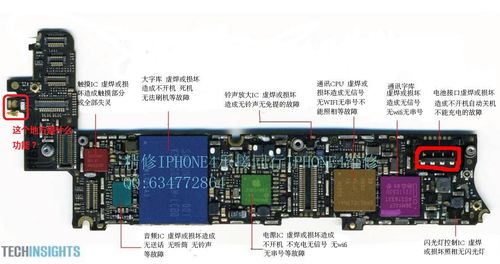

iPhone4的主板采用多层板设计,核心组件包括基带芯片（高通MDM6600）、应用处理器（苹果A4）、电源管理芯片（Dialog DA9120）、射频模块、存储芯片（Samsung/K9）等，主板供电系统分为PP1V8、PP3V0、PP3V3等多路电源，由电源IC负责分配与管理；信号传输方面，包括USB数据线、音频、WiFi/蓝牙等通过排线与连接器与主板交互，维修前需熟悉主板各功能分区，如电源区、CPU区、射频区、音频区等，可通过电路图标识（如PP3V0_SMPS标注）快速定位供电线路。
常见故障维修流程
不开机故障
故障原因：通常涉及电源路径断路、处理器虚焊、短路保护等。
维修步骤：
- 测供电：用万用表测量电池触点电压（正常为3.7-4.2V），若异常则检查电池排线或尾插；测量PP1V8、PP3V0等关键电压点，若无输出则追踪电源IC到各路供电的保险电阻（如F1、F2）是否熔断。
- 查信号：按下开机键时测量开机信号（PM_Sleep_Wake）是否由高变低，若信号正常但CPU无反应，需重新焊接CPU或周边滤波电容（如C101、C102）。
- 短路排查：若测得某路电源对地阻值低于10Ω，需用放大镜观察是否有元器件烧毁，常见为电源IC周边的稳压管（如D101）或滤波电容短路。
无信号故障
故障原因：射频模块供电异常、基带芯片虚焊、天线接触不良等。
维修步骤：
- 测射频供电：射频模块（如高通MDM6600）需PP1V2_RF、PP2.8V_RF等多路供电，缺失时检查电源IC到射频模块的线路是否断线。
- 查基带信号：用示波器测量基带时钟（32.768KHz）是否正常，若无则检查晶振Y1及周边电容；若基带发热严重，可能为基带芯片损坏，需更换。
- 天线检测：通过频谱仪测量天线接口信号强度，若异常则检查天线排线是否断裂或尾插松动。
触摸失灵故障
故障原因：触摸IC供电问题、排线氧化、CPU数据线故障等。
维修步骤：
- 测触摸IC供电：触摸芯片（如TQ24162）需PP1V8和PP3V0供电，若电压不稳则检查滤波电容（如C301、C302）是否失效。
- 查排线连接：拆下触摸屏排线，用酒精清洁金手指接口，检查排线是否有折痕；若排线正常，则测量触摸IC与CPU之间的I2C信号线（SDA、SCL）是否有波形。
维修工具与注意事项
必备工具：
- 精密螺丝刀（十字、Y型）、撬棒、热风枪（用于拆焊芯片）、万用表（带二极管档）、放大镜、镊子。
- 辅助材料：助焊膏、锡膏、洗板水、导电胶（用于屏蔽罩粘贴）。
注意事项：
- 防静电操作：佩戴防静电手环，避免人体静电击穿芯片。
- 拆焊技巧：拆CPU等BGA芯片时，热风枪温度控制在350℃左右，风速调至中档，均匀加热至焊锡熔化后用镊子取下；焊接时需先植球，再对准位置焊接。
- 电压测量：测量电压时确保万用表表笔接触良好，避免误判虚焊为断路。
相关问答FAQs
问题1：iPhone4开机后显示“请激活iTunes”，但连接电脑无反应，如何解决？
解答：此故障通常与基带或电源管理芯片相关，首先检查基带芯片是否虚焊，可重新植球焊接；其次测量USB供电（PP5V_USB）是否正常，若无则检查尾插供电线路；最后尝试刷写基带固件，若仍无效则需更换基带芯片。
问题2：iPhone4充电时显示“不支持此配件”，但原装充电器正常，如何维修？
解答：首先检查尾插接口是否有氧化或松动，用洗板水清洁后测试；若问题依旧，测量充电检测线路（ID脚）电压，正常应为2.7V左右，若电压异常则检查尾插到电源IC的电阻（如R301）是否损坏；最后排查电源IC周边的滤波电容是否失效，必要时更换尾插。
通过以上系统性排查与维修,可有效解决iPhone4的常见电路故障，维修时需注重细节操作，避免二次损坏。
