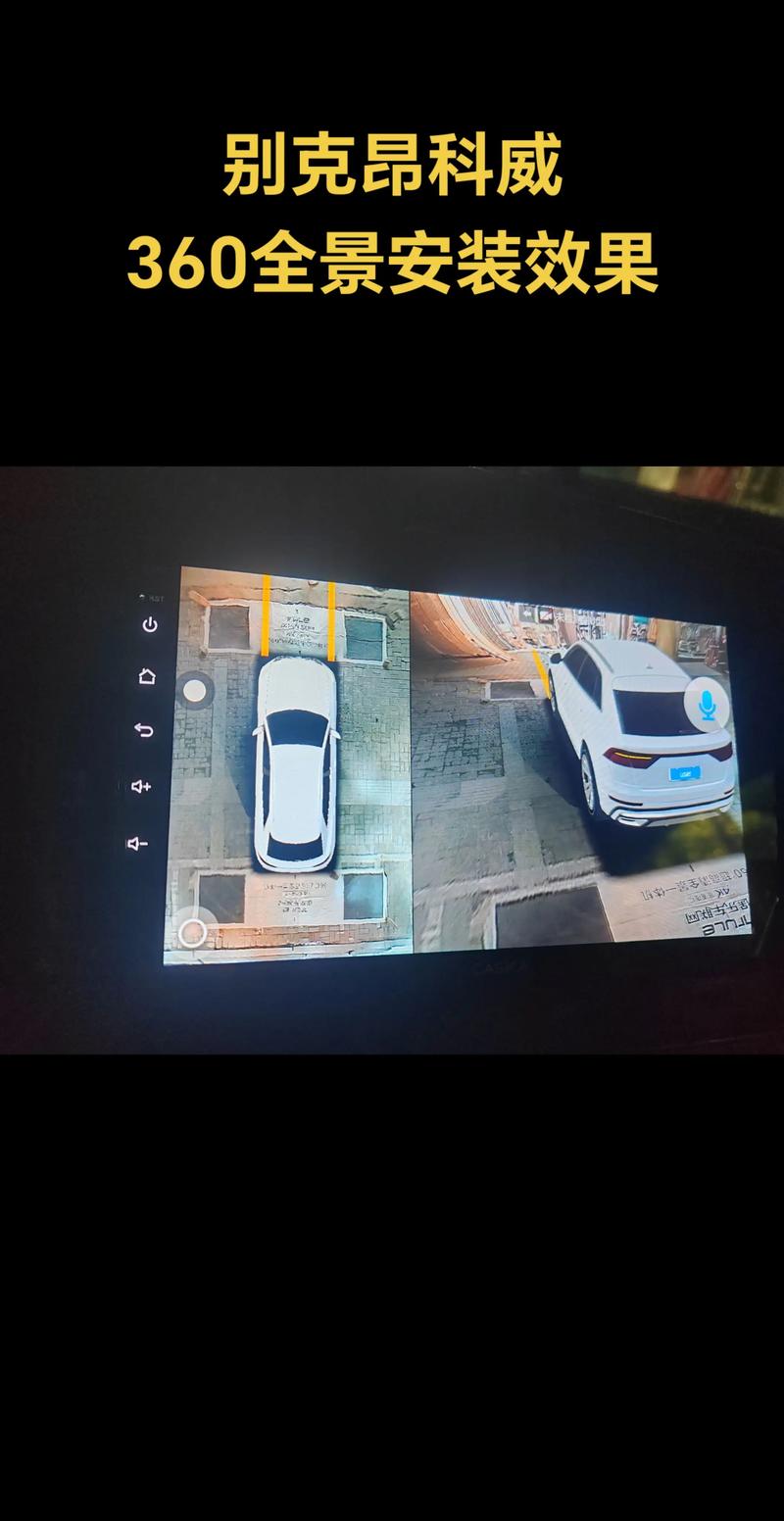

车载360全景系统维修是一项涉及多学科知识的技术工作,其复杂性在于系统融合了摄像头、超声波雷达、控制器、显示屏及软件算法等多个模块,任何一个环节出现故障都可能导致整个系统功能异常,维修时需遵循“先外后内、先简后繁”的原则,逐步排查问题根源,避免盲目拆卸部件造成二次损坏。

常见故障类型及排查方法
图像异常类故障
图像问题是最直观的故障表现,通常包括黑屏、花屏、画面模糊、色彩失真或视角偏移等,此类故障需优先检查摄像头本身及线路连接。
- 摄像头故障:摄像头进水、 lens 损坏或感光元件老化会导致图像质量下降,可通过替换法测试,将故障摄像头与其他车辆同型号摄像头互换,观察图像是否恢复正常,若摄像头进水,需先用无水酒精清洁电路板,烘干后检测是否短路,避免直接通电烧毁元件。
- 线路问题:摄像头线路断路、短路或接触不良会导致信号传输中断,使用万用表检测线路通断,重点检查经过车门铰链、底盘等易磨损位置的线束,是否有绝缘层破损或铜线断裂,修复时需采用防水接插件,并使用热缩管包裹,防止再次进水。
- 控制器故障:图像处理器(ISP)故障可能导致图像扭曲或丢失,可通过诊断仪读取控制器故障码,若出现“摄像头信号丢失”等代码,需进一步排查摄像头供电是否正常(标准电压多为12V),供电异常则检查保险丝和电源线路。
校准失效类故障
360全景系统依赖精确的摄像头角度和距离校准,校准失败会导致拼接处出现错位、变形或俯视视角偏差,此类故障多与物理位移或参数丢失有关。
- 物理位移:车辆发生碰撞、拆卸摄像头或保险杠后,可能导致摄像头安装位置偏移,需使用专用校准工具(如校准架)重新标定摄像头角度,确保水平角度误差≤0.5°,垂直角度误差≤1°,校准场地需选择光线均匀、地面平整的场所,避免反光或地面不平整影响标定精度。
- 参数丢失:控制器存储的校准参数因电池亏电或系统误删而丢失时,需通过原厂诊断仪重新匹配参数,部分车型支持“自动校准”,在车辆平直行驶5-10分钟后,系统可自动修正轻微参数偏差,但严重偏移仍需手动校准。
系统无响应类故障
系统完全无法启动,既无图像显示也无报警提示,通常涉及电源、通信或核心部件故障。
- 供电系统:检查保险盒内360系统保险丝是否熔断(多为10A或15A),保险丝熔断需排查短路点,如加装电器设备导致过载,若供电正常,测量控制器输入电压,若无电压则检查电源线路中的继电器和开关。
- 通信故障:系统采用CAN总线通信,若CAN线断路或终端电阻异常,会导致控制器与摄像头、显示屏无法通信,用示波器检测CAN波形,正常时应为2.5V(隐性)和3.5V(显性)的跳变信号,若波形异常则需修复CAN线或更换终端电阻。
- 软件故障:控制器程序紊乱可能导致系统死机,通过诊断仪重新刷新软件版本,刷新过程中需确保车辆电压稳定(≥12V),避免断电导致程序损坏。
误报警或漏报警故障
部分360全景系统集成超声波雷达,用于泊车辅助,雷达故障会导致误报警(如无障碍物报警)或漏报警(如障碍物未提示)。
- 雷达污染:雷达表面覆盖雪、泥或昆虫尸体会导致探测距离缩短,清洁雷达探头时需使用软布和清水,避免使用高压水枪直接喷射,防止损坏内部传感器。
- 雷达损坏:雷达因撞击或进水损坏时,需更换同型号雷达,更换后需进行雷达校准,确保探测角度符合原厂标准(通常为水平±60°,垂直±45°)。
维修工具与注意事项
维修工具清单
| 工具名称 | 用途说明 |
|---|---|
| 诊断仪 | 读取故障码、刷新控制器程序、匹配校准参数(如X431、TECH2等) |
| 万用表 | 测量电压、电阻、通断,检测线路故障 |
| 示波器 | 检测CAN总线波形,分析通信信号是否正常 |
| 校准工具 | 摄像头角度标定(校准架、标定板) |
| 防水接插件 | 修复摄像头线路,确保防水性能 |
| 热缩管 | 包裹线束接头,提高绝缘性和防护等级 |
维修注意事项
- 断电操作:维修前务必断开车辆蓄电池负极,避免短路损坏电子元件。
- 防水处理:摄像头和线路接头处需做好防水密封,使用防水胶带或热缩管包裹,防止雨水渗入。
- 原厂配件优先:尽量使用原厂或品牌配件,非原厂摄像头可能因分辨率、视角差异导致系统兼容性问题。
- 校准验证:维修完成后需进行路试,检查全景图像是否无拼接错位,雷达报警是否准确,必要时在专业场地进行二次校准。
相关问答FAQs
Q1:360全景系统显示黑屏,但仪表盘其他功能正常,如何排查?
A:首先检查中控屏是否切换到360全景模式,部分车型需通过菜单手动切换,若切换后仍黑屏,用诊断仪读取故障码,判断是否为摄像头或控制器通信故障,若无故障码,测量摄像头供电电压(正常应为12V),电压异常则检查保险丝和电源线路;电压正常则可能是摄像头或控制器损坏,需替换测试。
Q2:更换摄像头后,全景图像出现拼接错位,如何解决?
A:更换摄像头后需重新进行校准,首先确保摄像头安装牢固,无位移,然后使用原厂诊断仪进入校准模式,按照提示放置校准架,调整摄像头角度至标定位置,校准完成后,在平直地面试车,观察图像拼接处是否平滑,若仍有偏差,需检查摄像头安装支架是否变形,必要时更换支架并重新校准。
