第一部分：安全第一！准备工作
在开始任何维修之前，必须遵守以下安全准则,否则可能导致触电或设备损坏。

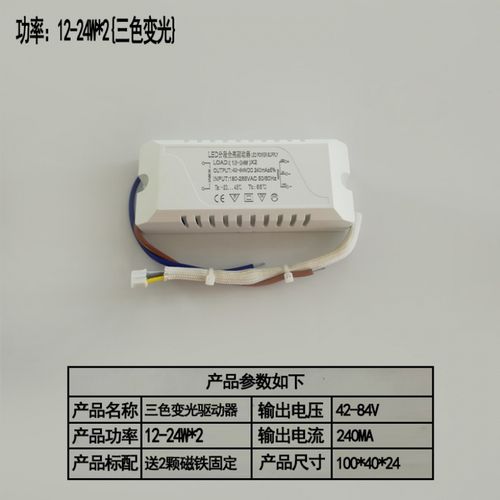

（图片来源网络，侵删）
- 断电！断电！断电！
- 找到并关闭控制该灯具的空气开关（断路器）,最好是能锁定或贴上警示标签。
- 重要提示： 即使关闭了开关，某些老式线路或开关可能仍然带电。最稳妥的方法是使用非接触式电笔或万用表在灯具接线处确认电压为零。
- 等待放电：
- 驱动器内部的大容量电容在断电后仍可能储存高压电。
- 用一个大功率（如5W/10W）的电阻的两个引脚，分别去触碰驱动器输出端的正负极（+/-），持续几秒钟，确保电容完全放电。切勿直接用螺丝刀等金属工具短接，会产生巨大火花，损坏电容和电路。
- 准备工具：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡、助焊剂
- 吸锡器或吸锡线
- 小螺丝刀、镊子
- 绝缘胶带、热缩管
第二部分：初步诊断与故障现象分类
根据灯具表现出的症状,我们可以大致判断问题所在。
| 故障现象 | 可能的原因 |
|---|---|
| 完全不亮，无任何反应 | - 供电问题（线路没电、开关坏） - 驱动器输入端保险丝熔断 - 驱动器内部初级电路（整流桥、滤波电容、PWM控制器）严重损坏 - LED灯珠本身全部损坏（可能性较小） |
| 闪烁，亮一下灭一下 | - 驱动器输出电流/电压不稳定 - 驱动器与LED灯珠不匹配（功率或电压） - 某个LED灯珠损坏，导致电流异常 - 驱动器内部元件虚焊 |
| 亮度无法调节，只有一种亮度 | - 分段控制电路故障（核心问题） - 墙壁开关不是分段开关 - 驱动器内的计数/识别芯片损坏 - 驱动器与开关之间的信号线干扰 |
| 亮度调节错乱或反应迟钝 | - 驱动器内的延时电容失效或参数漂移 - 分段识别电路的灵敏度降低 - 开关操作速度过快或过慢，未被识别 |
| 驱动器异常发烫或冒烟 | - 驱动器本身质量问题，元件过热 - 输出负载（LED灯珠）短路，导致驱动器过载 - 驱动器散热不良 |
第三部分：逐步排查与维修流程
以最常见的“完全不亮”和“无法分段调光”为例进行详细说明。
处理“完全不亮”
-
外部检查：
- 确认电源： 用万用表AC档测量驱动器输入端（L和N线）是否有220V交流电，如果没有,检查开关和线路。
- 检查开关： 确保墙壁开关是好的,可以临时用一个普通开关替换测试。
-
打开驱动器外壳（通常为铝制外壳）：

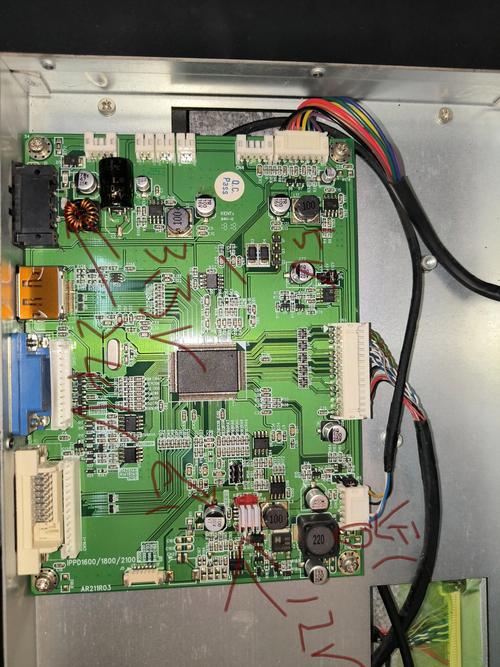

（图片来源网络，侵删）小心撬开或拆开螺丝,注意内部结构。
-
目视检查：
- 看保险丝： 找到一个圆柱形或长方形的玻璃管或陶瓷管元件，这就是保险丝，用万用表电阻档测量，如果阻值无穷大,说明已熔断。
- 看元件： 观察是否有明显烧黑、鼓包、裂开的元件，特别是电解电容（圆柱形，有正负极）和MOS管（通常有三个引脚，上面可能贴有散热片）。
-
电路测量（关键步骤）：
- 测保险丝： 如上所述，确认是否开路，如果开路，切勿直接更换新保险丝就通电！ 必须先找到导致保险丝熔断的故障点。
- 测整流桥： 用万用表二极管档，测量整流桥（四个二极管组成的桥堆）的四个引脚，正向导通，反向截止，如果任意两个引脚在正反向测量都导通或都截止,说明整流桥已损坏。
- 测输入滤波电容： 断电后放电，然后用万用表电阻档测量，好的电容会先有一个充电过程（阻值从零逐渐变大），最终趋于无穷大，如果阻值始终很小或为零,说明电容已击穿短路。
- 测PWM控制器芯片： 这是驱动器的“大脑”，找到主控芯片，查阅其 datasheet（数据手册）了解各引脚功能，测量关键引脚（如VCC供电脚、使能脚）的电压是否正常，如果VCC电压异常,检查其前级的供电电路。
-
修复与更换：
（图片来源网络，侵删）- 更换保险丝： 如果确认是后级短路导致，在排除短路故障后，更换一个同规格的保险丝（电流值相同）。
- 更换损坏元件： 找到损坏的电容、二极管、MOS管等，用同型号、同参数的元件进行更换,焊接时注意防静电和散热。
- 修复虚焊： 对驱动器上的所有元件焊点，特别是功率较大的元件，用电烙铁重新加焊一遍,消除虚焊。
处理“无法分段调光”
这类问题通常出在驱动器的信号识别和逻辑控制部分。
-
确认开关和线路：
- 确保墙壁开关是“智能分段开关”或“触摸调光开关”,而不是普通开关。
- 检查开关到灯具的信号线是否完好,有无破损或干扰。
-
目视检查：
- 重点检查与调光功能相关的元件，如小容量的延时电容（通常在几微法μF到几十微法μF，用于识别开关操作次数）、电阻、以及专用调光控制IC。
-
分段电路工作原理分析：
- 驱动器通过检测开关“开”和“关”之间的时间间隔来判断操作次数。
- 快速开关一次（间隔<1秒），识别为“开”；快速开关两次（间隔<1秒），识别为“中”；快速开关三次，识别为“关”。
- 这个时间判断通常由一个RC延时电路和一个比较器或逻辑门电路完成。
-
针对性测量：
- 测延时电容： 这是最常见的故障点，电容容量衰减或失效后，无法产生足够的延时，导致驱动器无法识别多次开关操作，用万用表电容档测量其容量，或用一个好的同容量电容并联测试,看故障是否消失。
- 测比较器/逻辑IC： 找到负责比较电压的芯片（如LM393等比较器），测量其电源脚、输入脚和输出脚的电压是否随开关操作而变化，如果电压没有变化,说明芯片或其外围电路有问题。
- 测信号线： 如果驱动器有独立的信号输入端子，用万用表测量开关操作时,该端子是否有高低电平变化。
-
修复与更换：
- 更换电容： 更换新的、参数相同的延时电容,通常能解决大部分分段失灵的问题。
- 更换IC芯片： 如果确认是调光控制IC损坏,找到同型号芯片更换。
- 检查电阻： 检查RC电路中的电阻是否变值或开路。
第四部分：常见故障点总结
-
输入级故障：
- 保险丝熔断： 通常由后级短路（如LED灯珠短路、输出电容短路）或输入电压浪涌导致。
- 整流桥损坏： 过压、过流或老化。
- 输入滤波电容鼓包/击穿： 质量问题或电压不稳。
