uc3845b维修资料：uc3845b是一款广泛应用于开关电源控制芯片，其性能稳定、外围电路简单，但在长期使用或恶劣环境下可能出现故障，维修时需掌握其引脚功能、工作原理及常见故障排查方法，以下从核心参数、引脚定义、典型电路、故障排查步骤及维修案例等方面详细说明。
核心参数与特性
uc3845b是电流模式 pwm控制器，主要参数包括：
- 工作电压：7.5v至30v（典型值12v），欠压锁定阈值（uvlo）为16v开启，8.2v关闭；
- 基准电压：5v±1%，精度±2%；
- 输出电流：最大1a（图腾柱输出，可驱动mosfet或晶体管）；
- 工作频率：由外部rt、ct设定，范围最高500khz；
- 保护功能：逐周期限流、欠压锁定、输出关断（通过comp引脚控制）。
其内部结构包含基准电压源、误差放大器、 pwm比较器、振荡器、限流比较器及输出驱动电路，支持电压型和电流型控制模式，多用于反激、正激等拓扑的电源设计。

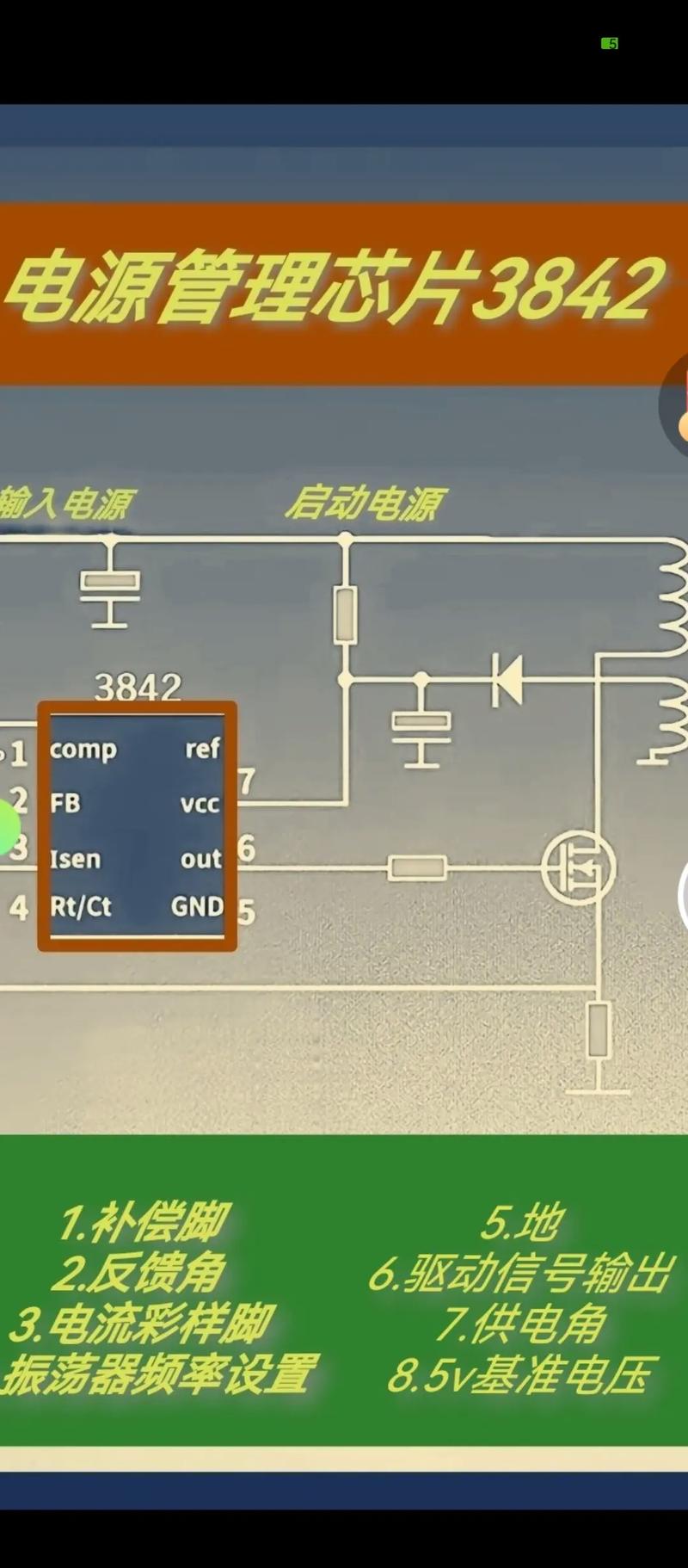

引脚功能与典型应用电路
uc3845b采用8脚dip或soic封装，引脚定义如下表：
| 引脚 | 符号 | 功能说明 |
|---|---|---|
| 1 | comp | 误差放大器输出端，外接rc补偿网络，稳定反馈回路 |
| 2 | fb | 误差放大器反相输入端，接收反馈电压（如光耦次级或分压电阻信号） |
| 3 | current | 电流检测输入端，检测开关管电流，超过阈值时关断输出（通常接mosfet源极电阻） |
| 4 | rt/ct | 振荡器定时端，外接rt电阻和ct电容，决定开关频率：f≈1.8/(rt×ct) |
| 5 | gnd | 接地端，需就近接功率地，减少噪声干扰 |
| 6 | out | pwm输出端，图腾柱结构，输出驱动脉冲至开关管（需接上拉电阻至vcc） |
| 7 | vcc | 电源输入端，通常接滤波电容（如10μf电解电容+0.1μf瓷片电容） |
| 8 | ref | 基准电压输出端（5v），外接滤波电容（如0.1μf）供外部电路使用 |
典型应用电路（反激式电源）：
输入电压经整流滤波后，通过变压器初级绕组接mosfet漏极，mosfet源极接电流检测电阻（rs）至gnd，rs电压送入current引脚（引脚3）；变压器次级输出经整流滤波后，通过分压电阻分压反馈至fb引脚（引脚2），comp引脚（引脚1）外接rc补偿网络（如1kω电阻与1000pf电容串联）以改善动态响应；rt/ct引脚（引脚4）接10kω电阻与2200pf电容，设定频率约40khz；vcc引脚（引脚7）由辅助绕组经二极管整流供电，确保vcc稳定在12-15v。

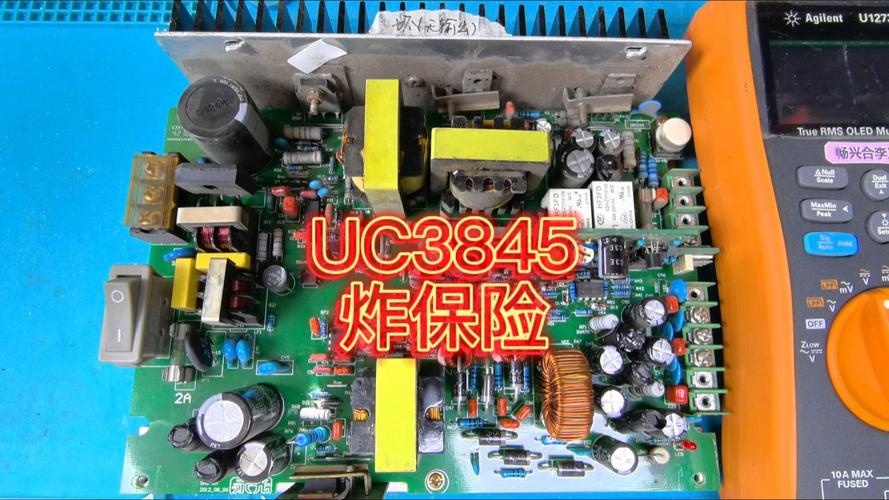

常见故障排查步骤
维修uc3845b电源时，需遵循“先断电后通电、先静态后动态”原则，重点检查供电、反馈、驱动及保护电路。
通电前检测
- 外观检查：观察芯片是否鼓包、烧裂，周边元件（电容、电阻、二极管）有无发黑、漏液；
- 电阻测量：断电测vcc对地电阻（正常几百至几千欧，若接近0ω，可能击穿）；测mosfet漏源极电阻（正常应为无穷大，若短路则mosfet损坏）；
- 二极管/稳压管：检查整流桥、mosfet体二极管、稳压管（如vcc供电的18v稳压管）是否击穿或开路。
供电与基准电压检测
通电后，先测vcc引脚（引脚7）电压：
- 无电压：检查辅助绕组、整流二极管、滤波电容是否开路或短路；
- 电压过低（＜8.2v）：欠压锁定，可能因vcc滤波电容失效（容量减小）或负载过重；
- 电压正常（12-15v）：再测ref引脚（引脚8）电压，应为5v±0.1v，若偏差过大，芯片损坏。
振荡与输出检测
- rt/ct电路：若ref电压正常，但out引脚（引脚6）无输出，测rt/ct引脚（引脚4）电压，应为锯齿波（约1-3v），若无，检查rt电阻、ct电容是否开路或短路；
- 输出脉冲：用示波器测out引脚，应有正常 pwm脉冲（占空比＜50%），若无脉冲，可能为芯片损坏或current引脚（引脚3）电压过高（超过1v导致限流关断）。
反馈与电流检测电路
- 反馈回路：若输出电压异常（过高或过低），测fb引脚（引脚2）电压：正常应为2.5v左右（由内部基准5v经分压得到），若电压异常，检查光耦是否导通（光耦ce电阻应＜100ω）、误差放大器（如tl431）是否损坏；
- 电流检测：若输出电压低且带载能力弱，测current引脚电压，若超过1v，说明开关管电流过大，可能因rs电阻变大、mosfet导通电阻增大或变压器匝间短路。
维修案例与技巧
案例1：电源无输出，vcc电压为0
- 检测过程：断电测vcc对地电阻为0ω，拆下辅助绕组整流二极管（如1n4007），测已击穿；更换二极管后，vcc恢复正常，输出电压稳定。
- 原因分析：辅助绕组整流二极管击穿导致vcc短路，芯片无法启动。
案例2：输出电压偏高，且伴随啸叫
- 检测过程：测fb引脚电压为0v（正常应为2.5v），检查光耦（pc817）ce间电阻为无穷大（光耦未导通），进一步检测tl431的ref端电压为0v（正常2.5v），发现tl431击穿，更换tl431后，fb电压恢复正常，输出电压稳定。
- 原因分析：tl431损坏导致反馈回路失效，输出电压升高，芯片进入间歇振荡，产生啸叫。
维修技巧：

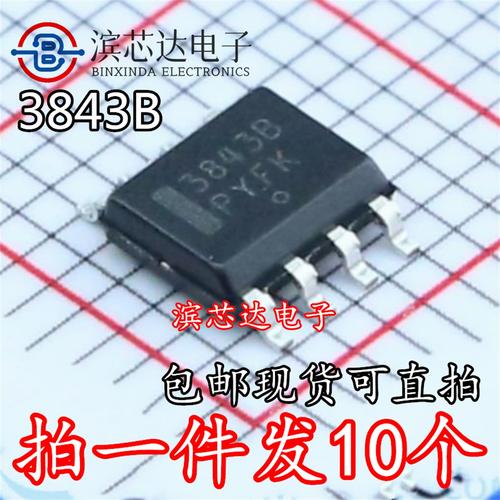

- 替代法：uc3845b可直接替代uc3842、uc3843等芯片（引脚兼容，但uvlo阈值略有差异），应急维修时可用uc3843替代；
- 波形法：重点测comp引脚（应 sawtooth波）、current引脚（应检测到开关管电流波形）、out引脚（应 pwm脉冲），通过波形快速定位故障点。
相关问答FAQs
q1：uc3845b启动困难，vcc电压缓慢上升，如何解决？
a：启动困难通常因vcc充电电流不足或欠压锁定阈值附近波动，可检查辅助绕组至vcc的整流二极管压降（应＜0.7v，若过大更换快恢复二极管）；增大vcc滤波电容容量（如从10μf增至22μf），延长放电时间；或在vcc与地间并联10-100kω电阻，提供启动初始电流。
q2：uc3845b输出脉冲占空比异常（接近100%），可能原因有哪些？
a：占空比过大通常因反馈环路失效或电流检测电路异常，具体原因包括：①fb引脚电压过低（光耦未导通或tl431损坏），导致误差放大器输出高电平，占空比增大；②comp引脚补偿电容短路，使误差放大器输出饱和；③current引脚开路（rs电阻损坏），无法检测电流，芯片失去限流保护，占空比失控，需依次检查反馈回路、补偿电路及电流检测电阻。
