地焊夹作为焊接作业中不可或缺的辅助工具,常与OTC焊机配合使用，用于固定工件、传导电流或辅助定位，在实际应用中，地焊夹与焊机的配合问题或自身故障常会影响焊接效率和质量，掌握地焊夹的使用规范及OTC焊机的常见维修方法，对保障焊接作业的稳定性至关重要。
地焊夹的功能与常见故障
地焊夹的核心功能是通过夹持工件形成电流回路,确保焊接电流稳定传输，其常见故障包括夹持力不足、导电部件氧化、弹簧失效或夹口变形等，长期使用后，夹持部位的铜制触点可能因高温氧化导致接触电阻增大，引发焊接时电弧不稳、飞溅增多；若弹簧疲劳，则会出现夹持松动，甚至在焊接过程中脱落，不仅影响焊接质量，还可能引发安全隐患，地焊夹的电缆接头松动也会导致电流传输中断，使焊机无法正常启动。
OTC焊机维修要点与地焊夹的关联性
OTC焊机作为精密焊接设备,其故障往往与外部配件（如地焊夹）的状态密切相关，维修时需先排查地焊夹等外部因素，再深入检查焊机本体，以下是常见故障及维修步骤：
焊接电流异常波动
- 可能原因：地焊夹接触不良或电缆过长/过细。
- 维修方法：
- 检查地焊夹夹口是否清洁,用砂纸打磨氧化层，确保与工件紧密贴合；
- 测量地焊夹电缆电阻（正常应小于0.5Ω），若过长或过细需更换符合规格的电缆（推荐截面积≥16mm²的铜芯电缆）；
- 检查焊机输出端子与电缆连接处是否松动,重新紧固并涂抹导电膏。
焊机无法启动或频繁跳闸
- 可能原因：地焊夹短路、电缆破损或焊机内部元件故障。
- 维修方法：
- 断开电源,用万用表电阻档检测地焊夹夹口间是否短路（正常应为开路），若短路需更换地焊夹；
- 检查地焊夹电缆外皮是否破损,若破损导致碰线需用绝缘胶布包裹或更换电缆；

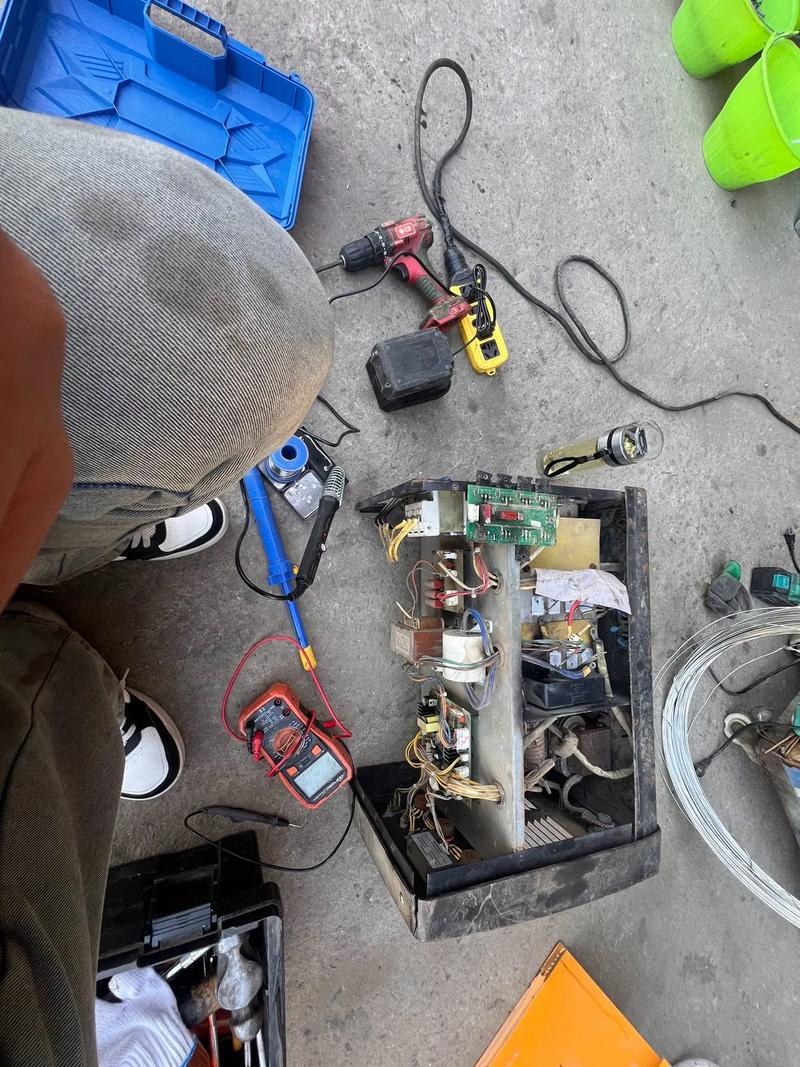

- 若排除外部问题,可能是焊机内部IGBT模块、整流桥损坏，需用万用表检测元件通断情况，损坏后更换同型号元件（建议由专业维修人员操作）。
焊接电弧不稳定，飞溅过大
- 可能原因：地焊夹接触电阻大或焊机参数设置不当。
- 维修方法：
- 清洁地焊夹触点及工件表面油污、锈迹，确保接触面积≥80%；
- 检查焊机“热启动”“电弧力”等参数是否匹配焊接材料（如焊接不锈钢时需降低电弧力）；
- 若地焊夹弹簧失效导致夹持力不足,需更换弹簧或整体夹具。
地焊夹发热严重
- 可能原因：电流过大、接触电阻过大或电缆截面积不足。
- 维修方法：
- 根据焊接电流选择合适截面积的电缆（如200A电流需选用25mm²以上电缆）；
- 检查地焊夹夹口是否变形,用钳子调整夹口角度，确保与工件线接触；
- 长期高负载作业时,可选用水冷式地焊夹，避免过热损坏。
地焊夹与OTC焊机的维护保养建议
为减少故障发生,需定期对地焊夹和OTC焊机进行维护：
- 地焊夹维护：
- 每次使用后清理触点氧化层,涂抹凡士林防锈；
- 每月检查弹簧张力及夹口磨损情况,及时更换老化部件；
- 避免地焊夹摔落或敲击,防止变形影响导电性能。
- OTC焊机维护：
- 定期清理焊机内部灰尘（每3-6个月），使用压缩空气吹拂散热器；
- 检查风扇运转是否正常,若异响或停转需立即更换；
- 避免焊机在潮湿、高温环境下使用，防止电路板受潮腐蚀。
相关问答FAQs
Q1：地焊夹夹持工件时出现打火现象，是什么原因？如何解决？
A：地焊夹打火主要由接触不良导致，常见原因包括：工件表面有油漆、锈蚀或氧化层，夹口磨损导致接触面积减小，或电缆接头松动，解决方法：首先用钢丝刷或砂纸清理工件表面及地焊夹触点，确保金属光泽；检查夹口是否变形，用钳子调整至与工件紧密贴合；最后紧固电缆接头，并涂抹导电膏减少接触电阻，若打火问题持续，可能是地焊夹弹簧失效，需更换弹簧。
Q2：OTC焊机在使用中频繁出现“过热保护”停机，是否与地焊夹有关？
A：OTC焊机过热保护停机通常与环境温度、散热器堵塞或负载过大有关，地焊夹间接影响较小，但若地焊夹接触电阻过大，会导致电流传输效率降低，焊机内部元件发热量增加，从而触发过热保护，排查时，可先检查地焊夹触点是否氧化、电缆是否过细，确保外部回路正常；若外部无问题，再检查焊机散热器是否积灰、风扇是否运转，必要时清理散热器或更换温控传感器。
