格力26空调变频板维修是空调维修中的常见技术工作,变频板作为空调的核心控制部件，负责调节压缩机转速、控制风扇电机运行以及实现多种智能功能，其工作状态直接影响空调的制冷制热效果、能耗和使用寿命，当变频板出现故障时，可能导致空调不启动、制冷制热效果差、频繁停机、显示故障代码等问题，需要通过专业的检测和维修来恢复其正常功能。
格力26空调变频板故障的常见表现与初步判断
格力26空调（通常指26型，即约1.5匹挂机）的变频板故障表现多样，用户可先通过初步现象判断问题范围：
- 完全无反应：开机后空调无任何显示，内外机均不工作，可能是电源模块故障或主板供电异常。
- 显示故障代码：如“E6”（通信故障）、“E5”（过电流）、“E1”（高压保护）等，需对照代码手册初步判断故障类型。
- 制冷制热效果差：压缩机不启动或频繁启停，风速调节异常，可能是驱动模块或传感器故障。
- 异响或异味：变频板元件损坏可能导致内部短路，出现焦糊味或异常噪音。
初步判断时,可检查电源电压是否稳定（变频板通常要求220V±10%）、内外机连接线是否松动、过滤网是否脏堵等简单问题，若排除外部因素，则需进一步拆机检测变频板。
变频板维修前的准备工作与安全措施
变频板内部含有高压电容和精密元件,维修时需严格遵守安全规范，避免触电或损坏元件：
- 断电与放电：拔下空调电源插头，等待至少5分钟，用万用表测量变频板主电容两端电压，确认放电完成（电压低于10V）。
- 工具准备：万用表（含电压、电阻、二极管档）、示波器（检测信号波形）、电烙铁（恒温烙铁，功率30-50W）、吸锡器、热风枪、螺丝刀套装、酒精、棉签等。
- 防护措施：佩戴防静电手环，避免人体静电损坏集成电路（IC）；维修环境需干燥，避免潮湿导致短路。
变频板的核心部件检测流程

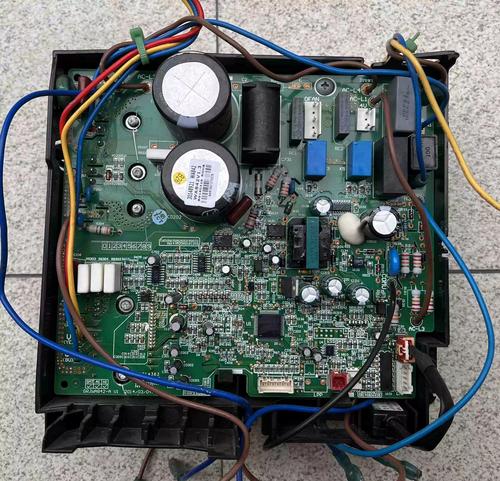

格力26空调变频板主要由电源模块、驱动模块、控制模块（MCU）、传感器接口等组成，需分段检测各部件状态：
电源模块检测
电源模块负责将220V交流电转换为直流电,为后续电路供电，重点检测：
- 整流桥：用万用表二极管档测量输入端（L、N）与输出端（+、-）的正反向电阻，正常时应呈单向导通（正向电阻约几百欧，反向电阻无穷大），若短路或断路则需更换。
- 主滤波电容：观察电容顶部是否鼓包、漏液，用万用表电容档测量容量（如标称2200μF/400V，实测偏差超过20%需更换），并检测是否漏电。
- 开关管（IGBT）：用万用表二极管档测量C（集电极）、E（发射极）、G（栅极）之间的阻值，正常时G-C、G-E之间正向电阻约几千欧，反向电阻无穷大，C-E之间正反向电阻均应无穷大（短路则损坏）。
驱动模块检测
驱动模块（如IPM智能功率模块）负责接收MCU信号并驱动压缩机运行，检测方法：
- 外观检查：观察模块是否有烧蚀、裂痕或烧焦痕迹。
- 供电电压：通电后测量模块VCC端（如15V、20V）电压是否正常，若无电压，检查电源模块输出至驱动模块的电路。
- 输出信号：用示波器测量模块输出至压缩机的U、V、W三相驱动波形，应为三相正弦波，若波形缺失或畸变，可能为模块损坏或MCU信号异常。
控制模块（MCU）检测
MCU是变频板的“大脑”，负责处理传感器信号并发出控制指令，检测步骤：
- 供电检测：测量MCU电源引脚（如VDD、VSS）电压，通常为5V或3.3V，电压异常则检查供电电路。
- 晶振检测：用示波器测量晶振两端波形，正常时应为稳定的正弦波（频率如8MHz或12MHz），无波形则晶振损坏。
- 接口信号：测量传感器接口（如室温、管温传感器）电压，正常时应在0.5-4.5V范围内波动，若电压固定不变或超出范围，可能为传感器或MCU损坏。
传感器与通信电路检测
- 传感器：用万用表测量传感器阻值（如25℃时管温传感器阻值约5-10kΩ），若阻值偏差过大或无变化，需更换传感器。
- 通信电路：测量内外机通信线（通常为SG、+24V）电压，正常时应为24V波动电压，若电压固定为0V或24V，检查通信电路中的电阻、电容或光耦是否损坏。
常见故障点与维修案例
以下是格力26空调变频板的高发故障及维修方法：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 空调不启动，显示E6 | 内外机通信故障 | 检查通信线是否短路/断路，更换通信光耦（如TLP521），测量+24V供电是否正常。 |
| 压缩机不启动，显示E5 | 过电流保护 | 检查压缩机绕组阻值是否正常（三相阻值应相等），驱动模块是否短路，更换IGBT或驱动模块。 |
| 制冷效果差，频繁停机 | 管温传感器异常 | 更换同型号传感器（如25℃/5kΩ NTC），重新焊接传感器接口。 |
| 变频板异响，焦糊味 | 滤波电容或电阻烧毁 | 更换鼓包或损坏的电容（如2200μF/400V），检查限流电阻（如几欧姆）是否变色烧毁。 |
维修后的测试与注意事项
维修完成后,需进行以下测试以确保安全可靠：
- 空载测试：不连接压缩机，通电测量各输出电压是否正常（如驱动模块VCC电压15V±0.5V）。
- 带负载测试：连接压缩机，短时间开机观察压缩机运行是否平稳，三相电流是否平衡（正常为额定电流的1.1倍以内）。
- 功能测试：测试制冷、制热、风速调节、模式切换等功能，确保空调恢复正常运行。
注意事项：
- 更换元件需使用同型号或参数兼容的替代品（如电容耐压值必须≥原值，容量误差≤10%）。
- 焊接时避免虚焊、短路，焊接后用酒精清洁板面，残留助焊剂可能导致腐蚀。
- 若驱动模块或MCU损坏,建议更换整板（因集成度高，维修成本较高且需专业编程）。
相关问答FAQs
Q1：格力26空调变频板维修需要多少钱？
答：维修费用因故障类型差异较大，若为小元件故障（如电容、传感器），费用约100-300元；若驱动模块或MCU损坏，需更换整板，费用约500-1000元（具体视配件型号和维修收费标准而定），建议联系格力官方售后或专业维修店检测后报价。
Q2：自己维修格力26空调变频板需要注意什么？
答：非专业人员不建议自行维修，风险较高，若需尝试，务必先断电放电，避免触电；使用防静电工具，防止损坏IC；检测时对照电路图，避免误判；焊接时控制温度（烙铁温度300-350℃），避免烫坏铜箔，若无法确定故障，及时寻求专业帮助，以免扩大损坏。
