西门子440变频器作为工业自动化领域广泛应用的产品,其维修资料的掌握对快速排查故障、保障设备稳定运行至关重要，维修资料不仅包含硬件结构、电气原理，还涉及参数设置、故障代码解析及维护保养规范，需系统化梳理并结合实际经验灵活应用。
硬件结构与电气原理
西门子440变频器的硬件主要由控制单元、功率单元、电源模块、保护单元及外部接口组成，控制单元以CU系列为核心，负责信号处理、逻辑运算及参数存储；功率单元包含整流模块、逆变模块及驱动电路，采用IGBT实现交-直-交转换；电源模块为各单元提供稳定的直流工作电压；保护单元包括过流、过压、过热等监测电路；外部接口支持数字量/模拟量输入、输出及通信功能（如PROFIBUS、Modbus）。

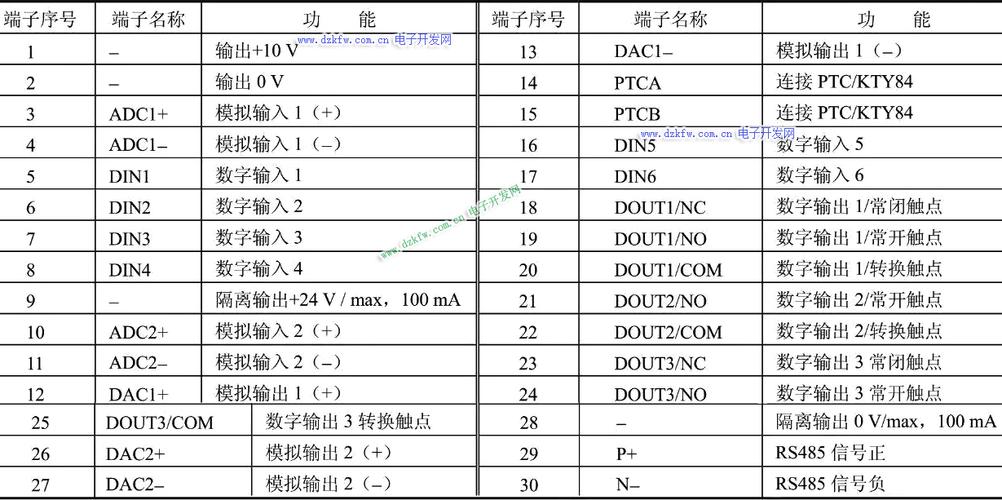

电气原理方面,主回路包括三相电源输入端子（L1/L2/L3）、直流母线（P+/N-）、电机输出端子（U/V/W），控制回路通过控制端子（如DIN1-DIN6数字量输入，AIN1/AIN2模拟量输入）接收外部信号，经内部处理后驱动功率模块，同时通过继电器输出（如KA1-KA3）和模拟量输出（如AOUT1/AOUT2）反馈状态，维修时需重点检查直流母线电压（正常约530V-650V，依输入电压波动）、IGBT驱动波形（需使用示波器测量，幅值约15V）及电容容量（用万用表电容档检测，容量下降超20%需更换）。
故障代码与诊断方法
440变频器内置完善的故障诊断系统,通过故障代码快速定位问题，常见故障及处理措施如下表所示：
| 故障代码 | 故障名称 | 可能原因 | 解决方案 |
|---|---|---|---|
| F0001 | 过电流 | 电机短路、输出侧短路、负载突变 | 检查电机及电缆绝缘；降低加减速时间；检查驱动电路 |
| F0002 | 过电压 | 输入电压过高、制动单元未动作、减速时间过短 | 检查电网电压；接入制动电阻；延长减速时间 |
| F0003 | 欠电压 | 输入电压过低、电源缺相、内部故障 | 测量输入电压；检查电源接线；更换电源模块 |
| F0004 | 变压器过热 | 散热不良、风机故障、环境温度过高 | 清洁散热器；更换风机；改善通风条件 |
| F0005 | 电机过热 | 电机过载、风机故障、参数设置错误 | 检查电机负载；核对电机参数（P0307-P0311） |
| F0022 | 电源缺相 | 输入电源缺相、熔断器熔断 | 检查电源接线；更换熔断器 |
| F0030 | 通讯故障 | 通信模块故障、参数设置错误 | 检查通信电缆（屏蔽层接地）；恢复通信参数 |
除代码提示外,需结合“r”参数（如r0020直流母线电压、r0035电机电流）进行实时监测，当r0035电流持续超过电机额定电流的1.2倍时，即使未报故障，也需检查机械负载或转矩补偿参数（P1300）设置。
参数设置与优化
参数是440变频器的“软件配置”，直接影响运行性能，关键参数及设置要点如下：
- 电机参数（P0300-P0311）：需准确输入电机额定电压、电流、频率、功率等，否则可能导致过流保护误动作或输出转矩不足，P0304（电机额定电压）与实际电压偏差超±10%时，需重新校准。
- 控制方式（P1000）：选择0（无频率设定）、1（MOP设定值）、2（模拟量输入）等模式，远程控制常用P1000=2（模拟量）+P700=2（端子控制）。
- 加减速时间（P1120/P1121）：根据负载惯性设置，时间过短易过压，过长则影响效率，风机类负载可延长至10-30s，起重机类需缩短至2-5s。
- 转矩提升（P1300）：P1300=0为线性V/F控制，适用于恒转矩负载；P1300=20为无传感器矢量控制，适用于高动态响应场合，需根据负载类型选择，避免磁饱和导致过流。
参数优化可通过“快速调试”（P0010=30）模式完成，调试完成后务必将P0010恢复至0（运行模式），防止参数被误修改。
维护保养与常见问题处理
日常维护是减少故障的关键：
- 定期清洁：每3个月清理散热器灰尘（使用压缩空气，避免液体侵入），检查风机运行无异响。
- 电容检查：电解电容寿命约5-8年，外壳鼓包、漏液需立即更换，同批次电容需成组更换。
- 紧固检查：检查主回路端子螺丝（力矩按规范，如M8螺丝约10N·m）、控制端子是否松动。

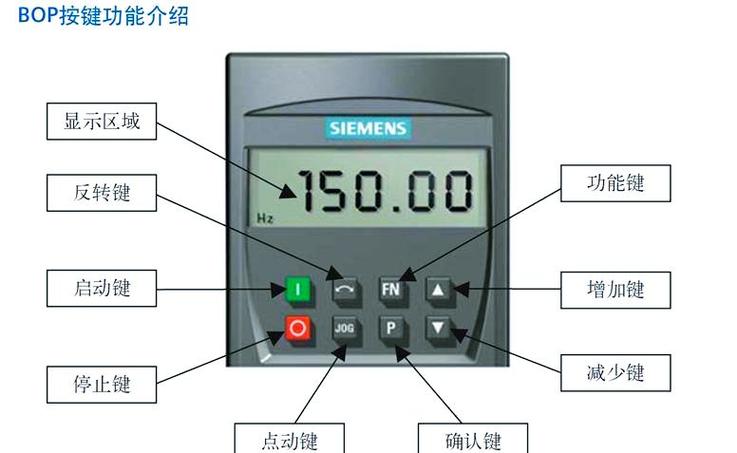

- 备份参数：通过BOP面板或软件（如STARTER）备份参数（P971=1），故障后快速恢复。
常见问题处理：
- 运行中跳闸：首先检查负载是否卡死，测量绝缘电阻（电机对地≥0.5MΩ）；若频繁跳闸，需检查IGBT模块是否击穿（用万用表二极管档测C-E极正反向电阻）。
- 显示无电压：检查控制电源（R/S/T端子进线电压，正常3AC 380V±10%），若正常则检查预充电回路（预充电电阻是否开路，预充电接触器是否吸合）。
- 通信中断：检查终端电阻（120Ω）是否安装，波特率（P0910）与PLC是否一致，屏蔽层是否单端接地。
相关问答FAQs
Q1：西门子440变频器显示“F0001过电流”故障，但电机线路无短路，如何排查？
A：首先断开电机电缆，空载启动变频器，若不再报故障，说明问题在电机侧（如电机绕组匝间短路、轴承损坏）；若仍报故障，需检查变频器内部：用万用表测IGBT驱动电路（如上桥臂驱动光耦输出脚电压，正常启动时应为高电平），若驱动异常则检查驱动板（如PCB板烧蚀、电容失效）；若驱动正常，可能为IGBT模块本身损坏，需更换同型号模块（如6SE6440-2UD21-5AA1对应FS140R12KT3模块）。
Q2：如何备份和恢复西门子440变频器参数？
A：备份参数可通过BOP面板操作：进入“参数”菜单（P0005=22），选择“数据存储”（P971=1），按P键确认，参数将存储于EEPROM中；也可使用STARTER软件连接变频器（通过RS232/USB或通信卡），选择“在线”→“备份参数”保存为.upd文件，恢复参数时，若通过BOP，需先设置P0010=30（快速调试），然后进入“数据恢复”（P970=1），按P键确认；若使用STARTER软件，选择“在线”→“恢复参数”，上传.upd文件即可，恢复后需断电重启生效。
