OLED薄膜封装技术作为有机发光二极管（OLED）显示器件实现商业化应用的关键环节，直接决定了器件的寿命、可靠性和使用环境适应性，由于OLED材料对水氧极为敏感，传统的玻璃封装难以满足柔性显示、可穿戴设备等新兴应用的需求，因此开发高性能的薄膜封装技术成为行业研究的热点，本文将系统阐述OLED薄膜封装技术的原理、材料体系、核心工艺、性能优化及发展趋势。
OLED薄膜封装技术的核心原理与挑战

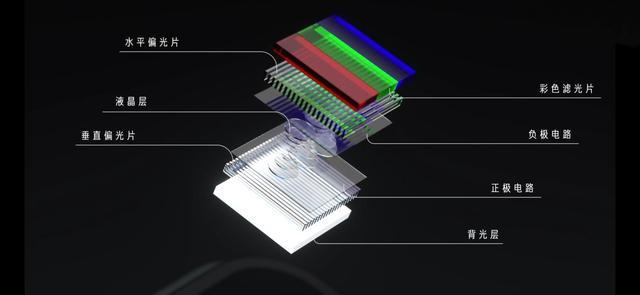

OLED器件的发光层多为有机小分子或高分子材料,其在水氧（H₂O/O₂）环境下会发生氧化、降解，导致发光效率衰减、出现暗斑甚至器件失效，传统玻璃封装虽然能有效阻隔水氧，但重量大、易碎、无法弯折，限制了OLED在柔性显示、曲面屏、可穿戴设备等领域的应用，薄膜封装（Thin Film Encapsulation, TFE）技术通过在OLED器件表面沉积多层无机/有机复合薄膜，形成致密的阻隔层，以替代传统玻璃封装，同时满足柔性化需求。
薄膜封装的核心挑战在于：阻隔性能（水氧透过率WVTR需达到10⁻⁶ g/m²·day级别）、柔性适配（薄膜需具备优异的弯曲耐久性，避免裂纹产生）、工艺兼容性（封装过程需低温处理，避免损伤OLED功能层）以及成本控制（适用于大规模生产）。
薄膜封装的材料体系与结构设计
无机封装材料
无机材料（如Al₂O₃、SiNₓ、SiO₂等）因其高致密度、优异的阻隔性能成为薄膜封装的首选，常见的沉积方法包括：
- 原子层沉积（ALD）：通过精确控制前驱体脉冲与反应时间，可在低温（80-150℃）下制备超薄（5-50 nm）、无针孔的Al₂O₃或SiNₓ层，WVTR可低至10⁻⁶ g/m²·day，ALD的优势在于保形性好，适合复杂表面覆盖，但沉积速率较慢，成本较高。
- 等离子体增强化学气相沉积（PECVD）：通过等离子体激活反应气体（如SiH₄/NH₃制备SiNₓ），可在较高温度（200-300℃）下实现快速沉积，适用于大面积基板，但高温可能损伤OLED器件，且薄膜内应力较大，柔性较差。
有机封装材料
有机材料（如丙烯酸酯、聚酰亚胺PI、聚乙烯醇PVA等）具有良好的柔性和成膜性，常作为无机层间的缓冲层或辅助阻隔层，在无机层之间插入有机层（如1-2 μm的PI），可释放薄膜内应力，提高弯曲可靠性；而紫外固化树脂（如NOA61）则可用于封装边缘的密封，提升整体阻隔效果。
无机/有机复合多层结构
单一无机层虽阻隔性能优异,但易产生裂纹（弯曲时应力集中），而有机层虽柔性好但阻隔性能不足。“无机/有机交替”的多层复合结构成为主流方案。
- “Al₂O₃/PI”10-20层交替结构：每层Al₂O₃（20 nm）提供阻隔，PI（1 μm）层缓冲应力，总厚度控制在20-50 μm，弯曲半径可达3 mm以下，WVTR稳定在10⁻⁵-10⁻⁶ g/m²·day。
- “SiNₓ/PVA”梯度结构：通过调整有机/无机层厚度比例，实现阻隔性能与柔性的平衡，适用于柔性OLED折叠屏。
薄膜封装的核心工艺与设备
薄膜封装的制备工艺直接影响封装层的质量与器件性能,主要工艺包括：
| 工艺方法 | 原理 | 优势 | 局限性 |
|---|---|---|---|
| ALD | 前驱体脉冲-吸附-反应- purge循环，逐层生长原子级薄膜 | 超薄、致密、保形性好，低温兼容 | 沉积速率慢（0.1-1 nm/cycle），成本高 |
| PECVD | 等离子体激活反应气体，在基板表面形成固态薄膜 | 沉积速率快（10-100 nm/min），大面积均匀 | 高温损伤器件，薄膜内应力大 |
| 磁控溅射 | 高能粒子轰击靶材，使原子沉积在基板表面 | 适合高熔点材料（如Al₂O₃），附着力强 | 沉积过程中等离子体可能损伤有机层 |
| 溶液法 | 将纳米颗粒（如Al₂O₃溶胶）或聚合物溶液旋涂/喷涂成膜 | 成本低、工艺简单，适合大面积柔性基板 | 薄膜致密度较差，WVTR通常高于10⁻⁴ g/m²·day |
工艺优化关键点：
- 低温处理：ALD的低温工艺（<150℃）是目前OLED薄膜封装的主流选择，避免OLED功能层（如发光层、电极）的热退化。
- 界面修饰：在OLED表面引入自组装单分子层（如OTS），可改善封装层与基板的附着力，减少界面缺陷。
- 边缘密封：通过丝网印刷或点胶工艺，在封装层边缘添加环氧树脂或UV胶，防止水氧从边缘侵入。
性能评估与优化方向
薄膜封装的性能主要通过水氧透过率（WVTR）、阻隔寿命（器件亮度衰减至初始50%的时间）、弯曲可靠性（弯曲一定次数后的WVTR变化）等指标评估，实验室水平的ALD封装WVTR可达10⁻⁷ g/m²·day，弯曲10万次（半径5 mm）后性能无明显衰减；而产业化水平的多层复合封装WVTR约10⁻⁶ g/m²·day，可满足手机OLED屏幕（寿命>5年）的需求。
优化方向：
- 纳米掺杂：在无机层中引入纳米颗粒（如SiO₂、石墨烯），提升薄膜的致密性和韧性，抑制裂纹扩展。
- 梯度结构设计：通过调整无机/有机层的厚度、成分梯度，实现应力分布均匀化，提升柔性封装的可靠性。
- 原位监测技术：结合石英晶体微天平（QCM）等在线监测手段，实时调控沉积工艺，确保封装层质量一致性。
发展趋势
随着OLED向柔性化、可折叠化、集成化发展，薄膜封装技术将呈现以下趋势：
- 超薄化与柔性化：封装层总厚度需控制在10 μm以内，弯曲半径<1 mm，满足可折叠屏的严苛需求。
- 低温工艺兼容：开发更低温度（<100℃）的ALD或溶液法工艺，适应塑料基板（如PI、PET）的耐温限制。
- 多功能集成：将封装层与触控、传感等功能层集成，实现“封装一体化”，减少器件厚度和工艺步骤。
- 低成本化：通过高沉积速率ALD、卷对卷（Roll-to-Roll）溶液法工艺，降低薄膜封装的生产成本，推动其在OLED照明、AR/VR等领域的普及。
相关问答FAQs
Q1：OLED薄膜封装的“水氧透过率（WVTR）”为何是关键指标？
A1：OLED器件的发光层（如Ir(ppy)₃等磷光材料）对水氧极为敏感，即使微量水氧渗透也会导致材料氧化，引发非辐射复合，使发光效率衰减，根据行业标准，手机OLED屏幕的WVTR需低于10⁻⁶ g/m²·day，才能确保5年使用时间内亮度衰减不超过50%，若WVTR过高（如>10⁻⁴ g/m²·day），器件可能在数月内出现暗斑或失效。
Q2：薄膜封装与玻璃封装相比，在柔性显示中具有哪些不可替代的优势？
A2：玻璃封装虽阻隔性能优异，但重量大（密度约2.5 g/cm³）、易碎（弯曲半径>50 mm），无法满足柔性显示（如折叠屏、可弯曲电视）的需求，薄膜封装通过多层无机/有机复合薄膜，可实现：①超薄化（总厚度<50 μm），弯曲半径<5 mm；②轻量化（密度<1.5 g/cm³）；③可弯折性（弯曲10万次后性能稳定），薄膜封装还可与柔性基板（如PI、COP）直接集成，实现“全柔性”器件设计，这是玻璃封装无法实现的。
