LED调光驱动的维修是一项需要结合理论知识和实践经验的技术工作,通常涉及电子电路分析、元器件检测和故障定位等环节，维修前需先了解LED调光驱动的基本工作原理，其核心是通过AC-DC转换电路将市电转换为恒流输出，同时配合调光接口（如0-10V、DALI、PWM等）实现亮度调节，常见故障包括无输出、输出电压/电流异常、调光功能失效、驱动异响或过热等，维修时需遵循安全规范，断电后操作，避免触电或元器件二次损坏。
（图片来源网络，侵删）
维修前准备与安全规范
- 工具准备：万用表（电压档、电流档、电阻档）、示波器（检测信号波形）、电烙铁、吸锡器、螺丝刀、隔离变压器（用于市电测试，确保安全）、替换用元器件（如电解电容、MOS管、PWM控制器芯片等）。
- 安全操作：
- 断开电源,等待驱动内部高压电容放电（可用万用表测量确认电压降至安全范围）。
- 避免带电操作,尤其是市电输入部分（整流桥、滤波电容等），需确认AC输入端无电压残留。
- 佩戴防静电手环,防止静电击穿敏感元器件（如PWM控制器、IC芯片）。
故障排查流程与方法
外观检查与初步测试
- 外观观察：检查驱动外壳是否有烧焦、变形、鼓包痕迹，PCB板有无元器件烧毁、虚焊、漏液（如电解电容）。
- 输入电压测试：通电前，用万用表AC档测量市电输入端电压（正常为220V±10%），若电压异常，需排除外部供电问题。
- 空载测试：断开驱动与LED负载，通电测量输出端电压（调光驱动的空载电压可能略高于带载电压，但应无异常波动），若空载电压正常，接负载后异常，可能是负载短路或驱动恒流电路故障。
电路模块分段检测

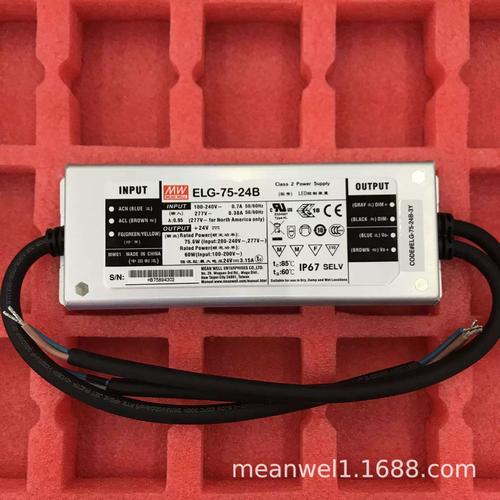

LED调光驱动通常由输入整流滤波、PFC电路（功率因数校正，部分驱动具备）、DC-DC转换电路、调光控制电路、保护电路等模块组成，需分段排查：
（1）输入整流滤波电路
- 检测点：保险丝、整流桥、输入滤波电容（X电容、Y电容）。
- 故障现象：保险丝熔断、整流桥击穿、电容鼓包/漏液。
- 检测方法：
- 用万用表电阻档测保险丝通断（若熔断，需排查后续电路是否存在短路）。
- 测整流桥正反向电阻（正常时正向阻值数百欧，反向阻值接近无穷大，若短路或阻值过小，需更换）。
- 检查滤波电容是否鼓包、漏液，用万用表电容档测容量（若容量下降超过20%，需更换）。
| 检测元器件 | 常见故障 | 检测方法 | 处理措施 |
|---|---|---|---|
| 保险丝 | 熔断 | 电阻档测通断 | 更换同规格保险丝（需先排查短路点） |
| 整流桥 | 击穿/短路 | 二极管档测正反向电阻 | 更换整流桥 |
| 输入滤波电容 | 鼓包/漏液/容量下降 | 目视检查+电容档测容量 | 更换同规格电容 |
（2）PFC电路（若具备）
- 作用：提升功率因数，减少谐波干扰。
- 关键元器件：PFC控制器芯片（如L6562、NCP1653）、MOS管、升压电感、PFC输出电容。
- 检测方法：测PFC输出电压（正常为380V左右，若过低，可能是MOS管击穿或控制器故障），用示波器观察PFC驱动波形，判断控制器是否工作正常。
（3）DC-DC转换电路（核心恒流电路）
- 作用：将高压直流转换为恒流输出，驱动LED灯珠。
- 关键元器件：PWM控制器芯片（如UC384x、LD7552）、MOS管、变压器、输出整流二极管（如肖特基二极管）、采样电阻。
- 检测方法：
- 测变压器初级、次级电压（初级若有PWM驱动信号，次级无输出，可能是变压器开路或整流二极管损坏）。
- 检测MOS管：用万用表二极管档测D-S极（若短路，需更换并排查驱动电路是否过压）。
- 检测采样电阻：阻值变化会导致恒流值异常（如采样电阻烧毁，阻值增大，输出电流变小）。
（4）调光控制电路
- 常见调光方式：0-10V模拟调光、DALI数字调光、PWM脉宽调光、可控硅调光。
- 故障现象：调光无响应、调光范围窄、闪烁。
- 检测方法：
- 0-10V调光：测调光接口输入电压（0-10V范围内是否随调光器变化），若电压正常但驱动无响应，检查分压电阻、光耦（如PC817）是否损坏。
- PWM调光：用示波器测PWM信号频率（通常为200Hz-5kHz）和占空比（0-100%），若无信号，检查PWM控制器或MCU输出。
- 可控硅调光：检测可控硅触发电路（如DIAC、双向触发二极管）是否正常，避免因切相调光导致驱动兼容性问题。
（5）保护电路
- 常见保护：过压保护（OVP）、过流保护（OCP）、短路保护、过温保护。
- 检测方法：若驱动保护后无法恢复，可逐一断开保护电路（如暂时移除OVP检测电阻），观察是否恢复正常（需注意操作风险，避免扩大故障）。
特殊故障处理
- 输出电流不稳定/闪烁：
- 原因：采样电阻接触不良、输出电容容量下降、PWM控制器反馈电路故障。
- 处理：检查采样电阻焊点，更换输出电容，用示波器测反馈电压（如TL431基准电压）是否稳定。
- 驱动异响/过热：
- 原因：变压器磁芯松动、电解电容老化、MOS管开关频率异常。
- 处理：给变压器磁芯加环氧树脂固定，更换老化电容，检查MOS管驱动电阻是否变值。
维修后测试与注意事项
- 空载测试：修复后先空载通电，测量输出电压是否正常，无异常后再接负载测试。
- 负载测试：接入额定LED负载，测试输出电流、调光功能是否正常，检查驱动温升（正常工作温度≤60℃）。
- 安全认证：维修后需确保绝缘性能（如高压测试，AC2000V/1min无击穿），避免因更换非标元器件导致安全隐患。
相关问答FAQs
Q1：LED调光驱动输出电压偏低，但输入电压正常，可能是什么原因？
A：输出电压偏低通常与DC-DC转换电路或反馈电路有关，需检查：①输出整流二极管是否正向压降过大（如肖特基二极管老化）；②采样电阻阻值是否增大（导致恒流值下降，间接影响电压）；③PWM控制器反馈引脚电压（如TL431基准电压是否稳定，光耦是否导通）；④变压器次级绕组是否局部短路（可用测电感档初步判断）。
Q2：维修时发现MOS管多次击穿，更换后再次损坏，如何解决？
A：MOS管反复击穿通常是由于驱动电路异常或过压/过流保护失效，需重点排查：①MOS管栅极驱动电压是否过高（如PWM控制器输出电压超过15V，需检查驱动电阻是否合适）；②尖峰吸收电路（如RCD缓冲电路）是否失效（导致变压器漏感产生高压尖峰击穿MOS管）；③输入电压是否异常波动（如市电过高导致PFC输出电压超标）；④负载是否存在短路（如LED灯珠击穿，导致电流过大），修复前需彻底解决根本原因，避免盲目更换元器件。
