逆变器电路的原理与维修
逆变器是一种将直流电（DC）转换为交流电（AC）的电力电子装置，其核心功能是通过电力半导体器件的开关作用，将蓄电池、太阳能电池板等直流电源输出的不稳定直流电转变为稳定、可调节的交流电，广泛应用于太阳能发电、UPS不间断电源、电动汽车、变频空调等领域，逆变器电路的设计与维修涉及电力电子技术、控制理论及故障诊断等多方面知识,本文将详细阐述其工作原理及常见维修方法。
逆变器电路的基本原理

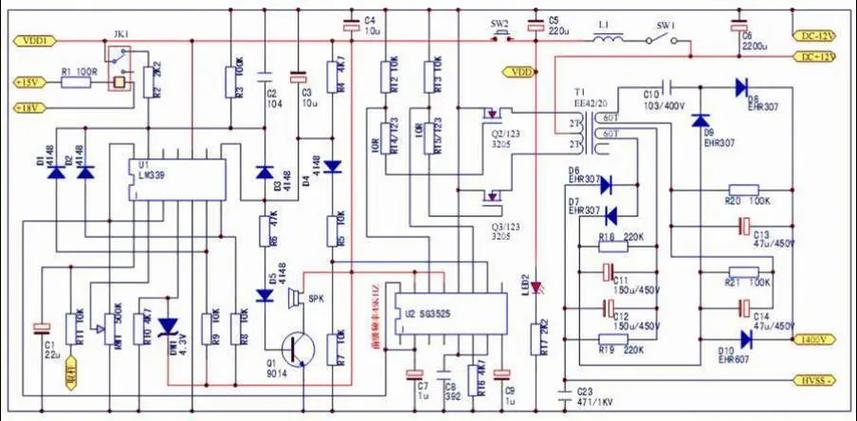

逆变器电路主要由直流输入滤波、逆变桥、交流输出滤波、控制驱动及保护电路等部分组成，其工作原理可概括为“直流-交流”的转换过程,具体如下：
直流输入与滤波电路
直流输入端通常接入蓄电池或光伏阵列，由于直流电源可能存在纹波或电压波动，需通过LC滤波电路（电感+电容）滤除高频噪声和低纹波，确保输入逆变桥的直流电平稳，滤波电路的设计需考虑电流承载能力及电感、电容的参数匹配,以避免能量损耗。
逆变桥电路
逆变桥是逆变器的核心，由四个功率半导体器件（如IGBT、MOSFET或晶闸管）组成H桥结构，通过控制电路驱动桥臂上下开关管的导通与关断顺序，将直流电分割为正负交变的方波脉冲，当Q1、Q4导通时，电流从正极经负载流向负极，输出正半周；当Q2、Q3导通时，电流方向反转，输出负半周，开关管的切换频率决定了输出交流电的基波频率（通常为50Hz或60Hz）。
SPWM调制技术
为输出接近正弦波的交流电，现代多采用正弦脉宽调制（SPWM）技术，控制电路通过生成高频三角载波与正弦调制波比较，产生PWM驱动信号，控制开关管的占空比，使逆变桥输出一系列幅值相等、宽度不等的脉冲，这些脉冲经LC滤波后，可平滑为正弦波，SPWM技术能有效降低谐波含量,提高输出电能质量。
交流输出与滤波电路
逆变桥输出的PWM脉冲含有大量高次谐波，需通过输出滤波电路（通常为LC或π型滤波器）滤除高频成分，得到纯净的正弦波交流电，滤波器的参数设计需根据开关频率及输出功率优化,确保滤波效果与动态响应的平衡。
控制与保护电路
控制电路以DSP或单片机为核心，采集直流电压、交流电流、温度等信号，通过算法（如PID、电压电流双闭环控制）调节SPWM波形，实现输出电压、频率的稳定，保护电路包括过压、过流、过热、短路保护等，当检测到异常时，立即封锁驱动信号，切断输出,防止器件损坏。
逆变器电路的维修方法
逆变器故障维修需遵循“安全第一、由简到繁”的原则，结合电路原理逐步排查,常见故障现象及维修步骤如下：
常见故障现象分类
| 故障现象 | 可能原因 |
|---|---|
| 无输出电压 | 直流输入保险丝熔断、驱动电路故障、功率器件损坏、控制电源异常 |
| 输出电压异常 | SPWM波形生成错误、反馈电路故障、滤波电容失效、电网电压波动（并网型） |
| 输出波形畸变 | 滤波电感/电容损坏、功率器件开关不一致、死区时间设置不当 |
| 过热报警 | 散热风扇故障、功率器件导通电阻过大、环境温度过高、通风不良 |
| 异常噪音 | 电感饱和、变压器振动、开关管高频振荡、机械部件松动 |
维修步骤与注意事项
（1）安全检查：断开输入电源，用万用表测量直流母线电压是否放电完毕,避免电容残留电压击穿器件或引发触电。
（2）外观与初步检测：检查保险丝是否熔断、电路板有无烧焦、虚焊、元器件脱落现象，用万用表二极管档检测功率器件（IGBT/MOSFET）的C-E极是否短路,续流二极管是否正常。
（3）电源与驱动电路排查：测量控制电源（如+15V、+5V）是否正常，若无输出，检查电源变压器、整流桥、稳压芯片（如7815、7805），用示波器观察驱动电路输出的PWM波形，若波形异常或无波形，检查光耦、运放及微处理器电路。
（4）SPWM与控制电路检测：通过编程器或仿真器读取控制程序，验证SPWM生成算法是否正确，检查反馈回路（电压/电流传感器）信号是否正常,反馈电阻是否变值。
（5）功率器件与散热系统检修：若功率器件损坏，需同时检查驱动电路是否存在过压、过流问题，避免更换后再次损坏，测量散热片温度传感器阻值,验证过热保护功能是否正常。
（6）滤波与负载测试：断开负载，测量空载输出电压是否正常，若空载正常、带载异常，可能是滤波电容容量下降或负载超出逆变器容量,需更换电容或核对负载参数。
维修工具与技巧
- 必备工具：万用表、示波器、编程器、电烙铁、红外测温仪、IGBT测试仪。
- 技巧：对于间歇性故障，可采用“冷却法”（用酒精冷却可疑元件）或“加热法”（用电吹风加热疑似虚焊点）辅助判断；维修后需进行满载老化测试,验证故障是否彻底排除。
相关问答FAQs
Q1：逆变器输出电压偏低但频率正常，可能的原因及排查方法？
A：可能原因包括：①直流输入电压不足（如蓄电池电量低）；②功率器件导通电阻增大（如IGBT老化）；③滤波电容容量下降导致纹波增大，排查方法：首先测量直流输入电压是否在额定范围；其次用万用表检测功率器件C-E极电阻，若异常则更换；最后用LCR表测量滤波电容容值，若低于标称值20%则需更换。
Q2：逆变器开机后立即显示过流保护，如何快速定位故障点？
A：过流保护通常由输出短路、功率器件短路或驱动信号异常引起，快速定位步骤：①断开负载，若保护消失，则为负载短路；②若仍保护，断开交流输出，用万用表检测逆变桥上下臂功率器件是否短路；③若功率器件正常，检查驱动电路是否出现上下臂直通（如死区时间过小、光耦失效）,可通过示波器观察驱动波形是否有重叠脉冲。
