SRPWM（Sinusoidal Reference Pulse Width Modulation）技术，即正弦参考脉冲宽度调制技术，是一种广泛应用于电力电子变换器、电机驱动、逆变器等领域的先进调制策略，其核心思想是通过调制脉冲宽度来输出接近正弦波的电压或电流波形，从而减少谐波失真、提高系统效率、降低电磁干扰（EMI），并实现更精确的能量控制，与传统的方波调制或简单的PWM技术相比，SRPWM技术通过引入正弦参考信号与载波信号的比较，生成具有特定占空比变化的脉冲序列,最终在负载端合成平滑的正弦波形。

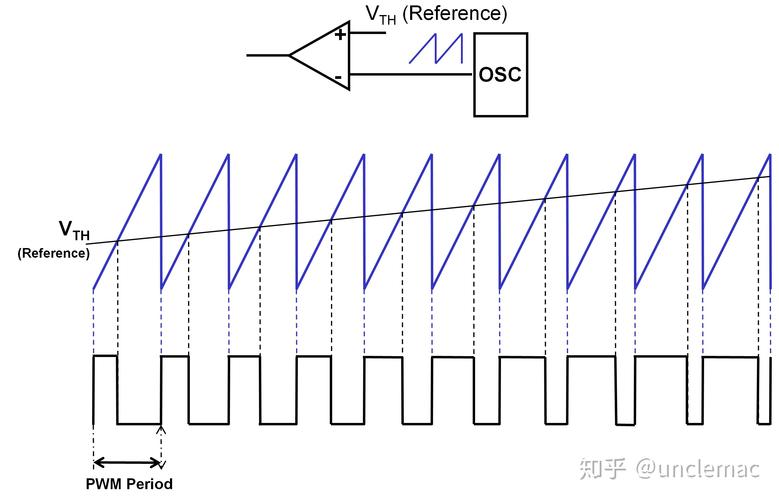

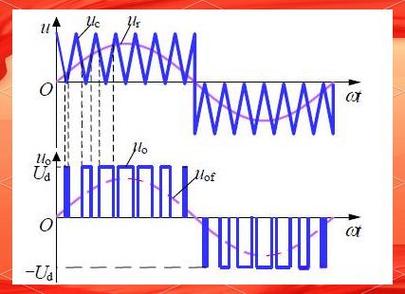

SRPWM技术的基本原理基于三角波（或锯齿波）载波与正弦参考信号的交点比较，具体而言，系统将一个高频三角波载波信号与一个低频正弦参考信号进行比较，当正弦参考信号的幅值大于三角波载波时，输出高电平；反之，输出低电平，通过这种方式，生成的脉冲宽度会随着正弦参考信号的变化而呈现正弦规律，即脉冲宽度在正弦波的峰值处最宽，在过零点处最窄，经过LC滤波器后，高频脉冲分量被滤除，只剩下低频正弦波分量,从而实现对输出电压或波形的精确控制。
SRPWM技术的实现通常依赖于数字信号处理器（DSP）、微控制器（MCU）或专用集成电路（ASIC）等硬件平台，软件算法方面，需要实时生成正弦参考信号和三角载波信号，并通过比较器或软件逻辑计算脉冲的占空比，为了提高系统的动态响应和稳定性，SRPWM技术还可以结合空间矢量调制（SVPWM）或滞环控制等策略，形成复合调制方案，在电机驱动应用中，SRPWM技术能够通过调节输出电压的幅值和频率，实现电机的平滑启动、调速和制动,同时显著降低转矩脉动和噪声。
SRPWM技术的优势主要体现在以下几个方面：谐波含量低，输出波形质量高，由于脉冲宽度按正弦规律变化，输出波形的总谐波失真（THD）远低于方波调制或传统PWM技术，减少了对电网的污染和对敏感设备的干扰，效率高，开关损耗低，通过优化脉冲的分布，SRPWM技术可以减少开关器件的开关次数和导通损耗，特别是在高频应用中，这一优势更为明显，控制精度高，动态响应快，通过调整正弦参考信号的幅值、频率和相位，可以灵活控制输出电压、电流或转矩，适应不同负载工况的需求，SRPWM技术还具有良好的抗干扰能力和稳定性,能够在复杂工况下保持输出波形的准确性。
SRPWM技术的应用领域非常广泛，在工业电机驱动中，SRPWM技术被用于变频器、伺服系统等设备，实现高效、平稳的电机控制；在新能源领域，如光伏逆变器和风力发电变流器中，SRPWM技术能够将直流电转换为高质量的交流电，并实现最大功率点跟踪（MPPT）；在电动汽车中，SRPWM技术应用于电机控制器和车载充电机，提高能源利用效率和系统可靠性；在UPS（不间断电源）和APF（有源电力滤波器）中，SRPWM技术则用于实现电能质量调节和波形重构，在消费电子和医疗设备中,SRPWM技术也被用于精密电源管理和信号处理。
为了更直观地理解SRPWM技术的工作原理,以下通过表格对比其与传统PWM技术的关键特性：
| 特性 | SRPWM技术 | 传统PWM技术（如方波调制） |
|---|---|---|
| 输出波形质量 | 高，THD低，接近理想正弦波 | 低，THD高，谐波丰富 |
| 开关频率 | 可调，通常较高（10kHz以上） | 固定或较低，通常低于10kHz |
| 开关损耗 | 较低，脉冲分布优化 | 较高，开关次数多 |
| 控制灵活性 | 高，可调幅值、频率、相位 | 低，参数调节范围有限 |
| 适用场景 | 高精度、高效率场合（如电机驱动、新能源） | 简单、低成本场合（如基础电源） |
尽管SRPWM技术具有诸多优势，但其实现也面临一些挑战，对硬件性能要求较高，需要高速处理器和精确的模数转换器（ADC）；算法复杂度较大，需要实时计算和优化；在高功率应用中，开关器件的散热和电磁兼容性（EMC）问题也需要重点关注，SRPWM技术的调试和参数整定过程相对复杂,需要专业知识和经验。
随着电力电子技术的发展，SRPWM技术也在不断创新和演进，模型预测控制（MPC）与SRPWM的结合可以进一步提升系统的动态性能；多电平SRPWM技术能够应用于高压大功率场合，降低开关器件的电压应力；人工智能算法的引入则可以实现SRPWM参数的自适应优化，适应更复杂的工况需求，随着宽禁带半导体器件（如SiC、GaN）的普及，SRPWM技术将在更高频率、更高效率的领域发挥更大作用。
相关问答FAQs：
-
问：SRPWM技术与SPWM技术有何区别？
答：SRPWM（Sinusoidal Reference PWM）和SPWM（Sinusoidal Pulse Width Modulation）本质上属于同一类技术，核心原理均为通过正弦参考信号与载波比较生成PWM波，但在实际应用中，SRPWM更强调正弦参考信号的优化和脉冲宽度的精确调制，常用于需要更高波形质量的场合；而SPWM更侧重基础的正弦波生成，在概念上更为宽泛，有时也泛指所有基于正弦调制的PWM技术，部分文献中两者可互换使用，但SRPWM更突出“参考信号”的优化设计。 -
问：SRPWM技术在电机驱动中的主要优势是什么？
答：在电机驱动中，SRPWM技术的核心优势在于：1）降低转矩脉动，通过输出高质量的正弦波电压/电流，减少电机运行时的振动和噪声；2）提高效率，优化脉冲分布降低开关损耗，尤其在高速或轻载工况下效果显著；3）扩展调速范围，通过精确控制输出电压和频率，实现电机从低速到高速的平滑调速；4）改善动态响应，结合矢量控制等策略，可快速响应负载变化，提升系统稳定性,这些优势使得SRPWM成为高性能交流电机驱动的首选调制技术之一。
