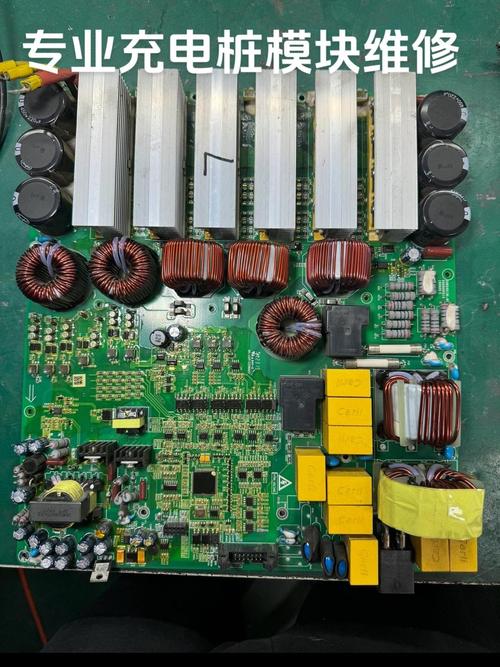

充电桩整流模块电子维修是一项技术性较强的工作,涉及电力电子、自动控制等多领域知识，需结合理论分析与实践经验，整流模块作为充电桩的核心部件，负责将交流电转换为直流电，其性能直接影响充电效率与安全性，维修过程中需遵循系统化流程，从故障现象入手，逐步排查定位问题。

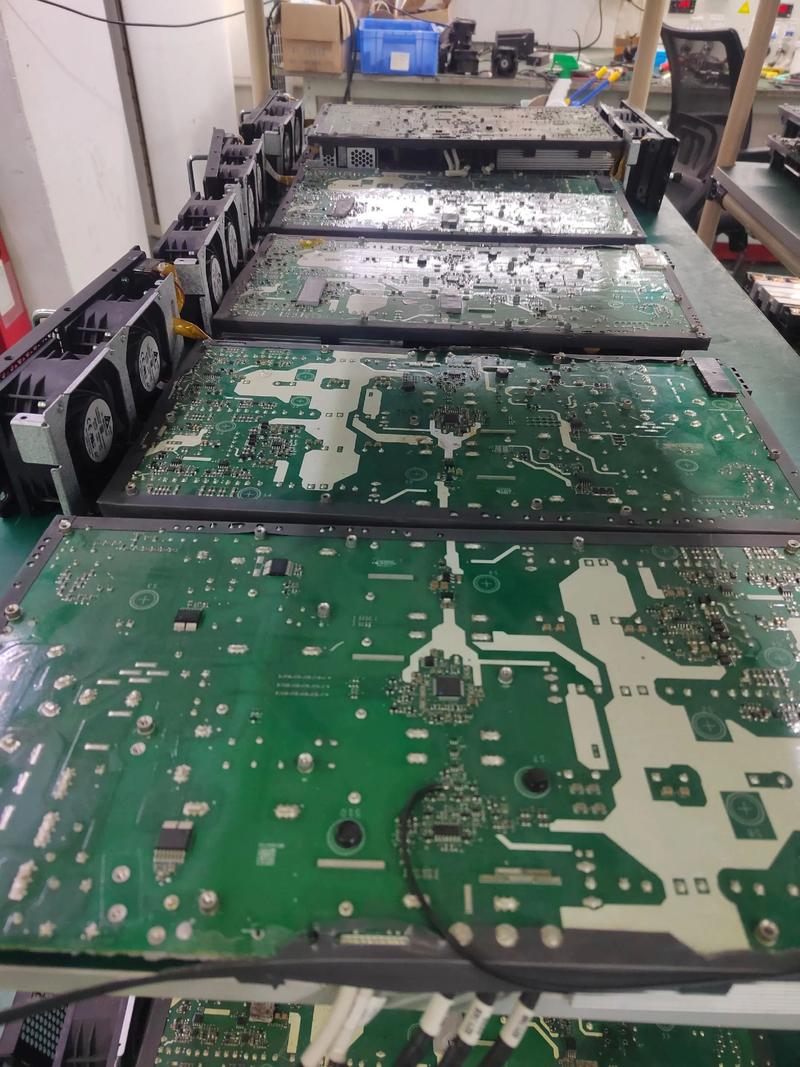

维修前准备与安全规范
维修前需确认设备已断电,并使用万用表测量输入输出端电压，确保完全放电，准备工具包括万用表（数字万用表优先）、示波器、电烙铁、吸锡器、螺丝刀套装、隔离变压器（用于带电测试）及备用元器件（如IGBT、整流桥、电容等），需查阅模块规格书，了解其额定参数、拓扑结构（通常为三相全桥整流+DC/DC变换）及保护机制（如过压、过流、过热保护）。
常见故障现象与排查流程
模块无输出，指示灯不亮
可能原因：
- 输入电源异常（如缺相、电压过低）；
- 输入保护器件损坏（如熔断器、压敏电阻）；
- 控制电路故障（如PWM控制器、驱动电路）；
- 功率器件开路（如整流桥、IGBT）。

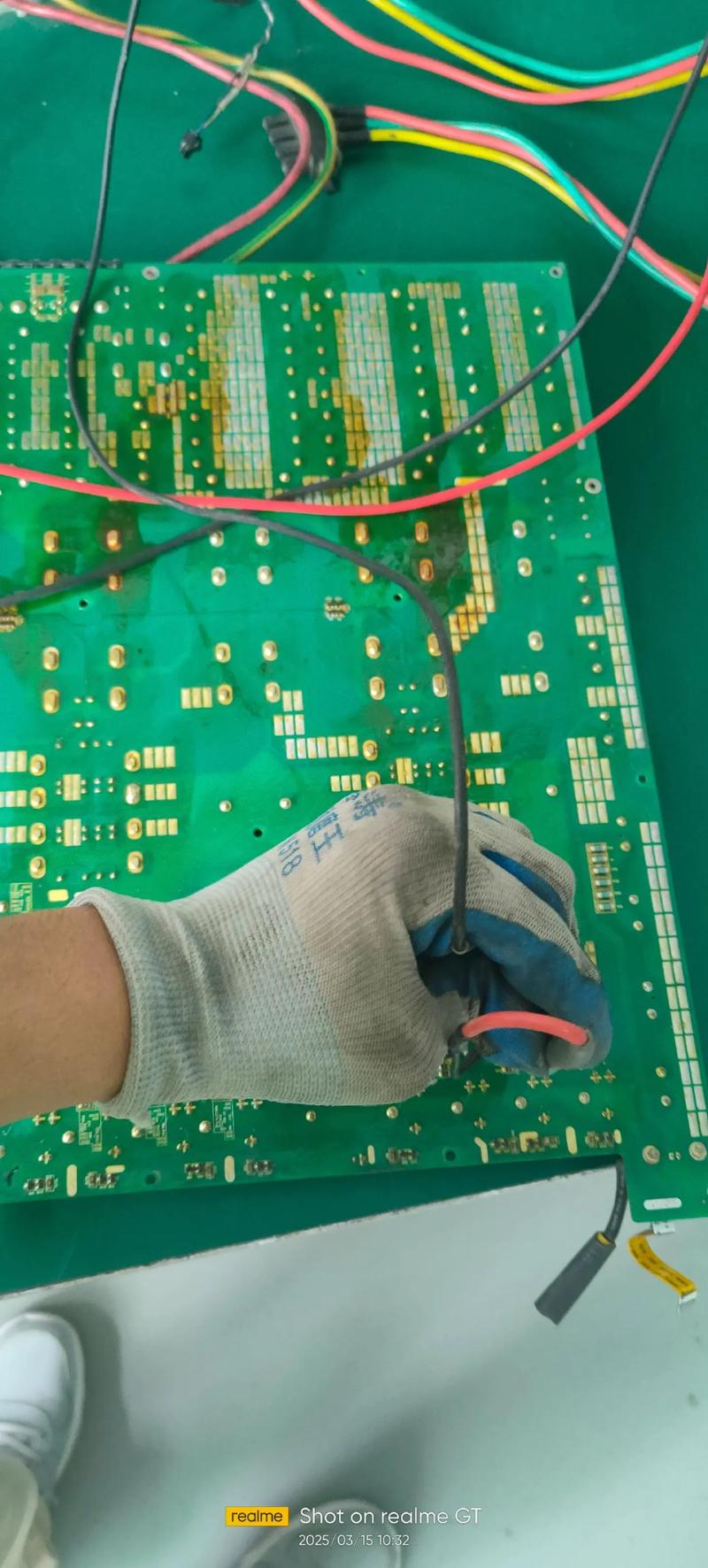

排查步骤：
① 检查输入电源：用万用表测量三相电压是否平衡（380V±10%），确认缺相保护未误触发；
② 检查输入回路：断电后测量熔断器是否导通，压敏电阻是否击穿（正常阻值无穷大），滤波电容是否鼓包或漏液；
③ 检查控制电路：通电测量辅助电源输出（如24V、5V）是否正常，若无输出，检查开关电源（如UC3842电路）；
④ 检查功率器件：断电后用万用二极管档测量整流桥、IGBT的极间电阻，判断是否短路或开路。
输出电压偏低或纹波过大
可能原因：
- 输出滤波电容失效（容量下降、ESR增大）；
- DC/DC变换电路故障（如变压器、电感异常）；
- 反馈回路失调（如电压采样电阻、光耦损坏）；
- 负载过重或通信异常。
排查步骤：
① 测量输出电压纹波：用示波器观察直流输出端，正常纹波应小于输出电压的1%（如500V输出纹波≤5V），若纹波过大，检查滤波电容是否失效（可用电容表测量容量或替换测试）；
② 检查反馈回路：测量电压采样电阻（如分压电阻）阻值是否漂移，光耦（如PC817）是否导通异常，误差放大器（如TL431）工作点是否正常；
③ 检查功率变换电路：断电后测量变压器绕组阻值是否平衡，电感是否磁饱和（外观有无发黑），IGBT驱动波形是否正常（示波器观察Vgs波形）。
模块频繁过热保护
可能原因：
- 散热系统故障（如风扇停转、散热片积灰）；
- 功率器件导通电阻增大（如IGBT饱和压降升高）；
- 环境温度过高或通风不良；
- 控制电路误触发（如温度传感器损坏）。
排查步骤：
① 检查散热系统：开机观察风扇是否运转，清理散热片灰尘，确认风道畅通；
② 测量功率器件温度：红外测温仪检测IGBT、整流桥温度，若远高于正常值（如＞80℃），检查器件是否老化或驱动电压不足；
③ 检查温度传感器：测量NTC热敏电阻阻值是否符合温度曲线（如25℃时10kΩ），若阻值异常则更换；
④ 检查控制板：测量过热保护比较器（如LM393）参考电压与采样电压，判断是否误触发。
模块通讯异常（无法与监控单元通信）
可能原因：
- 通信接口损坏（如RS485芯片、MAX485）；
- 通信线路故障（如线路短路、终端电阻缺失）；
- 通信协议配置错误。
排查步骤：
① 检查通信接口：用万用表测量RS485接口A、B线电压差（正常差值2V左右），若无电压差，检查MAX485是否损坏；
② 检查线路：排查通信线是否与动力线混绕，终端电阻（120Ω）是否接入；
③ 协议测试：通过监控软件发送测试指令，观察模块是否响应，若不响应则检查通信地址设置或固件是否异常。
维修案例与经验总结
某充电桩模块输出电压波动（400V±50V），经排查发现输出滤波电容（450V/470μF）容量降至100μF，更换后纹波恢复正常，另有一模块频繁报“过压故障”，实测输出电压520V（额定500V），检查发现电压采样电阻（10kΩ）阻值变为12kΩ，导致反馈电压偏高，更换电阻后故障解除，经验表明，电容老化、电阻漂移是模块常见软故障，需优先排查；功率器件损坏多伴随驱动电路异常，维修时需同步检查驱动波形。
维修注意事项
- 静电防护：维修时佩戴防静电手环，避免MOSFET、IGBT等静电敏感器件损坏；
- 焊接规范：使用恒温烙铁（300-350℃），焊接时间不超过3秒，避免器件过热；
- 负载测试：维修后需接入假负载（如电阻箱）进行满载测试，确认输出稳定后再接入充电桩主机；
- 记录归档：记录故障现象、排查过程、更换元器件型号，便于后续维护。
相关问答FAQs
Q1：充电桩整流模块维修时，如何判断是控制板还是功率板故障？
A：可通过“分段断电法”判断：断开功率板与控制板的连接（如驱动信号线），若控制板指示灯正常且辅助电源输出稳定，则故障在功率板；若控制板无输出或指示灯异常，则故障在控制板，测量功率板驱动波形（如Vgs波形）是否正常，若无波形，多为控制板驱动电路故障。
Q2：维修后模块空载正常，但接入负载后电压骤降，可能的原因是什么？
A：常见原因包括：① 输出滤波电容失效，导致带载能力下降；② 功率器件（如IGBT）导通电阻增大，压降升高；③ 变压器或电感匝间短路，导致能量传输效率降低；④ 反馈回路响应滞后，如光耦、误差放大器性能不良，需逐一排查上述器件，重点测量电容容量、IGBT饱和压降及变压器绕组阻值。
