LED显示屏作为一种现代化的显示设备，广泛应用于广告、传媒、交通、舞台等多个领域，其核心是通过发光二极管（LED）阵列组成显示模块，通过控制电路实现图像、文字等信息的动态显示，要深入了解LED显示屏的原理与维修方法，需从其基本结构、工作原理入手,结合常见故障现象分析并掌握系统化的排查与处理技巧。
LED显示屏的基本原理
LED显示屏的核心原理是利用LED的发光特性，通过控制每个LED灯珠的亮灭状态和颜色组合，形成像素点，进而拼接成完整的图像，其结构主要由显示单元板、控制卡、电源、散热系统及外框等部分组成。
显示单元板
显示单元板是LED显示屏的最小显示单元，由多个LED灯珠、驱动芯片、电阻、电容等电子元件组成，LED灯珠是发光核心，根据颜色可分为单色（如红色、绿色）、双色（红绿）和全彩（RGB三基色），全彩屏通过红、绿、蓝三种颜色LED的不同亮度混合，实现全彩色彩显示，驱动芯片（如MBI5026、TX9825等）负责接收控制信号，并精确控制每个LED灯珠的电流和亮度，从而实现灰度调节。
控制系统

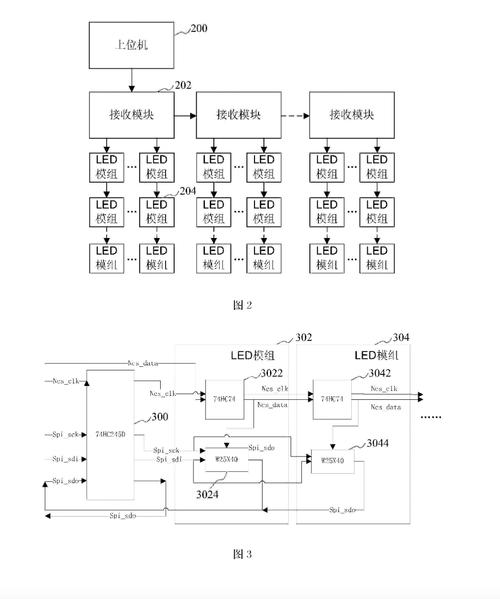

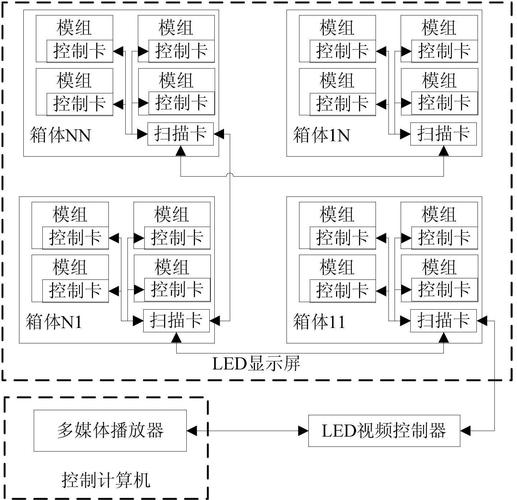

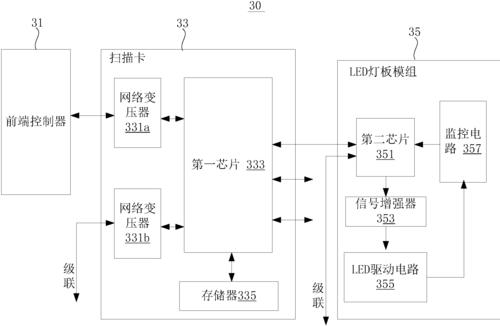

控制系统包括发送卡和接收卡，发送卡与计算机连接，将图像信号转换为LED显示屏可识别的数据格式，并通过网线或光纤传输至接收卡；接收卡安装在显示屏单元板上，负责接收数据并分配给对应的驱动芯片，控制每个像素点的亮灭和颜色，控制系统还包括软件部分，通过播放软件编辑显示内容，并设置刷新率、亮度等参数。
电源与驱动
LED显示屏需要稳定的电源供应，通常采用开关电源（如5V、12V等），将输入的交流电转换为直流电，为LED灯珠和驱动芯片供电，电源的功率需根据显示屏的总功率计算，避免过载或供电不足。
信号传输与同步
信号传输方式有网线、HDMI、DVI等，网线传输是目前主流方式，支持远距离传输和多屏同步，为保证显示效果，需确保信号传输的稳定性，避免信号衰减或干扰。
LED显示屏常见故障及维修方法
LED显示屏的故障通常表现为黑屏、花屏、色彩异常、局部不亮等，维修需遵循“先外部后内部、先电源后信号”的原则，逐步排查，以下是常见故障及对应的维修方法：
电源类故障
故障现象：显示屏完全不亮，电源指示灯不亮。
原因分析：
- 外部供电中断（如停电、插座接触不良）；
- 开关电源损坏（如保险丝熔断、电容鼓包）；
- 电源线或接头松动。
维修方法： - 检查外部供电是否正常，确保插座通电、电源线连接牢固；
- 用万用表测量电源输出电压，若无输出或电压异常，拆开电源检查保险丝是否熔断，电容是否鼓包，更换损坏元件；
- 检查电源接头与显示屏的连接处是否氧化或松动，重新插拔或更换接头。
信号传输类故障
故障现象：显示屏花屏、闪动或部分区域显示异常。
原因分析：
- 传输线缆接触不良或损坏；
- 发送卡/接收卡故障；
- 信号干扰（如强电磁干扰）。
维修方法： - 检查网线或光纤是否插紧，有无破损，更换备用线缆测试；
- 通过软件检测发送卡和接收卡的信号状态，若接收卡无信号输入，可能是发送卡故障，需更换或重新配置；
- 远离强电磁干扰源（如电机、变压器），增加屏蔽措施或更换抗干扰更强的线缆。
灯珠与驱动芯片故障
故障现象：局部区域黑屏、常亮或色彩偏差。
原因分析：
- LED灯珠损坏（如开路、短路）；
- 驱动芯片损坏或虚焊；
- 连接灯珠的铜箔线路断裂。
维修方法： - 用万用表二极管档检测灯珠是否正常，正向压降应在1.8-3.3V（颜色不同压降不同），若显示开路或短路，需更换同型号灯珠；
- 观察驱动芯片引脚是否虚焊，可用放大镜检查，重新焊接或更换芯片；
- 检查铜箔线路是否有断裂，用万用表测量线路连通性，断裂处用导线重新连接。
控制系统故障
故障现象：显示屏无信号、内容错乱或刷新率低。
原因分析：
- 控制软件参数设置错误；
- 发送卡与计算机兼容性问题；
- 接收卡地址配置错误。
维修方法： - 重新安装控制软件，检查发送卡参数（如分辨率、刷新率）是否与显示屏匹配；
- 更新发送卡驱动程序，更换其他计算机测试是否为兼容性问题；
- 通过接收卡设置软件检查地址码是否正确，重新扫描并配置地址。
散热类故障
故障现象：显示屏亮度下降、局部发黑或频繁重启。
原因分析：
- 散热风扇故障或灰尘堵塞；
- 环境温度过高，通风不良。
维修方法： - 清理风扇及散热口的灰尘，更换损坏的风扇；
- 确保显示屏周围有足够空间通风，必要时安装空调或强制散热设备。
LED显示屏维修流程总结
为提高维修效率，建议按照以下流程操作：
- 问询与观察：了解故障发生时的环境（如是否受潮、碰撞），观察故障现象（黑屏、花屏等）；
- 断电检查：关闭电源，检查外部连接线、电源线、接头是否松动或损坏；
- 通电测试：分段通电测试，确定故障范围（如电源、单元板、控制系统）；
- 元件检测：对可疑元件（如电源、灯珠、驱动芯片）用万用表等专业工具检测；
- 更换与调试：更换损坏元件，重新配置软件参数，测试显示效果。
相关问答FAQs
Q1：LED显示屏部分区域黑屏，但电源正常，如何处理？
A：首先检查黑屏区域的连接线是否松动，重新插拔并固定；若线缆正常，用万用表检测该区域的LED灯珠是否损坏，重点检查灯珠的通断情况，损坏的灯珠需用同型号替换；若灯珠正常，可能是驱动芯片虚焊或损坏，需重新焊接或更换芯片。
Q2：LED显示屏刷新率低，出现闪动现象，如何解决？
A：刷新率低通常与信号传输和控制卡配置有关，首先检查发送卡与接收卡的网线长度是否超过建议值（如网线长度建议不超过100米），超长需使用光纤或中继器；在控制软件中降低分辨率或提高刷新率设置，并确保发送卡性能足够；检查接收卡是否支持当前刷新率,不匹配则需更换高规格接收卡。
