逆变器作为光伏系统、UPS电源等设备中的核心部件，其稳定运行直接影响整个系统的效率与安全性，在实际应用中，逆变器可能因多种因素出现故障，掌握常见故障的维修方法对保障系统正常运行至关重要，以下从故障现象、原因分析及维修步骤等方面详细说明逆变器常见故障的维修方法。

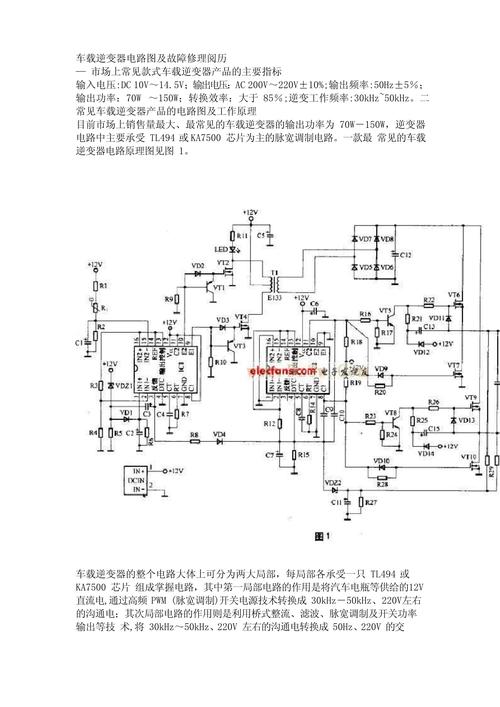

逆变器无法启动或显示无电源
故障现象：逆变器通电后无任何显示，指示灯不亮，无法开机。
可能原因：
- 输入电源异常（如断电、电压过低/过高、接线错误）；
- 保险丝熔断；
- 内部电源模块故障（如变压器、电容损坏）；
- 控制板电路故障。
维修步骤：
- 检查输入电源：用万用表测量输入端电压，确认是否在逆变器额定电压范围内（如单相220V±10%，三相380V±10%），若电压异常，需排查外部电源问题；若接线错误，重新按照正负极标识连接。
- 检查保险丝：断开电源后，打开逆变器外壳，找到输入侧保险丝（通常位于电源输入端子附近），用万用表电阻档测量保险丝是否导通，若熔断，需更换同规格保险丝（注意：更换前需排查导致熔断的根本原因，如短路、过压等，避免重复烧毁）。

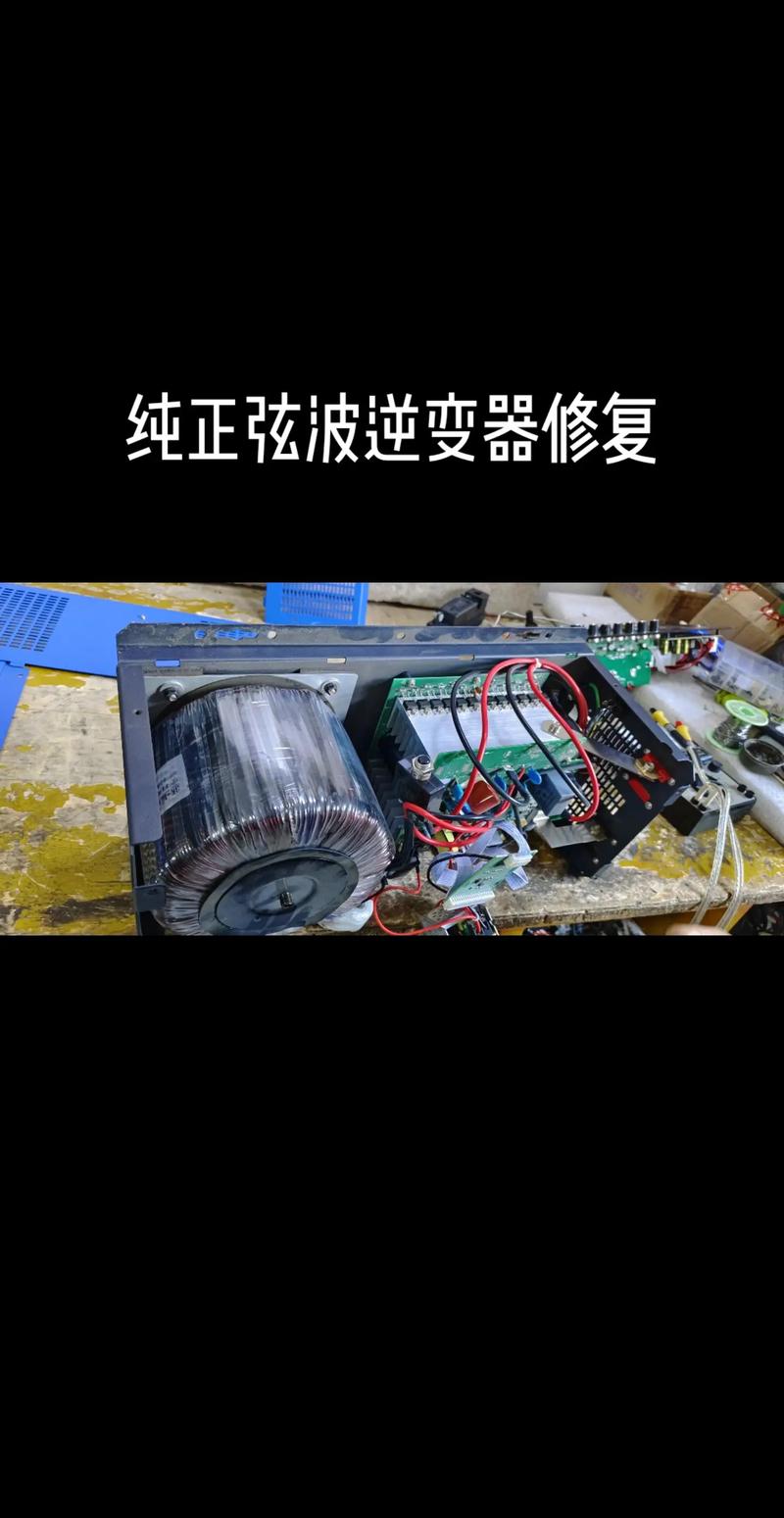

- 检测电源模块：若保险丝正常，需进一步检测内部电源模块，检查变压器初级、次级线圈是否通断，滤波电容是否鼓包、漏液（可用万用表电容档测量容量或观察外观），若电容损坏，需更换同型号、同容量的电容；若变压器损坏，需联系厂家或专业维修人员更换。
- 排查控制板：若电源模块正常，可能是控制板电路故障，检查控制板上的电源芯片、晶振等元件是否虚焊、损坏，可用万用表测量芯片供电电压是否正常，必要时更换控制板。

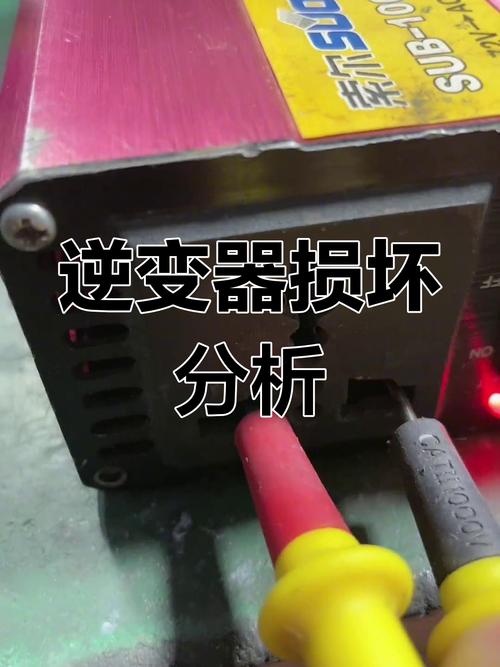

逆变器输出电压异常
故障现象：输出电压过高、过低或三相不平衡，超出设备允许范围。
可能原因：
- 输入电压异常；
- 逆变桥模块故障（如IGBT击穿、驱动电路异常）；
- 电压反馈电路故障（如传感器损坏、采样电阻异常）；
- 参数设置错误（如电压设定值与实际不符）。
维修步骤：
- 确认输入电压：首先测量输入电压是否稳定且在额定范围内，输入电压异常会导致输出电压波动。
- 检查逆变桥模块：逆变桥模块是逆变器的核心功率部件，由IGBT等元件组成，断电后，用万用表二极管档测量IGBT的C-E、G-E极间是否短路或开路（正常情况下，C-E极正向压降约0.5-0.7V，反向截止；G-E极电阻应为无穷大），若IGBT击穿，需更换同型号模块；同时检查驱动电路是否正常（如驱动光耦、电阻是否损坏）。
- 检测电压反馈电路：电压反馈电路通过传感器（如霍尔传感器）或采样电阻实时监测输出电压，反馈给控制板调整输出，检查传感器是否损坏（可用万用表测量其输出信号是否随电压变化）、采样电阻是否变值（用万用表测量阻值是否与标称值一致），必要时更换损坏元件。
- 核对参数设置：进入逆变器设置菜单，检查输出电压设定值是否与实际需求一致，确认电压调节参数（如PI参数）是否被误修改，恢复默认设置后重新调试。
逆变器过热报警或频繁停机
故障现象：逆变器运行中温度过高，触发过热保护，自动停机或报警。
可能原因：
- 散热系统故障（如风扇停转、散热片堵塞、风道不畅）；
- 过载运行（输出功率超过逆变器额定容量）；
- 环境温度过高（安装通风不良、周围热源影响）；
- 功率器件老化（如IGBT、二极管热性能下降）。
维修步骤：
- 检查散热系统：断电后，检查风扇是否转动灵活（手动拨动风扇叶片，若卡顿需更换轴承或风扇）；清理散热片及风道内的灰尘、杂物（可用压缩空气或毛刷清理）；确认风机控制电路是否正常（如风机供电电压、驱动信号是否正常）。
- 评估负载情况：用钳形表测量输出电流，确认是否超过逆变器额定电流（如额定10A，长期运行电流不宜超过9A），若过载，需减少负载或更换更大功率的逆变器。
- 改善运行环境：确保逆变器安装在通风、阴凉的地方，避免阳光直射、远离热源（如锅炉、暖气），周围保留足够散热空间（建议两侧及后方留有10cm以上间隙）。
- 检测功率器件：若以上正常，可能是功率器件老化导致发热异常，断电后，用万用表测量IGBT、二极管的正向压降（正常工作时压降随温度升高而增大，若压降异常偏高，需更换器件）。
逆变器输出频率异常
故障现象：输出频率偏离额定值（如50Hz/60Hz），波动过大或无法稳定。
可能原因：
- 频率设定错误；
- 晶振或频率发生器故障；
- 电网同步异常（并网逆变器）；
- 控制板电路故障。
维修步骤：
- 核对频率设定：进入设置菜单，检查输出频率是否设置为电网额定频率（如50Hz），确认频率调节参数是否正确。
- 检测晶振电路：晶振为控制板提供基准时钟频率，若晶振损坏（如频率偏移、停振），会导致输出频率异常，用示波器测量晶振输出波形（正常为正弦波或方波，频率稳定），若无波形或波形异常，更换同型号晶振。
- 检查电网同步（并网逆变器）：并网逆变器需实时跟踪电网频率，检查电网电压是否稳定、相序是否正确，同步信号采集电路（如PT/CT、滤波电路）是否正常，必要时重新调整同步参数。
- 排查控制板：若晶振和同步电路正常，可能是控制板上的CPU或相关芯片故障，需更换控制板或联系厂家维修。
逆变器通讯故障
故障现象：无法通过监控软件、APP或远程通讯模块获取逆变器数据，或数据传输中断。
可能原因：
- 通讯线路故障（如接线错误、线路断路/短路）；
- 通讯参数设置错误（如波特率、地址码不匹配）；
- 通讯模块损坏（如RS485、以太网模块故障）；
- 监控设备故障。
维修步骤：
- 检查通讯线路：确认通讯线（如RS485的A+、B-线）是否正确连接，有无断路、短路或接触不良，用万用表测量线路通断，检查终端电阻是否安装（RS485通讯需在总线两端安装120Ω终端电阻）。
- 核对通讯参数：进入逆变器通讯设置菜单，确认波特率、数据位、停止位、校验位等参数与监控设备一致，检查地址码是否唯一。
- 检测通讯模块：断电后，用万用表测量通讯模块供电电压是否正常，检查模块接口是否损坏，可尝试更换通讯模块（如替换RS485模块），若恢复正常，则原模块损坏。
- 排查监控设备：将通讯线连接至其他正常监控设备，确认是否为监控设备故障；若通讯模块指示灯异常（如不闪烁），则需进一步排查模块或控制板故障。
逆变器报“直流侧过压”或“直流侧欠压”
故障现象：逆变器显示直流侧电压过高或过低故障代码，无法正常工作。
可能原因：
- 直流输入电压异常（如光伏组件电压过高/过低、蓄电池电压不足）；
- 直流侧接线松动或接触不良；
- 直流电压采样电路故障（如传感器、电阻损坏）；
- 光伏阵列或蓄电池组故障。
维修步骤：
- 测量直流输入电压：用万用表直接测量逆变器直流端子电压，确认是否在额定范围内（如光伏逆变器输入电压范围200-1000V，蓄电池逆变器电压对应蓄电池标称电压），若电压过高，需检查光伏组件串联数量是否过多或蓄电池充电器故障；若电压过低，检查蓄电池电量是否充足、光伏组件是否被遮挡。
- 检查直流侧接线：断开电源后，检查直流输入端子、接线端子是否松动，电缆是否老化、破损，重新紧固接线并确保接触良好。
- 检测采样电路：直流电压采样电路通过电阻分压或传感器采集电压信号，反馈给控制板，测量采样电阻阻值是否正常（与标称值对比），检查传感器是否输出稳定信号（用万用表测量传感器输出端电压，随输入电压变化而变化），更换损坏元件。
- 排查光伏阵列/蓄电池组：对于光伏系统，用万用表测量单个组件电压，确认是否有组件损坏或开路；对于蓄电池系统，检查蓄电池内阻、电压是否均衡，必要时更换老化蓄电池。
逆变器输出短路或接地故障
故障现象：逆变器输出电流过大，触发短路保护，或显示接地故障代码。
可能原因：
- 输出线路短路（如电缆破损、接线错误导致火线与零线/地线短路）；
- 负侧设备短路（如电机、变压器等负载内部短路）；
- 接地系统故障（如接地线断路、接地电阻过大）；
- 电流检测电路误报。
维修步骤：
- 断开负载测试：断开逆变器输出端与负载的连接，若逆变器恢复正常，则故障在负载侧，需检查负载设备是否短路。
- 检查输出线路：仔细检查输出电缆是否破损、绝缘层老化，接头是否松动或短路（可用万用表电阻档测量输出端火线与零线、火线与地线之间的电阻，正常应为无穷大）。
- 检测接地系统：用接地电阻测试仪测量接地电阻（应小于4Ω），确认接地线是否断路、接地桩是否可靠，若接地电阻过大，需重新铺设接地线或改善接地条件。
- 校准电流检测电路：若线路和负载均正常，可能是电流检测电路（如霍尔传感器、采样电阻）误报，用标准电流源模拟输出电流，检查传感器输出信号是否准确，必要时更换或校准检测元件。
相关问答FAQs
Q1：逆变器出现“孤岛效应”故障是什么原因？如何维修？
A：孤岛效应是指并网逆变器在电网停电时，未及时停止向电网供电，导致逆变器与电网形成独立供电系统，可能危及维修人员安全，主要原因有：电网检测电路故障（如电压、频率采样异常）、孤岛保护参数设置错误、继电器故障无法断开电网连接，维修时，首先检查电网检测电路的传感器、采样电阻是否正常，用模拟电源模拟电网停电，观察逆变器是否能在规定时间内（如2s）停止输出；其次核对孤岛保护阈值（如电压、频率偏移范围）是否正确；最后检查并网继电器是否动作灵活，触点是否粘连，必要时更换继电器或控制板。
Q2：逆变器运行中发出异响（如嗡嗡声、尖叫声）是什么问题？如何处理？
A：逆变器异响通常提示内部存在机械或电气故障，嗡嗡声多由变压器、电感等元件铁芯松动或磁饱和导致，可能是输入电压过高、负载突变或元件老化；尖叫声多由风扇轴承磨损、散热片松动或PCB板元件虚焊引起，处理方法：首先断电检查风扇是否转动顺畅，清理散热片灰尘；然后检查变压器、电感铁芯是否松动（可添加环氧树脂固定）；若为电气异响，需用示波器检测输出波形是否畸变，排查逆变桥模块或驱动电路故障,必要时更换损坏元件。
