top系列开关电源维修是一项需要结合理论知识和实践经验的技术工作,其核心在于通过系统性的故障排查，定位问题根源并精准修复，开关电源作为电子设备的核心供电单元，其稳定性直接关系到整个系统的运行可靠性，而top系列开关电源因其高度集成化的设计（如采用TOPSwitch、TinySwitch等集成控制器），在维修时需特别注意其内部拓扑结构和保护机制，以下从常见故障类型、维修流程、关键检测点及注意事项等方面展开详细说明。
常见故障类型及初步判断
top系列开关电源的故障通常表现为无输出、输出电压异常、输出纹波过大、间歇性工作等，具体可分为以下几类：
-
完全无输出
表现为电源接入后，输出端无任何电压，指示灯不亮，可能原因包括：输入回路开路（如保险丝熔断、EMI滤波器损坏）、TOPSwitch芯片击穿、启动电阻开路、反馈回路断路等，此类故障需重点检查输入级和初级回路。 -
输出电压偏高或偏低
输出电压显著高于或低于设定值，通常与反馈回路相关，光耦失效、误差放大器（如TL431）损坏、取样电阻变值、或TOPSwitch控制端（C极）电压异常（正常工作时通常为5.7-7V）。 -
输出电压不稳定
表现为电压波动大或伴有“吱吱”声，可能原因包括：负载过重、滤波电容容量下降、开关管（TOPSwitch）性能不良、或高频变压器匝间短路导致工作频率异常。

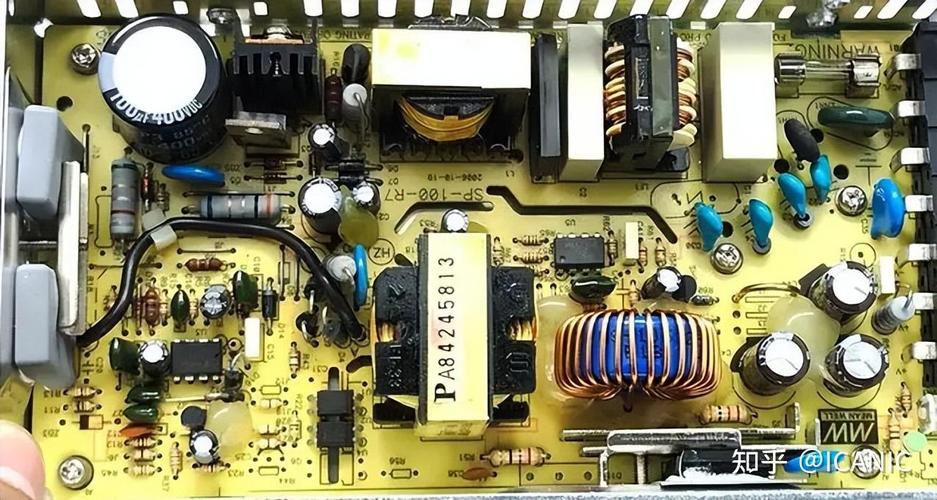

（图片来源网络，侵删） -
间歇性工作或保护频繁启动
电源时而正常时而关闭，可能因过压/过流保护阈值漂移、散热不良导致芯片过热、或PCB虚焊等引起，需结合保护电路的检测逻辑进行排查。
系统性维修流程
维修开关电源需遵循“安全第一、由简到繁”的原则，具体流程如下：
安全准备与初步检查
- 断电与放电：维修前务必切断输入电源，并对滤波电容进行放电（用大功率电阻短接电容两端），避免残留电压损坏元件或引发触电。
- 外观检查：观察电源外壳有无烧焦、变形，PCB板有无明显元件烧毁、虚焊、鼓包（特别是电解电容），保险丝是否熔断（保险丝熔断通常意味着存在严重短路，需重点检查初级回路）。
- 输入回路检测：用万用表二极管档检测输入整流桥（全桥或半桥）是否击穿，EMI滤波器的电容（X电容、Y电容）是否短路，压敏电阻是否失效（通常短路时呈低阻值）。
关键电路分段检测

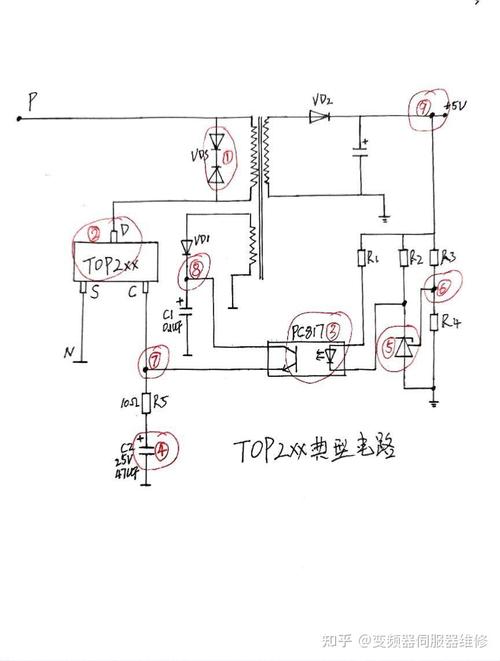

top系列开关电源主要由输入整流滤波、TOPSwitch及外围电路、高频变压器、输出整流滤波、反馈回路等部分组成，需分段检测：
| 电路模块 | 关键元件 | 检测要点 |
|---|---|---|
| 输入整流滤波 | 整流桥、滤波电容（C1） | 整流桥正反向电阻是否正常（正常时正向几百Ω，反向∞）；C1容量是否充足（可用电容表测量，容量下降超20%需更换） |
| TOPSwitch及外围电路 | TOPSwitch芯片、启动电阻（R1）、RCD钳位电路 | 启动电阻R1阻值是否变大（通常为100kΩ-1MΩ，开路则芯片无法启动）；钳位二极管、稳压管是否击穿；TOPSwitch各引脚对地电阻（参考 datasheet，D-S极击穿时呈短路） |
| 高频变压器 | 初级/次级绕组、辅助绕组 | 用万用表电阻档检测绕组是否开路或短路（初级绕组通常为几Ω，次级几十mΩ-几Ω）；辅助绕组给TOPSwitch提供工作电压，开路会导致芯片停止工作 |
| 输出整流滤波 | 整流二极管（肖特基）、滤波电容（C2） | 整流二极管是否击穿（正向压降约0.3-0.5V，反向电阻∞）；C2是否鼓包、漏液或容量下降 |
| 反馈回路 | 光耦（PC817）、TL431、取样电阻 | TL431参考端（Ref）电压是否稳定（正常为2.5V）；光耦发光二极管与光敏电阻是否正常（正反向电阻及传输比）；取样电阻是否变值 |
动态通电测试（谨慎操作）
若静态检测无明显短路,可进行动态通电测试，但需采取限流措施（如串联灯泡或使用可调调压器），避免扩大故障：
- 测量关键点电压：通电后测量TOPSwitch控制端（C极）电压，正常时应为5.7-7V（由辅助绕组经整流提供）；若电压为0，可能是启动电阻开路或辅助绕组断路；若电压过高（接近输入电压），可能是TOPSwitch击穿。
- 反馈回路调试：若输出电压异常，可断开光耦输出端，在TOPSwitch控制端与地之间接一个100kΩ电阻，强制芯片工作，观察输出电压是否恢复正常（若正常，则故障在反馈回路，需检查光耦、TL431等）。
元件更换与验证
更换元件时需注意参数匹配：TOPSwitch芯片需同型号或替代型号（如TOP223Y可替代TOP224Y）；电解电容需耐压、容量一致；光耦需考虑电流传输比（CTR）等，更换后需再次通电测试，观察输出电压、纹波（用示波器测量，通常小于输出电压的1%）及温升，确保电源稳定工作。
维修注意事项
- 防止静电损坏：TOPSwitch等MOSFET芯片易受静电击穿，维修时需佩戴防静电手环，避免直接用手触碰引脚。
- 散热设计：TOP芯片工作时发热较大，需检查散热片是否安装牢固，导热硅脂是否老化，必要时更换更大散热片。
- 保护电路不可随意短接：过流、过压保护电路是电源的安全防线，短接保护可能导致元件烧毁，甚至引发火灾。
- 高频变压器参数：维修后若更换高频变压器，需确保初级/次级匝数比、电感量与原设计一致，否则会导致输出电压异常或开关管损坏。
相关问答FAQs
Q1：TOP系列开关电源通电后保险丝立即熔断，如何排查？
A：保险丝熔断通常说明输入回路存在严重短路，首先断电后用万用表二极管档检测输入整流桥：若正反向电阻均很小或为0，说明整流桥击穿，需更换同型号整流桥；若整流桥正常，再检查TOPSwitch的D-S极是否击穿（正常时D-S极正向电阻约几十kΩ，反向电阻∞），击穿则需更换TOP芯片，并检查RCD钳位电路的稳压管是否失效（稳压管击穿会导致电压尖峰损坏TOP芯片），还需检查EMI滤波器的X电容是否短路，压敏电阻是否被浪涌电压击穿（短路）。
Q2：输出电压偏低且伴有“吱吱”声，可能的原因及解决方法？
A：“吱吱”声通常是开关电源工作在低频保护状态（如负载过重或变压器磁芯饱和），首先断开负载，接假负载（如50W/30Ω电阻）测试，若输出电压恢复正常，则故障在负载侧（负载过流）；若仍偏低，需检查：①输出整流二极管是否正向压降过大（肖特基二极管正常压降约0.3-0.5V，若超过0.8V需更换）；②滤波电容C2容量下降（导致滤波不良，纹波增大，电压降低）；③反馈回路光耦CTR值下降（光耦老化导致反馈量不足，可通过测量光耦发光二极管电流和光敏电阻阻值判断，正常CTR应在50%-200%）；④高频变压器初级绕组匝间短路（用匝间短路仪检测，或测量初级电感量，与原参数对比偏差超过10%需更换）。
