pid控制技术pdf是学习和掌握自动化控制领域核心知识的重要资源，其系统阐述了比例-积分-微分（PID）控制的基本原理、参数整定方法、工程应用及发展趋势，PID控制作为工业控制中最广泛应用的控制策略，以其结构简单、可靠性高、适应性强等特点，在温度、压力、流量、液位等过程控制以及电机控制、机器人运动控制等领域发挥着不可替代的作用，通过研读pid控制技术pdf，读者可以深入理解PID控制器各环节的作用机制，掌握参数优化技巧,解决实际工程中的控制难题。
PID控制技术的核心在于通过比例（P）、积分（I）、微分（D）三个环节的线性组合，对被控对象的输出量与给定值之间的偏差进行调节，比例环节能够快速响应偏差，控制作用的强弱与偏差大小成正比，但单纯的比例控制存在稳态误差；积分环节通过对偏差的累积消除稳态误差，但可能引入超调和振荡；微分环节则根据偏差的变化趋势提前调节，抑制系统的振荡，加快响应速度，pid控制技术pdf通常会详细推导PID控制器的数学表达式，以连续系统为例，其控制规律可表示为u(t)=Kp[e(t)+1/Ti∫e(t)dt+Tdde(t)/dt]，其中u(t)为控制器输出，e(t)为偏差信号，Kp为比例系数，Ti为积分时间常数，Td为微分时间常数，这些参数的取值直接决定了控制系统的性能,因此参数整定是PID应用的关键环节。
pid控制技术pdf对参数整定方法的介绍尤为全面，从传统的工程整定法到现代智能优化算法均有涵盖，工程整定法如临界比例度法、阶跃响应法（Ziegler-Nichols公式）等，通过实验获取系统特性参数，结合经验公式计算PID参数，适用于现场快速调试；而基于模型的方法，如极点配置法、内模控制等，则需要建立被控对象的精确数学模型，通过理论设计保证系统性能，随着智能控制技术的发展，pid控制技术pdf也逐渐引入了模糊PID、神经网络PID、遗传算法优化PID等先进方法，这些方法通过模拟人类智能或利用全局搜索能力，解决了非线性、时变系统的参数自适应问题，模糊PID控制根据偏差和偏差变化率在线调整PID参数，适用于模型不确定的复杂系统；神经网络PID则通过自学习能力优化控制器参数,实现高精度控制。
在实际工程应用中，pid控制技术pdf会结合具体案例说明PID控制器的实现方式，在数字控制系统中，PID控制算法需要离散化处理，常用的离散化方法有欧拉法、梯形法等，离散后的PID表达式为u(k)=Kp[e(k)+T/Ti∑e(i)+Td/T(e(k)-e(k-1))]，其中T为采样周期，离散化过程中需注意采样周期的选择，过大的采样周期会导致控制性能下降，过小的采样周期则可能受限于计算能力，pid控制技术pdf还会讨论PID控制器的改进形式，如积分分离PID（在偏差较大时取消积分作用，防止积分饱和）、微分先行PID（只对被控量微分，给定值变化时不引入微分冲击）、不完全微分PID（在微分环节加入低通滤波，抑制高频噪声）等,这些改进措施能有效解决传统PID在特定场景下的局限性。

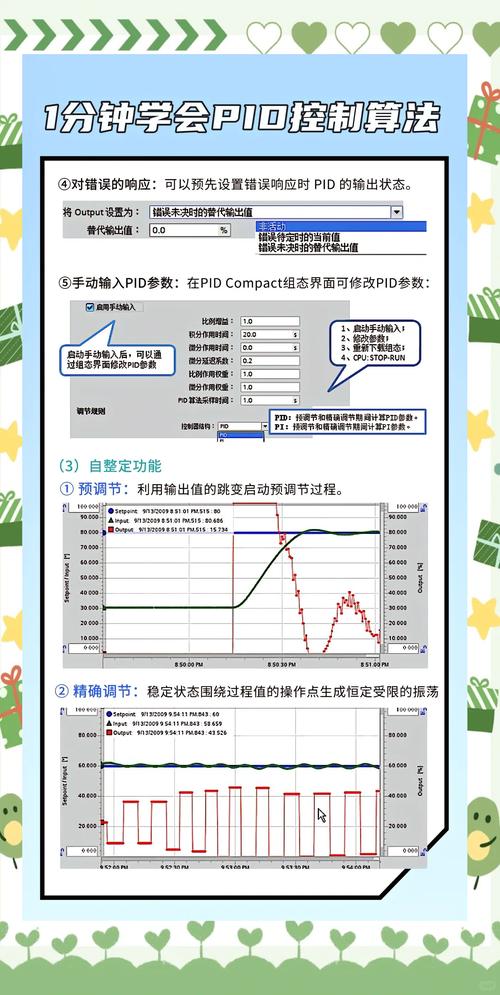

pid控制技术pdf的内容不仅限于理论分析，还包括仿真与实验验证，通过MATLAB/Simulink等仿真工具，可以直观地观察不同PID参数下系统的响应曲线，分析超调量、调节时间、稳态误差等性能指标，在温度控制系统中，通过仿真对比Kp增大时系统响应速度加快但超调量增大的现象，或Ti增大时稳态误差消除速度减慢的规律，有助于理解各参数对系统性能的影响，pid控制技术pdf还会介绍工业现场常见的PID控制器硬件实现，如PLC中的PID功能模块、DCS系统中的PID控制算法等,以及如何通过组态软件实现PID参数的在线调整与监控。
随着工业4.0和智能制造的发展，pid控制技术pdf也反映了PID控制技术的最新进展，PID控制与人工智能、大数据技术的融合成为研究热点，如基于机器学习的PID参数自整定、结合数字孪生技术的PID优化控制等；在嵌入式系统和物联网设备中，轻量级PID算法的实现与边缘计算的结合，使得PID控制能够更灵活地应用于分布式控制系统，pid控制技术pdf通常会列举这些前沿方向,为读者提供进一步研究的思路。
相关问答FAQs
-
问：PID控制中的积分饱和现象如何解决？
答：积分饱和是指当系统存在较大偏差时，积分项累积过大，导致控制器输出达到极限值，即使偏差反向变化，积分项仍需较长时间才能退出饱和状态，从而引起系统超调和调节时间延长，解决方法包括：积分分离法（设定偏差阈值，当偏差大于阈值时取消积分作用，仅保留比例和微分作用）；遇限削弱积分法（当控制器输出达到极限值时，停止积分项的累积，仅当输出退出饱和后继续积分）；变速积分法（根据偏差大小调整积分速度，偏差大时积分作用减弱，偏差小时积分作用增强），这些方法能有效抑制积分饱和,改善系统动态性能。 -
问：如何选择PID控制器的采样周期？
答：采样周期T的选择是数字PID控制设计的关键，需综合考虑系统动态特性、控制要求和计算能力，一般遵循以下原则：根据系统带宽确定，采样周期应小于系统最小时间常数的1/10~1/5；参考经验公式，对于温度、压力等慢过程，T取1~10s；流量、液位等中等过程，T取0.1~1s；电机、位置等快过程，T取0.01~0.1s；同时需满足香农采样定理，即采样频率需大于信号最高频率的2倍，实际应用中，可通过实验调整，在保证系统稳定性的前提下，尽量选择较大的采样周期以减少计算负担，或通过仿真分析不同采样周期下的控制性能,选择最优值。
