维修液晶显示器（包括液晶电视、液晶显示器等）时，示波器是不可或缺的精密测试工具，它能直观呈现电路中的电压、电流、频率、波形等关键参数，帮助维修人员快速定位故障点，不同故障类型对示波器的要求不同，合理选择示波器的参数和功能，能显著提升维修效率和准确性,以下是维修液晶显示器所需示波器的详细要求及选型建议。
示波器核心参数要求
带宽（Bandwidth）
带宽是示波器最重要的指标，指示波器能够准确测量的信号频率范围，单位为MHz或GHz，液晶显示器中的信号频率较高，如LVDS（低压差分信号）接口时钟频率通常在30MHz-150MHz，RGB接口时钟频率可达100MHz以上，开关电源的开关频率多为50kHz-200kHz，根据“带宽≥被测信号最高频率×5”的经验法则，维修液晶显示器的示波器带宽建议选择至少200MHz，若需维修高分辨率（如4K）或高刷新率显示器，带宽应选择500MHz以上，以确保能准确捕捉高频信号的细节,避免波形失真。
采样率（Sampling Rate）
采样率指示波器每秒对输入信号进行采样的次数，单位为MSa/s（兆次采样/秒）或GSa/s（吉次采样/秒），采样率越高，波形还原度越好，一般要求采样率≥带宽的4倍，对于200MHz带宽的示波器，采样率应至少达到1GSa/s，若支持实时采样模式（而非等效采样），能更好地捕捉单次或非重复性信号（如开机瞬间的电压冲击），多通道示波器的每个通道应具备独立采样率,避免通道间相互影响。
存储深度（Memory Depth）
存储深度表示示波器可采集的波形点数，单位为kpts（千点）或Mpts（兆点），存储深度与采样率相关：存储深度=采样率×采样时间，设置采样率为1GSa/s时，若需存储10ms的波形，存储深度需至少10Mpts，液晶显示器维修中，常需分析电源启动序列、数据传输包等长周期信号，建议存储深度≥10Mpts，便于观察波形的完整变化过程,避免因存储不足而截断关键信息。
通道数量（Channel Count）
液晶显示器电路复杂，需同时测试多个信号点，维修电源板时需测量输入/输出电压、PWM波形；维修主板时需测试时钟信号、数据线、复位信号等，建议选择至少4通道示波器，便于对比分析多路信号（如差分信号的+/-通道、多路RGB数据线），若预算允许，8通道示波器可进一步提升测试效率,适合批量维修或复杂故障分析。
示波器类型（模拟/数字）
数字示波器是主流选择，具备波形存储、触发功能、自动测量等优势，且支持FFT（快速傅里叶变换）功能，可分析信号的频谱特性（如电源纹波、谐波干扰），模拟示波器因带宽限制和无法存储波形，已基本被淘汰，建议选择数字荧光示波器（DPO），相比普通数字示波器，DPO能实时显示信号的概率密度，更适合观察偶发毛刺、噪声等异常信号。
关键功能需求
触发功能（Trigger）
触发功能是稳定波形显示的核心，液晶显示器维修中需支持多种触发模式：
- 边沿触发：最基本的触发方式，用于捕捉信号上升沿、下降沿或电平跳变，如测试时钟信号是否存在。
- 脉宽触发：用于捕捉特定宽度的脉冲，如检测电源的PWM波形是否异常（过窄或过宽）。
- 斜率触发：针对信号变化速率触发，可捕捉快速上升/下降沿的异常。
- 视频触发：支持标准视频信号（如PAL/NTSC/SECAM）触发，适合维修带有AV接口的显示器。
- 欠幅触发：捕捉幅度不足的脉冲，用于检测数据传输中的丢包或信号衰减。

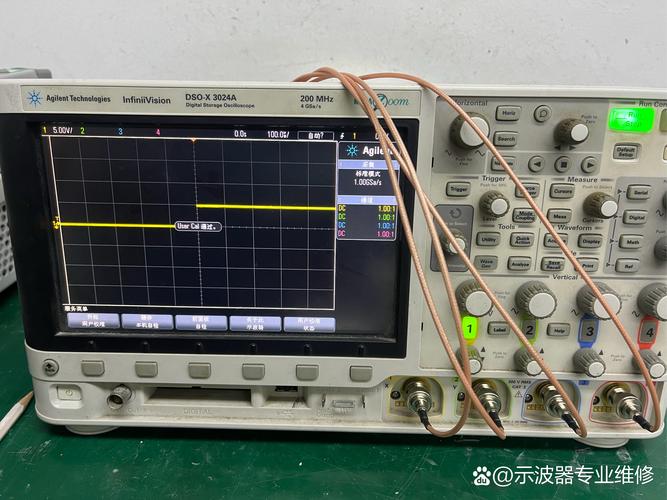

差分探头（Differential Probe）
液晶显示器中大量使用差分信号（如LVDS、TMDS、RGB差分对），普通探头无法直接测量差分信号，且易受共模噪声干扰，差分探头可抑制共模干扰，精确测量差分电压，建议选择带宽≥示波器带宽1/3的差分探头（如200MHz示波器配100MHz以上差分探头），输入阻抗≥1MΩ，带宽范围覆盖DC-100MHz,满足多数接口信号测试需求。
电压探头（Voltage Probe）
测试电源电压、信号电平等单端信号时，需使用无源或有源探头：
- 无源探头：成本低，带宽通常为100MHz-500MHz，输入电容一般为10pF-20pF，适合测试低频信号（如电源输出、控制信号）。
- 有源探头：带宽高（可达GHz），输入电容小（＜1pF），适合测试高频信号（如时钟线、数据线），但价格较高，需配合外部供电。
维修时建议配备10:1无源探头（高压测量）和1:1无源探头（低压测量）,满足不同电压范围的测试需求。
自动测量与光标测量功能
- 自动测量：示波器可直接显示波形的频率、周期、峰峰值、占空比、上升/下降时间等参数，减少人工计算误差，适合快速判断信号是否正常（如时钟频率偏差、数据脉冲宽度异常）。
- 光标测量：通过移动光标线，可精确测量任意两点的电压差、时间差，用于分析信号细节（如纹波电压幅度、信号延迟时间）。
FFT功能
FFT功能可将时域信号转换为频域信号，用于分析信号的频谱成分，测试电源输出时，可通过FFT观察纹波频率及谐波含量，判断滤波电路是否失效；测试时钟信号时，可分析相位噪声，评估信号质量，建议选择FFT点数≥1k点的示波器,频谱分辨率更高。
存储与通信功能
维修过程中需保存波形数据以便后续分析，示波器应支持U盘存储、SD卡存储或网络传输（如LAN、USB），支持与电脑连接的示波器，可通过专用软件进行波形分析、生成报告,提升数据管理效率。
针对不同模块的示波器选型建议
液晶显示器可分为电源板、主板（驱动板）、背光板、液晶面板四大模块,各模块故障对示波器的要求有所差异：
| 模块类型 | 常见测试信号 | 示波器要求 |
|---|---|---|
| 电源板 | 交流输入、直流输出（12V/24V/5V）、PWM波形、反馈电压 | 带宽≥100MHz，采样率≥500MSa/s，支持脉宽触发、欠幅触发，配备高压差分探头（测试PFC电路） |
| 主板（驱动板） | 时钟信号（25MHz-150MHz）、LVDS/TMDS数据线、复位信号、I2C/SPI通信信号 | 带宽≥200MHz，采样率≥1GSa/s，支持边沿触发、斜率触发，配备差分探头（测试数据线）和有源探头（测试高频时钟） |
| 背光板（LED） | 恒流驱动信号、PWM调光信号、背光使能信号 | 带宽≥50MHz，采样率≥100MSa/s，支持脉宽触发，电流探头（测试驱动电流） |
| 背光板（CCFL） | 逆变电路输出（高压交流）、点火信号 | 带宽≥20MHz，采样率≥50MSa/s，支持高压探头（测试1500V以上高压） |
| 液晶面板 | TCON板时序信号（VCOM、Gate/Source） | 带宽≥100MHz，采样率≥500MSa/s，支持多通道同步测量，低电容探头（避免负载效应） |

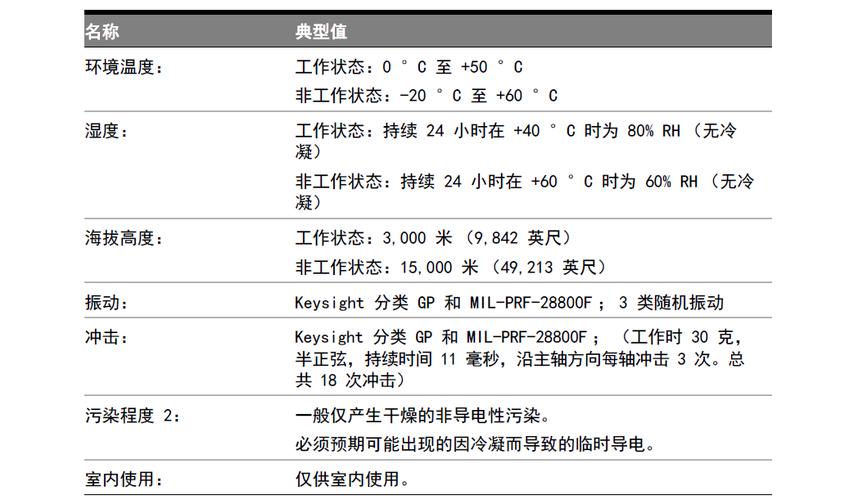

操作注意事项
- 探头校准：使用前需进行探头补偿（如输入1kHz方波，调整探头电容使波形无过冲或下冲），确保测量准确性。
- 接地技巧：探头接地线应尽量短（ preferably 使用接地弹簧），避免接地环路引入噪声；测量高频信号时，可直接在测试点附近接地，减少接地电感。
- 负载效应：探头会对待测电路产生负载（输入阻抗、输入电容），可能导致波形失真，高阻抗探头（如10:1探头）可减小负载影响，测试高频信号时需考虑探头电容对电路的影响。
- 安全防护：测试电源板、背光板高压部分时，需使用高压探头并注意绝缘，避免触电；断电后需对大电容放电，防止残余电压损坏示波器。
相关问答FAQs
Q1：维修液晶显示器时，是否必须使用差分探头？普通探头能否替代？
A：差分探头主要用于测量差分信号（如LVDS、TMDS），这些信号对共模噪声敏感，普通探头（单端）测量时会引入较大误差，导致波形失真，无法准确判断信号质量，若仅测试单端信号（如电源电压、控制信号），普通探头可满足需求，但差分信号测试必须使用差分探头，以保证测量准确性，对于预算有限的维修人员，可考虑“差分适配器+普通探头”的组合方案,但性能不如专用差分探头稳定。
Q2：示波器带宽不足会导致哪些问题？如何判断是否需要升级带宽？
A：示波器带宽不足会导致高频信号幅值衰减、波形失真，例如测量100MHz时钟信号时，若使用100MHz带宽示波器，信号幅值会衰减约30%，上升时间会被拉长，可能误判为信号异常，判断是否需升级带宽：若维修高分辨率显示器（2K/4K）、高频接口（如HDMI 2.1、DisplayPort 1.4）或发现高频波形模糊、毛刺无法捕捉，需选择更高带宽示波器（建议≥500MHz）；若仅维修普通1080P显示器或低频电源电路,200MHz带宽示波器通常足够。
