东芝MRAM存储技术作为非易失性存储器领域的重要创新,凭借其独特的物理特性和性能优势，正在重新定义数据存储的边界，与传统存储技术相比，MRAM（磁阻随机存取存储器）通过电子自旋状态而非电荷来存储数据，这一根本性差异使其在速度、耐用性和功耗等方面实现了突破，东芝作为该技术的先驱企业之一，自2007年推出首款MRAM芯片以来，持续推动技术迭代，目前已在嵌入式存储领域实现规模化应用，并向独立存储市场拓展。

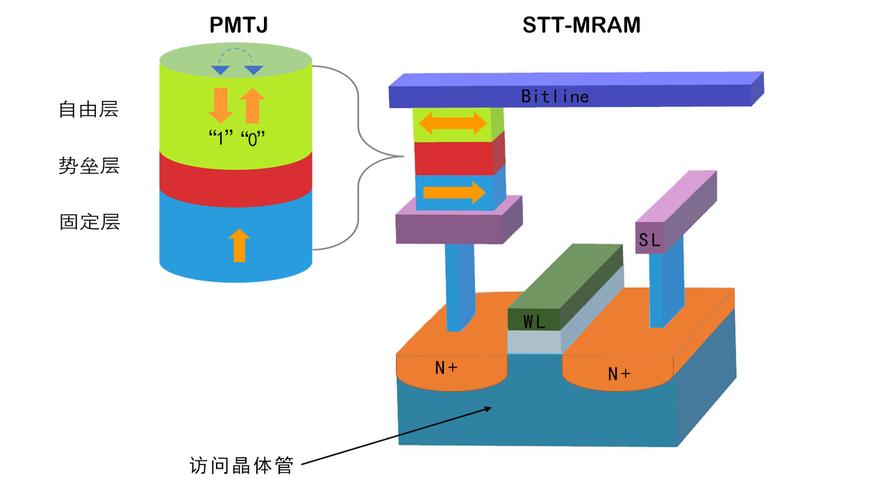

从技术原理来看,东芝MRAM采用磁性隧道结（MTJ）结构，通过控制自由层与固定层之间的磁化方向电阻差异来存储“0”和“1”，这种设计彻底摆脱了传统闪存和DRAM对电荷的依赖，从而消除了数据易失性问题，在性能表现上，东芝MRAM的写入速度可达纳秒级，接近SRAM的水平；读取延迟低于10ns，远超闪存的微秒级响应；更重要的是，其 endurance（耐久性）高达10^15次写入/擦除周期，是NAND闪存的百万倍以上，这对需要频繁数据更新的场景（如缓存、日志记录）具有革命性意义，功耗方面，由于仅需在写入时消耗能量，待机功耗几乎为零，非常适合物联网设备和移动终端的低功耗需求。
东芝MRAM的技术迭代路径清晰可见,早期产品（如TC58CVG0S3HRAAG）采用90nm工艺，容量为16Mb，主要应用于工业控制领域；最新一代产品已升级至40nm工艺，容量提升至64Mb，并支持SPI和QSPI接口，可直接替代SRAM和部分EEPROM应用，在汽车电子领域，东芝MRAM已通过AEC-Q100 Grade 2认证，其抗振动、耐高低温特性满足车载严苛环境要求；在工业自动化中，其快速响应特性被用于实时控制系统，替代易失性RAM以防止突发断电导致的数据丢失。
与传统存储技术的对比更能凸显东芝MRAM的优势,下表详细对比了东芝MRAM与SRAM、DRAM、NAND闪存及NOR闪存的关键性能指标：
| 参数 | 东芝MRAM | SRAM | DRAM | NAND闪存 | NOR闪存 |
|---|---|---|---|---|---|
| 写入速度 | ~10ns | ~1ns | ~15ns | ~100μs | ~10μs |
| 读/写耐久性 | 10^15次 | 10^12次 | 10^15次 | 10^3-10^5次 | 10^5-10^6次 |
| 待机功耗 | ≈0μW | ~100μW | ~1mW | ~100μW | ~50μW |
| 数据保持性 | 非易失性 | 易失性 | 易失性 | 非易失性 | 非易失性 |
| 工作温度范围 | -40℃~125℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~125℃ |
尽管优势显著,东芝MRAM仍面临成本与集成度的挑战，目前其单位容量成本约为NAND闪存的5-10倍，主要受限于磁性材料和制造工艺的复杂性，东芝通过优化MTJ结构（如采用 perpendicular MTJ技术）和与CMOS工艺兼容的集成方案，正在逐步降低成本，随着3D集成技术的引入，MRAM有望实现更高的存储密度，目标是在2025年前达到256Gb容量，进一步拓展其在数据中心、人工智能加速器等高端领域的应用前景。
相关问答FAQs
Q1：东芝MRAM与传统闪存相比，最大的优势是什么？
A：东芝MRAM最大的优势在于“无延迟写入”和超高耐久性，传统NAND闪存需要先擦除再写入，且写入速度慢（微秒级），耐久性仅10^3-10^5次；而MRAM支持随机写入，写入速度达纳秒级，耐久性高达10^15次，同时无需刷新即可保持数据，特别适合需要频繁读写的关键数据存储场景。
Q2：东芝MRAM目前的主要应用领域有哪些？
A：东芝MRAM当前主要聚焦于三大领域：一是汽车电子（如ECU控制单元、ADAS传感器数据缓存），利用其抗振动和宽温特性；二是工业自动化（如PLC、伺服控制器），满足实时控制的数据可靠性需求；三是消费电子（如智能手表、可穿戴设备），替代SRAM和EEPROM以降低功耗，未来随着成本下降，还将拓展至数据中心存储加速和AI芯片等新兴领域。
