smt双向引脚排插维修是一项在电子设备维护和故障排查中常见且关键的技术操作,这类排插通常用于电路板上的信号传输、电源连接或模块间通信，其双向引脚设计使得安装和布局更加灵活，但也因引脚密集、间距小等特点，给维修工作带来了挑战，维修过程中需要结合专业工具、细致的操作流程和规范的工艺，才能确保维修质量和设备的可靠性。
维修前的准备工作
在进行smt双向引脚排插维修前,充分的准备是保障维修顺利进行的基础，需要准备合适的维修工具，包括恒温烙铁或热风枪（温度控制精度需达到±5℃以内）、焊锡丝（建议选用直径0.3-0.5mm的低温锡丝，熔点约180-200℃）、助焊剂（免清洗型或松香型，避免腐蚀性残留）、吸锡线或吸锡器（用于清理多余焊锡）、放大镜或显微镜（用于观察引脚细节）、镊子（精密型，尖端平整无磨损）、酒精和清洁棉（用于清洁焊盘）等，需对待维修的电路板进行故障诊断，通过目测检查排插是否存在引脚虚焊、短路、氧化或变形，借助万用表或示波器检测排插的通断性和信号传输是否正常，确定故障点后再进行针对性维修，操作环境需保持干燥、整洁，避免静电干扰，操作人员应佩戴防静电手环，防止静电损坏敏感元器件。
维修操作流程
smt双向引脚排插的维修流程主要包括拆卸、焊盘清理、新排插安装和焊接后检测四个环节，每个环节都需要严格遵循操作规范。
排插拆卸
拆卸故障排插时,需根据排插的类型和固定方式选择合适的工具，对于小型smt排插，优先使用热风枪，设定温度为280-320℃，风速控制在2-3档，用热风枪均匀加热排插引脚区域，待焊锡完全熔化后，用镊子轻轻夹取排插，避免用力过猛导致焊盘脱落，加热过程中需不断移动热风枪，避免局部过热，同时可用吸锡线吸取多余的焊锡，减少残锡对拆卸的影响，对于引脚间距较大或固定牢固的排插，可采用恒温烙铁配合吸锡器逐个拆卸，先用烙铁加热单个引脚至焊锡熔化，再用吸锡器吸除焊锡，待所有引脚焊锡清理完毕后取下排插，拆卸过程中需注意保护周围元器件，避免高温或机械力导致相邻元件损坏。
焊盘清理
排插拆卸后,电路板焊盘上可能会残留少量焊锡、氧化层或助焊剂残留，需彻底清理以确保新排插的焊接质量，清理焊盘时，先用吸锡线或吸锡器清除残留焊锡，再用锋利的刀片或专用焊盘清理工具轻轻刮除焊盘表面的氧化层，注意不要损伤焊盘铜箔，随后，用蘸有酒精的清洁棉擦拭焊盘，去除助焊剂残留和污垢，最后用放大镜检查焊盘是否平整、无凹陷或断裂，若焊盘出现轻微氧化，可涂抹少量助焊剂后用烙铁轻轻上锡，确保焊盘可焊性良好。
新排插安装与焊接

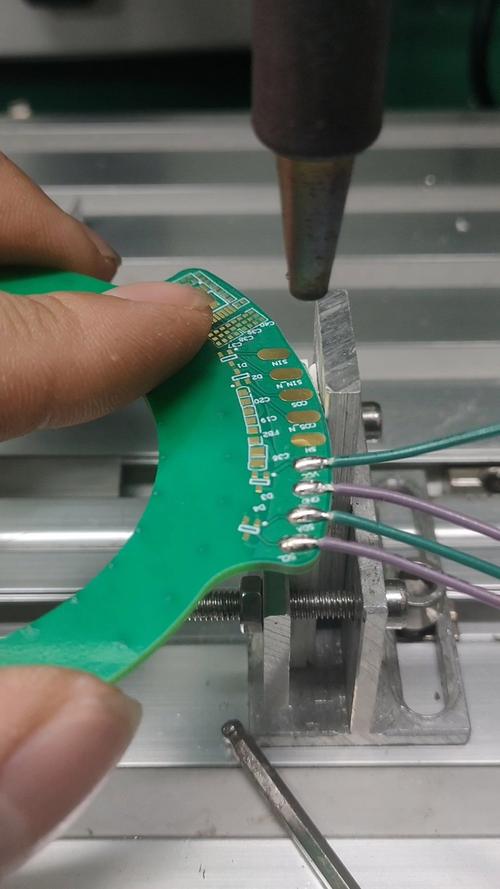

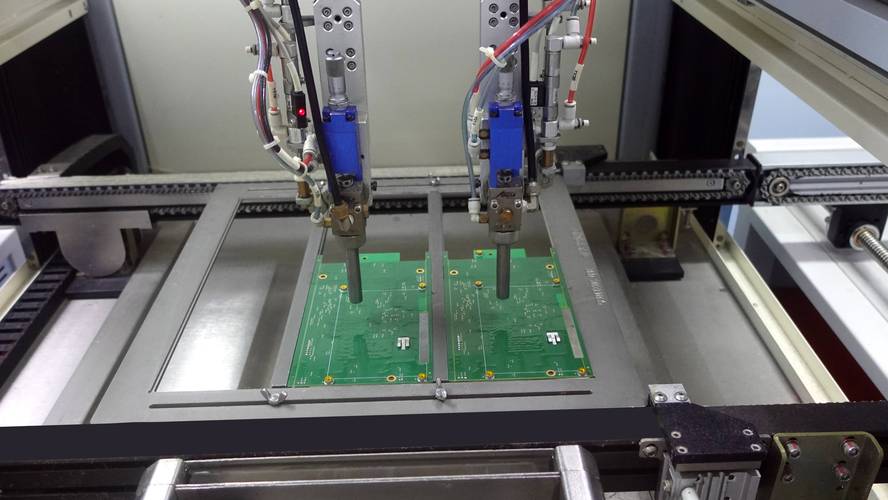

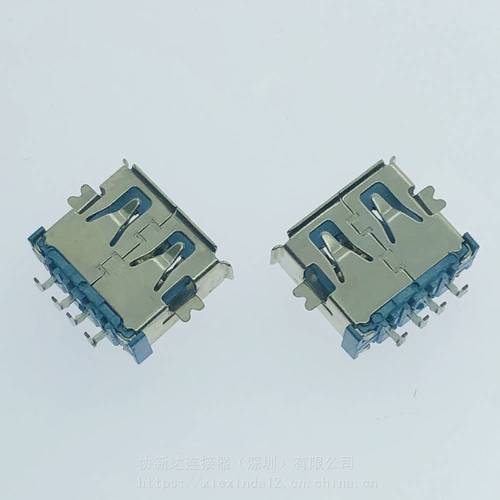

新排插安装前,需检查其型号、引脚间距与原排插是否一致，避免型号不匹配导致安装失败，用镊子将新排插对准焊盘，确保引脚与焊盘一一对应，轻轻按压固定，焊接时可采用两种方式：一是热风枪焊接，设定温度与拆卸时相同，先在排插引脚上均匀涂抹少量助焊剂，然后用热风枪加热引脚区域，待焊锡熔化后形成光滑的焊点；二是恒温烙铁焊接，选用尖头烙铁（尖端直径不超过0.5mm），先焊接对角引脚固定排插，再逐个焊接剩余引脚，焊接时间控制在每个引脚2-3秒内，避免长时间加热导致元器件或焊盘损坏，焊接过程中需注意焊点形状，理想的焊点应呈圆锥形，表面光滑、无毛刺、无桥连，若出现桥连现象，需用吸锡线及时清理。
焊接后检测
焊接完成后,需对新排插进行全面检测，确保维修质量，首先进行目视检查，观察所有引脚焊点是否饱满、无虚焊、无短路，排插是否安装牢固、无偏移，然后使用万用表进行通断测试，检测排插各引脚与对应焊盘之间的导通性，以及相邻引脚之间的绝缘性，避免短路或断路，对于信号传输类排插，还需借助示波器检测信号波形是否正常，确保通信功能无误，可对电路板进行通电测试，观察设备是否恢复正常工作，同时注意排插是否有发热异常现象，排除潜在故障隐患。
常见故障及解决方法
在smt双向引脚排插维修中,常见的故障主要包括虚焊、短路、引脚断裂和氧化等，针对不同故障需采取相应的解决措施。
| 故障类型 | 故障现象 | 可能原因 | 解决方法 |
|---|---|---|---|
| 虚焊 | 引脚焊点表面粗糙、无光泽 | 焊接温度不足、助焊剂缺失 | 重新加热焊点，添加适量助焊剂，确保焊锡完全熔化并形成光滑焊点 |
| 短路 | 相邻引脚之间被焊锡连接 | 焊锡过多、焊接操作不当 | 用吸锡线或吸锡器清除多余焊锡，调整焊接参数，避免焊锡流淌到相邻引脚 |
| 引脚断裂 | 排插个别引脚断裂或脱落 | 机械外力、拆卸安装时用力过猛 | 更换新排插，若引脚仅断裂部分，可尝试用细铜线 bridging 连接断裂引脚与焊盘 |
| 氧化 | 引脚或焊盘表面发黑、可焊性差 | 环境潮湿、长期暴露在空气中 | 用细砂纸轻轻打磨氧化层，涂抹助焊剂后重新上锡，确保焊接区域清洁干燥 |
注意事项
在进行smt双向引脚排插维修时,需特别注意以下几点：一是控制焊接温度和时间，避免高温导致元器件损坏或焊盘脱落，一般焊接温度不超过350℃，单个引脚焊接时间不超过5秒；二是保持操作环境无静电，避免静电敏感元器件（如cmos芯片）被击穿；三是使用合适的助焊剂，避免使用酸性助焊剂，防止焊盘和引脚被腐蚀；四是拆卸和安装时用力要轻，避免机械应力导致排插或焊盘损坏；五是维修后需进行清洁，用酒精清除残留助焊剂，防止长期残留导致电路板绝缘性能下降。
相关问答FAQs
问题1：smt双向引脚排插拆卸时如何避免周围元器件被热风枪损坏？
解答：拆卸时可在热风枪喷嘴周围加装挡风板，减少热风扩散范围；用铝箔或耐高温胶带覆盖周围敏感元器件；采用较低温度和风速（如温度300℃，风速2档），并保持热风枪与排插距离适中（约5-8cm），同时不断移动热风枪，确保均匀加热，避免局部过热损坏周围元件。
问题2：维修后发现smt排插部分引脚信号传输异常，可能是什么原因？如何排查？
解答：可能原因包括：① 焊点虚焊或冷焊，导致引脚与焊盘接触不良；② 排插本身损坏，如内部引脚断裂；③ 焊盘下方电路板走线断裂，排查方法：首先用放大镜检查焊点是否饱满，有无虚焊；然后用万用表检测引脚与对应焊盘的通断性，判断是否导通；若导通正常，可更换同型号排插测试，若问题依旧，则需检查电路板走线是否断裂，必要时进行修复。
