回路板消防电路维修联动是保障建筑消防系统可靠运行的核心环节,涉及对消防控制回路板、联动模块、线路及执行机构的故障排查与修复，其工作质量直接关系到火灾时消防设施的启动效率和人员财产安全，以下从系统组成、常见故障、维修流程及联动测试等方面展开详细说明。
消防联动回路板系统的基本组成

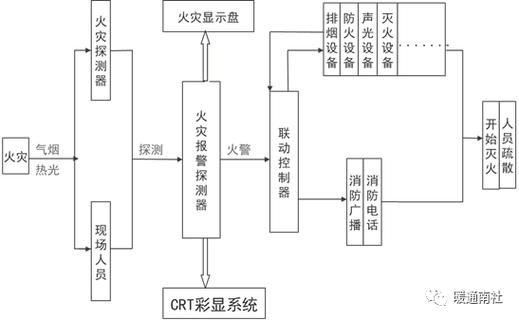

消防联动系统以回路板为核心控制单元,通过通信线路连接各类消防设备，实现火灾自动报警与消防设施的协同动作，典型系统包括以下部分：
-
消防控制回路板
作为系统“大脑”，回路板（如火灾报警控制器内的主控板、回路板）负责接收探测器的火灾信号，根据预设逻辑输出联动指令，驱动声光报警器、消防泵、排烟风机等设备动作，其核心功能包括信号采集、逻辑判断、指令输出及故障监测。 -
联动模块
包括输入模块（接收设备反馈信号，如水流指示器动作信号）、输出模块（驱动消防设备，如电磁阀、继电器）、输入/输出模块（兼具信号接收与驱动功能）等，是回路板与现场设备之间的桥梁。 -
执行机构
涵盖消防泵、喷淋泵、排烟风机、防火卷帘、应急照明、非消防电源切断装置等，根据联动指令完成灭火、疏散、防火分隔等任务。

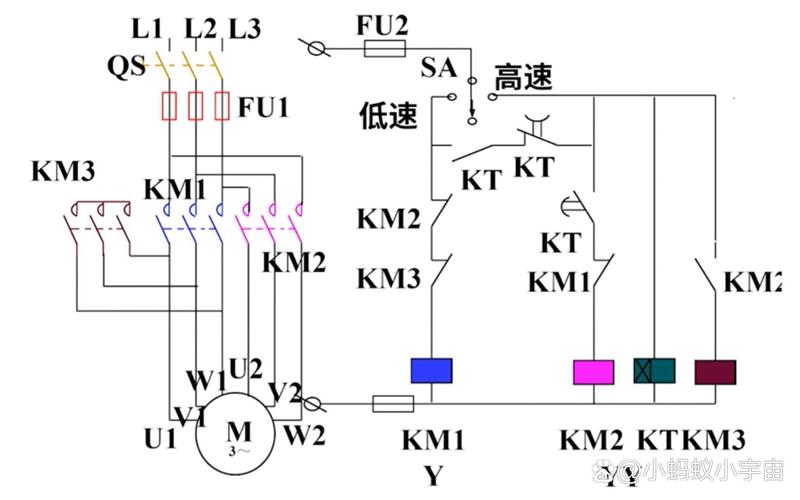

（图片来源网络，侵删） -
线路系统
包括信号总线（连接回路板与模块，传输控制信号）、电源线（为设备供电）、消防专用电话线等，线路敷设需符合《火灾自动报警系统设计规范》（GB 50116）要求，通常采用穿金属管或阻燃封闭式线槽保护。
消防联动回路板及电路的常见故障类型
（一）回路板本身故障
- 电源故障：回路板工作电压异常（如24V电源偏低或中断），导致系统瘫痪，常见原因包括电源模块损坏、线路接触不良或备用电池失效。
- 通信故障：回路板与探测器、模块之间的通信中断，表现为回路故障灯亮、设备离线，可能因通信线路短路、断路，或回路板芯片损坏。
- 逻辑程序紊乱：因电磁干扰、程序bug或硬件老化，导致联动逻辑错误（如未触发报警却启动消防泵）。
- 输出端口故障：继电器触点粘连或烧毁，无法正常驱动设备，或输出信号异常（如持续输出联动指令）。
（二）联动模块故障
- 模块无响应：模块地址编码错误、线路断路或模块内部电路损坏，导致回路板无法识别或控制模块。
- 模块反馈信号异常：设备动作后模块未反馈信号（如消防泵启动后模块未向回路板传递“动作”信号），或反馈误报（设备未动作却显示动作）。
- 模块供电不足：线路压降过大或电源容量不足，导致模块工作电压低于额定值（如低于18V），无法驱动执行机构。
（三）执行机构与线路故障
- 设备机械故障：消防泵卡泵、排烟风机轴承卡死，导致模块输出指令后设备不动作。
- 线路故障：
- 短路：线路绝缘层破损导致火线与零线/地线短路，引发回路板保护（如切断回路供电）；
- 断路：线路接头松动、鼠咬或断裂，造成信号/电源传输中断；
- 接地故障：线路接地电阻过大（>4Ω），干扰信号传输或引发误报。
（四）联动逻辑故障
因系统编程错误（如联动逻辑未按规范设置，未设置“与/或”逻辑条件），导致火灾时设备未按预期动作（如未同时启动排烟风机和送风机）。
消防联动回路板维修流程
（一）故障诊断
-
初步检查
- 观察消防控制器显示屏：查看故障代码（如“回路故障”“模块离线”“设备动作反馈异常”），确定故障范围（单点故障或回路整体故障）。
- 检查外部条件：确认控制器主电、备电是否正常，线路有无明显破损（如鼠咬、挤压），设备电源开关是否开启。
-
分段排查
（图片来源网络，侵删）- 回路板检测：使用万用表测量回路板电源输入电压（DC24V±10%），若电压异常，检查电源模块及线路；若电源正常，用万用表测量回路板通信端口波形（如RS485通信的A/B线电压差，正常约2-5V），若无波形或波形异常，判断回路板通信芯片损坏。
- 模块检测：断开模块与执行机构的线路，单独测量模块输入/输出端口电阻/电压，输出模块在收到联动指令后，应有24V电压输出（驱动继电器），若无输出，则模块损坏。
- 线路检测：断开线路两端，用万用表电阻档测量线路通断（短路时电阻为0，断路时电阻为∞）；接地故障测试仪测量线路接地电阻（需<4Ω）。
-
工具辅助诊断
- 回路板检测仪：模拟探测器信号、模块地址，测试回路板响应逻辑是否正常。
- 电流钳型表：测量回路电流（正常回路电流约20-100mA，若电流过大或过小，可能存在短路或断路）。
（二）故障维修
-
回路板维修
- 电源模块故障：更换同规格电源模块（需注意输入电压、输出电流匹配）。
- 通信芯片故障：更换损坏的通信芯片（如MAX485芯片），焊接时需防止静电损坏。
- 继电器触点粘连：用酒精清洗触点，或更换继电器模块。
-
模块维修
- 地址编码错误：通过模块编码器重新设置地址（需与回路板内地址一致）。
- 内部电路损坏：更换同型号模块（需确认模块类型、电压等级匹配）。
-
线路维修
- 短路/断路：更换破损线路，接头处用压线帽或焊接处理，并缠绕绝缘胶带。
- 接地故障：排查线路绝缘层破损点，修复后重新测量接地电阻。
-

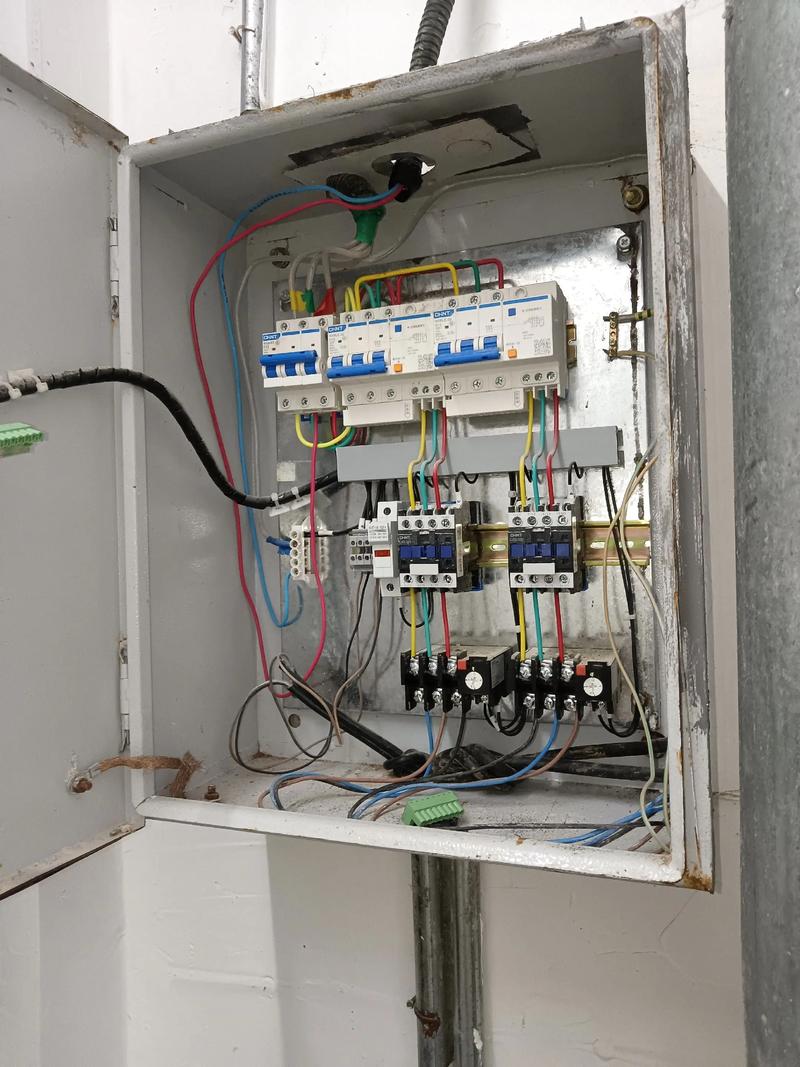

执行机构维修
- 机械故障：清理泵体/风机异物，更换损坏轴承；检查电机绝缘电阻（需>0.5MΩ）。
- 电气故障：修复电机绕组短路或更换电机。
（三）联动逻辑验证
维修完成后,需通过模拟火灾信号测试联动逻辑：
- 使用烟感/温感测试仪触发探测器，观察控制器是否发出声光报警；
- 检查是否按预设逻辑启动联动设备（如报警后30s内启动消防泵、排烟风机）；
- 验证反馈信号是否正常（如消防泵动作后，模块是否向控制器反馈“动作”信号）。
维修中的注意事项
- 安全规范：维修前必须切断回路板主电、备电，并在控制柜处悬挂“禁止合闸”警示牌，防止误送电触电。
- 断电操作：更换模块、线路或回路板时，需断电操作，避免带电焊接或插拔模块损坏接口。
- 备件匹配：更换回路板、模块时，需确保型号、参数（电压、电流、通信协议）一致，避免兼容性问题。
- 线路标识：维修后重新粘贴线路标签（如“消防泵24V+”“信号总线A”），便于后续维护。
- 记录存档：详细记录故障现象、排查过程、更换部件及测试结果，形成维修档案，便于追溯系统运行状态。
消防联动回路板维护保养建议
为减少故障发生,需定期进行预防性维护：
- 回路板维护：每季度清洁回路板灰尘（用压缩空气吹扫，避免直接接触元件），检查电容是否鼓包、芯片引脚是否锈蚀。
- 模块与线路维护：每半年检测模块地址、线路绝缘电阻（需>20MΩ）及接地电阻（<4Ω），紧固松动接线端子。
- 联动测试：每年模拟火灾信号，测试全系统联动功能（包括消防泵、排烟风机、应急照明等），确保动作时间符合规范（如消防泵启动时间≤2min）。
相关问答FAQs
Q1：消防联动回路板报“回路故障”，如何快速定位故障点？
A：首先检查控制器显示屏的故障代码，确认是单个设备故障还是整个回路故障，若为整个回路故障，依次排查：①测量回路板电源电压是否正常（DC24V）；②断开回路所有模块，分段测量线路通断（短路时电阻为0，断路时电阻为∞）；③若线路正常，逐个接入模块，排查损坏模块（接入某模块后故障出现，则该模块损坏），若为单个设备故障，检查对应模块地址、线路及执行机构。
Q2：维修后消防联动设备不动作，可能的原因有哪些？
A：主要原因包括：①联动逻辑未正确设置（如未开启该设备的联动允许）；②模块未收到联动指令（检查回路板至模块的信号线路是否通断，模块地址是否正确）；③模块无输出电压（测量模块输出端口电压，若无则模块损坏）；④执行机构电源故障（如消防泵控制柜未通电，或电机烧毁），需依次排查指令发出、模块响应、执行机构供电三个环节。
