DVD开关电源维修方法
DVD开关电源是整机正常工作的核心部件,其故障率较高，掌握系统的维修方法对于快速恢复设备正常运行至关重要，维修工作需遵循安全规范，首先必须切断电源并等待滤波电容充分放电，避免触电风险，维修过程中应使用隔离变压器，确保人身安全，同时借助万用表、示波器等工具进行逐步排查。
故障现象与初步判断 DVD开关电源常见故障现象包括：完全无输出、输出电压异常偏高或偏低、输出电压不稳定、频繁启动保护等，维修前应仔细询问用户故障发生时的具体情况，如是否伴随异响、异味，是否在雷雨天气或电网波动后出现等，这些信息有助于快速定位故障范围。
维修流程与关键检测步骤
-

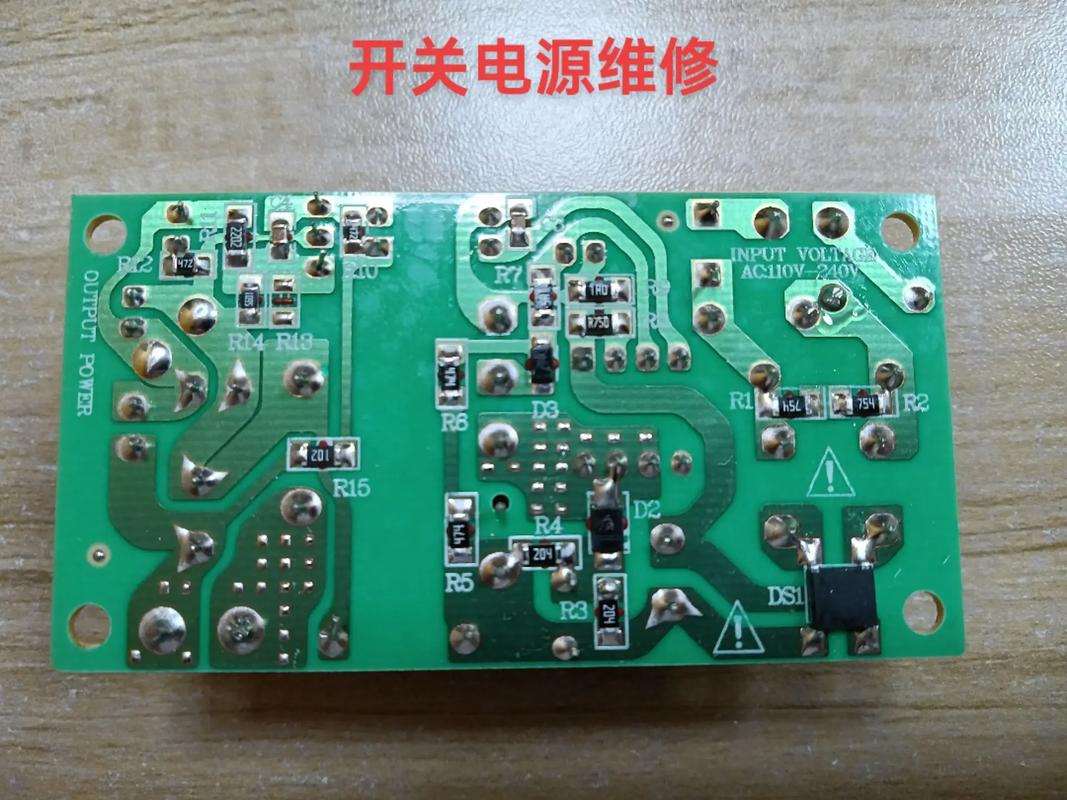

外观检查与静态测量 首先断开电源，打开机壳检查保险管是否熔断，若保险管发黑或熔断，说明存在严重短路故障；若保险管完好，则可能是开路性故障，使用万用表电阻档测量输入端整流桥、滤波电容、开关管等关键元件的阻值，判断是否存在短路，重点检测开关管（通常为场效应管或三极管）的三个电极间是否击穿，整流桥的二极管是否短路，滤波电容是否失效。
（图片来源网络，侵删） -
动态电压测量 在确认无明显短路后，可通电进行动态测量，先测量滤波电容两端电压，正常情况下应有300V左右的直流电压（针对220V交流输入），若无电压，需检查电源线、保险管、限流电阻等前级电路，若电压正常，则测量开关管各极电压，判断是否处于正常工作状态，开关管基极（或栅极）应有周期性的脉冲电压，集电极（或漏极）应有300V直流电压叠加高频脉冲波形。
-

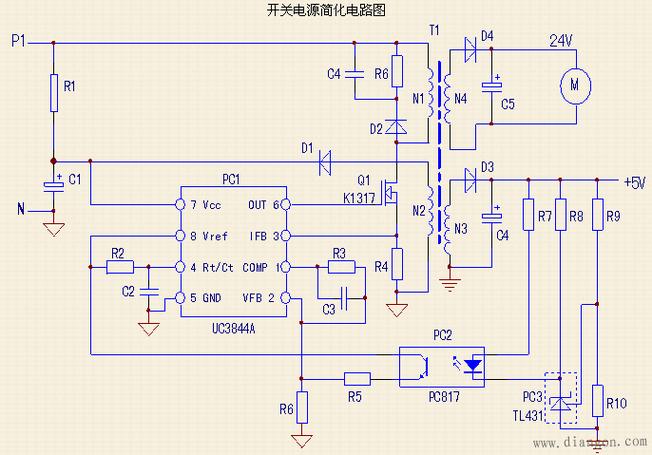

控制电路检测 开关电源的控制电路主要包括PWM控制器（如UC3842、TL494等）、反馈电路、保护电路等，若开关管无驱动脉冲，应重点检查PWM控制器的工作条件：供电电压（通常在12-20V）、启动电阻、反馈电压等，使用示波器观察PWM控制器输出端是否有脉冲信号，若无，则可能是控制器损坏或其外围元件故障。
反馈电路是稳定输出电压的关键,通常采用光耦耦合器进行隔离反馈，检测光耦是否导通，其发光二极管侧是否有工作电流，接收三极管侧是否正常导通，同时检查精密稳压源（如TL431）的基准电压和分压电阻是否正常，这些元件异常会导致输出电压偏离正常值。
辅助电路检查 开关电源的辅助电路包括过压保护、过流保护、过热保护等，若电源进入保护状态，应逐一排查保护触发条件，过流保护电路中的采样电阻是否变值，过压保护电路的稳压管是否击穿等，维修时可暂时断开保护电路（注意安全），观察电源是否恢复正常工作，以判断保护电路是否误动作。
常见故障元件与代换技巧
- 开关管：作为最容易损坏的元件之一，开关管击穿短路常导致保险熔断，更换时应选用相同型号或参数相当的元件，注意耐压值、电流容量和开关速度，安装时需确保散热良好，必要时添加导热硅脂。
- 光耦：反馈电路的核心元件，失效会导致输出电压失控，检测时可用万用表测量其内部发光二极管和光敏三极管的正反向电阻，判断是否开路或短路。
- PWM控制器：如UC3842，若其外围元件正常而输出异常，多为控制器损坏，更换时需注意工作电压和封装类型。
- 滤波电容：长期使用后容量下降或漏电，会导致输出电压纹波增大，选择电容时需注意耐压值、容量和温度系数。
- 精密稳压源：TL431失效会导致反馈电压异常，影响输出稳定性，检测时可通过调节其参考端电压，观察输出变化判断好坏。
维修注意事项与技巧
- 安全第一：维修时务必使用隔离变压器，避免因电源地线带电造成触电，滤波电容放电时，应使用大功率电阻短接，避免直接短路放电损坏电容。
- 逐步加电：对于严重短路故障，可采用逐步加电法，先断开负载，测量空载电压是否正常，再逐步接入负载，观察电压变化。
- 波形观察：使用示波器观察关键点波形是判断开关电源工作状态的有效手段，如开关管驱动波形、PWM控制器输出波形等。
- 参数匹配：更换元件时，务必注意电气参数匹配，特别是耐压、电流、功率等关键参数，避免二次损坏。
- 温度控制：长时间通电测试时，注意观察元件温度，特别是开关管、变压器等发热元件，必要时添加散热措施。
相关问答FAQs 问：DVD开关电源输出电压偏低，但负载正常，如何排查？ 答：输出电压偏低且负载正常，通常与反馈电路或控制电路有关，首先检查滤波电容容量是否下降，可用替换法验证，然后检测光耦是否导通正常，其发光二极管侧电流是否足够，再检查精密稳压源TL431的基准电压（通常为2.5V）和分压电阻是否变值，最后测量PWM控制器的反馈输入端电压是否正常，若反馈电压过低，会导致输出电压下降，开关管的饱和压降过高或驱动不足也会导致输出电压偏低，需一并检查。
问：维修时发现开关管反复击穿，是什么原因？ 答：开关管反复击穿通常由以下原因造成：1. 驱动电路故障，如驱动电阻变值、驱动电压不足，导致开关管工作在放大区而发热击穿；2. 反馈电路开路，导致输出电压升高，超出开关管耐压极限；3. 尖峰吸收电路失效，开关管关断时产生的尖峰电压无法被吸收，导致电压过高击穿；4. 开关管本身质量问题或安装不当，如散热不良、引脚虚焊等，维修时应逐一排查上述原因，特别是尖峰吸收电路中的二极管和电容是否正常，避免更换新管后再次击穿。
