在开始任何维修之前，请务必注意安全！ 电视内部有高压电，即使断电后，大电容中仍可能储存有致命电荷,非专业人士建议寻求有经验的维修师傅帮助。
（图片来源网络，侵删）
下面我将为您详细分析创维 42E60HR 的常见通病、故障现象、可能原因以及维修思路。
核心通病分析与维修思路
开机三无（红灯亮，但屏幕不亮，无声音）
这是最常见、也最典型的故障现象,通常表现为：
- 按下遥控器或机身上电源键，电源指示灯（红色）会亮起，但按一下待机键（或开机键）后，指示灯由红变蓝或熄灭，但屏幕全黑，无任何图像，也无任何声音（包括开机提示音）。
- 有时连电源指示灯都没有,保险丝熔断。
可能原因与维修思路：
-
电源板故障（概率最高，约70%-80%）
（图片来源网络，侵删）-
故障点A：副电源电路（VCC_STB电路）
- 现象： 按下待机键，电源灯没反应，或者灯闪烁一下就灭，测量副电源输出电压（通常是+5V_STB）为0V或严重偏低。
- 原因： 副电源芯片（常见的有TEA1771T、NCP1271等）及其外围电路损坏，最常见的是启动电阻开路、电源芯片本身击穿、反馈电路的光耦（如PC817）损坏、稳压二极管（如ZD1）击穿等。
- 维修思路：
- 先查保险丝F1： 如果保险丝熔断发黑，说明后级有严重短路，重点检查PFC（功率因数校正）电路的大功率MOS管（如STP12NM60N）是否击穿，以及桥堆是否击穿，更换损坏元件后，务必检查驱动电阻和门极电阻是否正常。
- 如果保险丝F1完好： 通电测量副电源输出端的+5V_STB电压，如果为0V,则故障在副电源电路。
- 断电测量： 用万用表二极管档测量副电源芯片各脚对地有无短路，如果发现对地短路，可能是芯片本身或外围电容（如Cxy）损坏。
- 重点检查元件： 启动电阻（通常为1MΩ左右的大电阻）、电源芯片、光耦、稳压二极管（18V左右），这些是副电源电路的“重灾区”。
-
故障点B：主电源电路（PFC和+12V/+24V输出）
- 现象： 副电源+5V_STB电压正常，但按开机键后，主电源无电压输出（如+12V、+24V为0V）。
- 原因： 开机控制信号（通常是PS-ON或ON/OFF）未能到达主电源，或者主电源的PFC电路或LLC谐振电路未工作。
- 维修思路：
- 测量开机控制信号： 在电源板上找到PS-ON（或类似标识）的测试点，正常情况下，待机时为低电平（0V），开机后变为高电平（如3.3V或5V），如果此信号不变，则问题可能在主板或系统控制部分（见下文）。
- 检查PFC电路： PFC电路不工作，会导致主电源无输出，检查PFC驱动芯片（如NCP1394、SG6848等）、PFC电感、PFC MOS管、PFC供电的大电容（如450V电解电容）是否正常,PFC电压正常时应在380V左右。
- 检查LLC谐振电路： PFC电压正常但主电源无输出，通常是LLC部分故障，检查LLC驱动芯片、谐振电容、变压器、次级整流二极管（如MUR460）等。
-
-

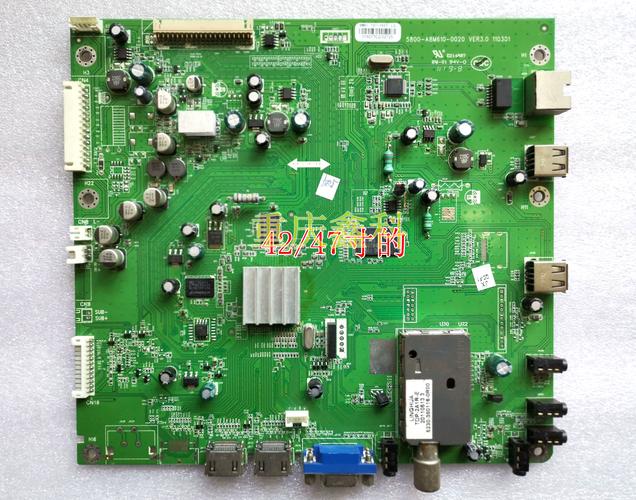

主板故障（概率次之）
- 故障点：系统控制MCU（微控制器）或其工作条件不满足。
- 现象： 电源板副电源+5V_STB正常，但按开机键后，PS-ON信号始终为低电平，无法启动主电源，或者，主板上的晶振（如8MHz或24MHz）、复位电路、供电电路有问题,导致MCU无法工作。
- 维修思路：
- 测量PS-ON信号： 确认该信号在开机时有无高电平输出，如果没有,则故障在主板。
- 检查MCU工作条件： 测量MCU的VCC供电（通常是3.3V或5V）、复位脚电压、晶振两脚的波形（用示波器），如果供电正常但无波形,可能是晶振或负载电路问题。
- 检查按键和红外接收头： 有时是按键板或红外接收头短路，导致MCU一直处于复位状态，可以尝试断开按键板排线,看能否开机。
- 故障点：系统控制MCU（微控制器）或其工作条件不满足。
-
逻辑板故障（概率较低）
（图片来源网络，侵删）- 现象： 电源板所有电压都正常输出，但屏幕依然是黑的,用手电筒照射屏幕能看到非常暗淡的图像。
- 原因： 逻辑板负责处理和驱动TCON时序,它损坏后无法点亮屏幕背光和驱动面板。
- 维修思路： 此故障相对少见，可以尝试将逻辑板拔下重新插紧，或者测量其供电是否正常，如果确认电源和主板都正常,最后才考虑更换逻辑板。
屏幕竖线或竖带
这是液晶面板本身或其驱动电路（TCON）的常见问题。
- 现象： 屏幕上出现一条或多条固定的竖线、竖带，颜色可能是白色、红色、蓝色或黄色，不受信号源影响,通常覆盖整个屏幕。
- 可能原因：
- TCON板（时序控制板）故障： TCON板负责控制每个像素点的开启和关闭，是驱动逻辑的核心，其上的驱动IC或排线接口虚焊、损坏,会导致竖线。
- 排线问题： 连接主板/电源板与TCON板，或TCON板与液晶屏的软排线接触不良、折断或有污渍。
- 液晶屏本身损坏（最严重）： 如果是液晶屏内部的玻璃基板或驱动电路损坏,则无法修复。
- 维修思路：
- 重新插拔排线： 这是最简单、成本最低的尝试，关机断电，将所有相关的软排线拔下，用橡皮擦或酒精棉片清洁金手指部分，然后重新插紧,确保插到底。
- 敲击法： 轻轻敲击屏幕边缘或TCON板区域，如果竖线有变化，可能是虚焊，可以尝试对TCON板上 suspected 的驱动IC进行补焊。
- 更换TCON板： 如果清洁和补焊无效，可以尝试寻找同型号的TCON板进行替换,这是最常见的维修方案。
- 判断屏幕： 如果更换TCON板后问题依旧，那基本可以断定是液晶屏本身损坏，维修成本极高,通常建议直接更换电视。

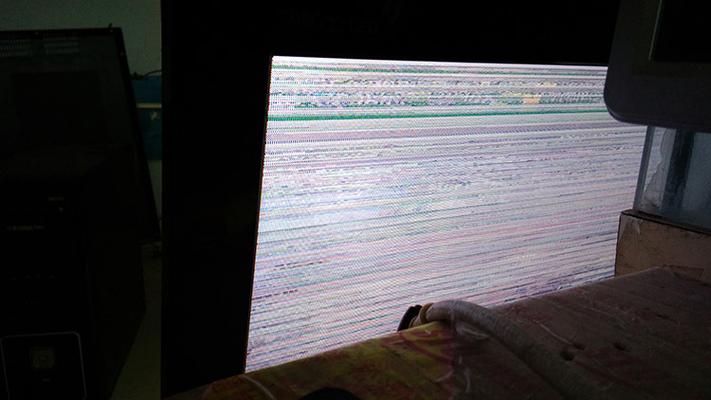

屏幕横线或花屏
- 现象： 屏幕上出现固定的横线、图像撕裂、色彩混乱、出现马赛克等。
- 可能原因：
- TCON板故障： 和竖线类似,TCON板的时序控制或数据驱动部分出现问题。
- 信号问题： 主板送出的LVDS或RGB信号不稳定,导致TCON无法正确解析。
- 排线问题： 信号排线接触不良。
- 维修思路：
- 检查信号源： 换个HDMI接口或换根线,排除外部信号源问题。
- 重新插拔排线： 同样是第一步,检查主板到TCON的信号排线。
- 测量信号： 有维修经验者
