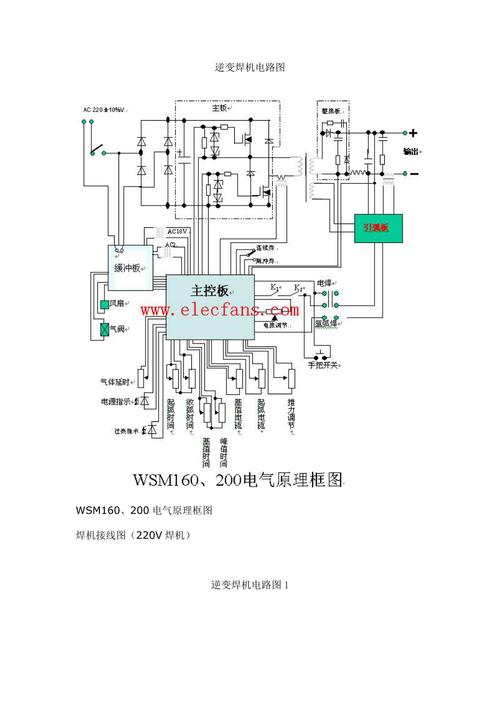

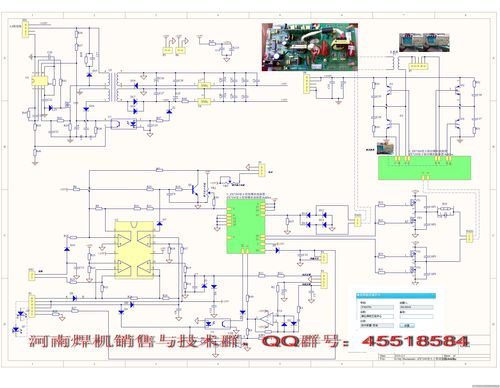

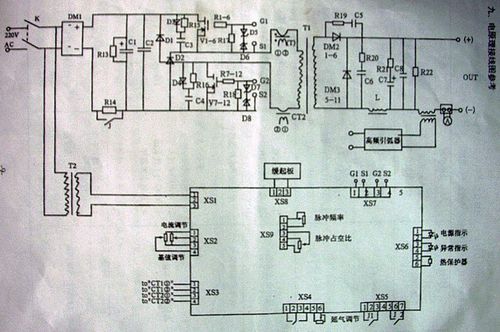

IGBT焊机维修电路图是维修过程中的核心参考,需结合主电源电路、控制电路、驱动电路及保护电路等多模块综合分析，主电源电路通常包括整流模块（如三相桥式整流将380V交流转换为直流）、滤波电容（稳定直流电压，减少纹波）及IGBT逆变桥（将直流转换为高频交流，经变压器降压后整流输出），IGBT模块是关键元件，需检测其C-E极间阻值（正常时万用表二极管档测正向压降约0.5-0.7V，反向无穷大），并检查驱动波形是否为标准的10-15V方波。
控制电路以PWM芯片（如SG3525、TL494）为核心，生成驱动信号，通过调节占空比控制输出功率，需重点检测芯片的振荡电路（外接RT、CT参数是否正常）、反馈电路（电压/电流采样信号是否准确）及死区控制端电压（通常为0.1-0.5V，防止上下桥臂直通），驱动电路则负责将PWM信号放大至IGBT所需的驱动电压，常见问题有光耦（如TLP250）损坏导致无驱动输出，或驱动电阻、稳压管（如15V稳压管）异常引起驱动电压不足。
保护电路包括过流保护（通过电流采样电阻或霍尔传感器检测输出电流，超过阈值时封锁驱动信号）、过压保护（检测直流母线电压，异常时触发保护）及过热保护（IGBT基板温度传感器，如热敏电阻，温度过高时切断输出），维修时需逐一排查保护电路的触发条件，例如过流保护是否因输出短路或IGBT击穿误触发，可通过断开保护电路临时通电（注意安全）判断故障点。
以下是IGBT焊机常见故障与电路图关联点的排查方向：
| 故障现象 | 可能涉及的电路模块 | 电路图关键检测点 |
|---|---|---|
| 无输出电压 | 主电源、驱动电路、控制电路 | 整流输出电压、PWM芯片振荡脚波形、IGBT驱动波形、光耦供电是否正常 |
| 输出电压偏低 | 反馈电路、IGBT逆变桥 | 电压采样电阻阻值、PWM芯片反馈端电压、IGBT模块是否软击穿 |
| 频繁过流保护 | 过流保护电路、输出回路 | 电流采样电阻值、霍尔传感器输出电压、输出端是否短路或滤波电容失效 |
| 工作中异常停机 | 过热保护、过压保护电路 | 温度传感器阻值、直流母线电压检测点、保护电路触发信号是否误发 |
维修时需注意安全,首先断电并放电（滤波电容存储高压），使用隔离变压器供电，若电路图标注不清晰，可结合实物绘制关键部分草图，重点标注IGBT、驱动芯片、采样元件的位置及参数，对于老旧焊机，需检查电容是否鼓包、电阻是否烧焦、PCB板是否有虚焊，这些外观问题往往能快速定位故障。
相关问答FAQs
Q1：IGBT焊机驱动电路无输出，如何通过电路图排查？
A：首先查阅电路图找到驱动芯片（如TLP250）的供电脚（通常为15V），检测供电是否正常；然后用示波器观察芯片输入脚是否有PWM信号（来自控制电路），若无则检查PWM芯片输出及光耦；若输入信号正常但输出无，多为光耦损坏或驱动电阻开路，同时需检查驱动电路的负偏压（-5V左右）是否存在，若无则可能导致IGBT误导通。
Q2：维修时发现IGBT模块炸裂，电路图上需重点检查哪些部分？
A：IGBT炸裂通常由过流、过压或驱动异常引起，需重点检查：①驱动电路：驱动电压是否为15V/-5V，波形是否有振荡；②过流保护电路：电流采样电阻是否开路或阻值变大，导致保护失效；③直流母线电压：是否因整流模块或滤波电容异常导致电压过高；④IGBT缓冲电路（RC缓冲电路）的电阻电容是否失效，以吸收尖峰电压，更换IGBT前务必排查上述问题，否则可能再次损坏。
