2025年是硅光子技术发展历程中具有里程碑意义的一年，这一年在技术突破、产业应用和生态构建等多个维度均取得了显著进展，作为融合了微电子与光电子技术的交叉领域，硅光子技术以硅基材料为平台，通过光子替代电子进行数据传输与处理，旨在解决传统集成电路面临的带宽、延迟和功耗瓶颈，2025年，随着5G商用化加速、数据中心流量爆炸式增长以及人工智能对算力需求的激增，硅光子技术从实验室研究加速向产业化落地,成为全球半导体和通信领域关注的焦点。
在技术研发层面，2025年硅光子技术在核心器件与集成架构方面取得了多项突破，传统硅光子器件受限于硅材料的间接带隙特性，光源效率较低一直是产业化的主要瓶颈，2025年，研究人员在硅基混合集成光源领域取得重要进展，通过将III-V族半导体材料（如InP）与硅基光波导键合，实现了高效、稳定的激光器输出，加州大学圣塔芭芭拉分校团队在《Nature Photonics》发表的研究中，采用晶圆级键合技术制备的硅基激光器，输出功率达到毫瓦级，波长稳定性优于±0.1nm，为数据中心光模块的低成本光源提供了可行方案，硅基调制器与探测器性能也持续优化，英特尔公司展示了基于硅基马赫-曾德尔调制器的100G PAM4调制器，其带宽超过50GHz，功耗低于10pJ/bit，较传统铌酸锂调制器降低30%以上的功耗,满足了高速光模块对能效的严苛要求。

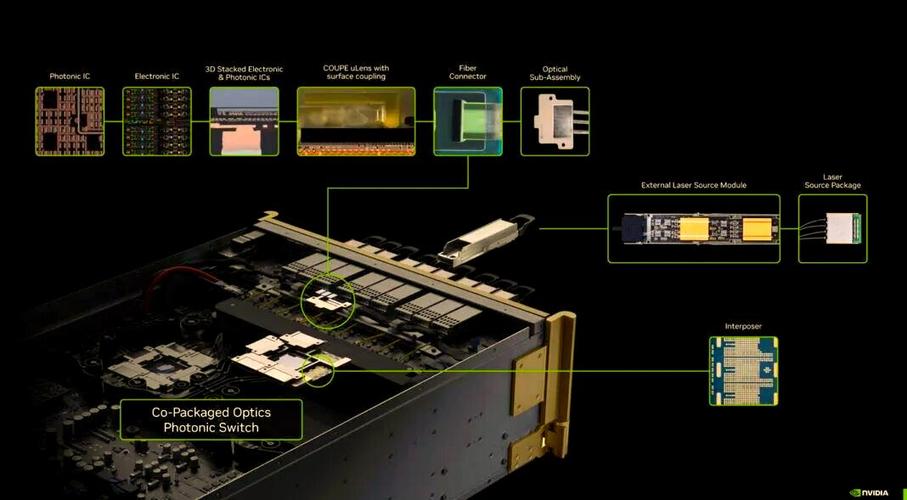

在集成架构方面，2025年“硅光异构集成”成为主流技术路线，通过将不同功能的光子器件（如激光器、调制器、探测器、波导等）与驱动电路、控制芯片在硅基平台上三维集成，实现了光电子系统的单片化集成，IBM公司展示了基于硅光异构集成的40G/100G收发芯片，该芯片尺寸仅3mm×3mm，包含64个光通道，集成度较分立器件方案提升10倍以上，硅光子技术与CMOS工艺的兼容性进一步深化，台积电宣布其22nm FD-SOI工艺平台可支持硅光子器件制造，为大规模量产奠定了基础,下表总结了2025年硅光子技术部分关键指标的进展情况：
| 技术指标 | 2025年水平 | 2025年进展 | 提升幅度 |
|---|---|---|---|
| 激光器输出功率 | <1mW | 2-5mW（混合集成） | 100%-400% |
| 调制器带宽 | 35GHz | 50GHz（PAM4） | 约43% |
| 探测器响应速度 | 40GHz | 45GHz | 5% |
| 集成通道数 | 32通道 | 64通道 | 100% |
| 单通道功耗 | 15pJ/bit | <10pJ/bit | 降低>30% |
产业应用方面，2025年硅光子技术开始从数据中心向更广泛的领域渗透，在数据中心光模块市场，100G和400G光模块需求激增，硅光方案凭借成本优势和可扩展性快速渗透，谷歌、亚马逊等大型互联网厂商在其数据中心中试用了基于硅光技术的400G光模块，相比传统方案，其功耗降低40%，成本下降25%，在5G领域，硅光技术被用于前传和中传光模块，支持25G/50G高速信号传输，诺基亚、华为等设备商展示了基于硅光的5G光模块原型，尺寸仅为传统方案的1/3，满足了5G基站小型化、低功耗的需求，硅光技术在量子计算、生物传感等新兴领域也展现出潜力，例如MIT团队利用硅光子芯片实现了量子纠缠光源的片上集成,为量子通信的实用化提供了新路径。
生态构建是2025年硅光子技术发展的另一重要特征，为推动产业链协同，多家企业成立了产业联盟，2025年2月，英特尔、思科、IBM等公司联合成立“硅光互连联盟”，旨在制定硅光子技术标准和测试规范，促进产业链上下游合作，在资本层面，硅光初创企业获得密集融资，美国的Photonix、美国的Lumentum等公司累计融资超过5亿美元，用于硅光芯片量产线的建设，中国方面，华为、中兴等企业加大硅光技术研发投入，中科院半导体所在硅基调制器芯片领域取得突破，100G硅光调制器芯片通过可靠性测试,标志着中国在硅光产业化方面迈出重要一步。
尽管2025年硅光子技术取得了显著进展，但仍面临一些挑战，首先是光源的集成度与成本问题，虽然混合集成方案有所突破，但晶圆键合工艺的良率和成本仍需优化，其次是高频高速器件的可靠性，随着传输速率向400G、800G演进，器件的散热和信号完整性问题日益突出，硅光产业链的成熟度仍需提升，从设计工具、制造工艺到封装测试，各环节的标准尚未完全统一,限制了规模化应用。
展望未来，2025年的技术积累为硅光子技术在2025年代的爆发奠定了基础，随着5G全面商用、AI算力需求的持续增长以及云计算中心的规模扩张，硅光子技术将在高速光模块、光互连、量子计算等领域发挥核心作用，据Yole Development预测，全球硅光子市场规模将从2025年的5亿美元增长至2025年的30亿美元，年复合增长率超过35%，在这一过程中，技术创新与产业生态的深度融合将进一步推动硅光子技术从“替代方案”向“主流方案”转变,成为支撑数字经济时代信息传输的关键基石。
相关问答FAQs：
Q1：2025年硅光子技术在解决光源瓶颈方面取得了哪些关键突破？
A1：2025年硅光子技术的光源突破主要集中在硅基混合集成方向，通过将III-V族半导体材料（如InP）与硅基光波导采用晶圆级键合技术集成，实现了高效激光器的制备，加州大学圣塔芭芭拉分校团队开发的硅基激光器输出功率达到2-5mW，波长稳定性优于±0.1nm，显著提升了硅光源的性能，英特尔等企业通过优化异质集成工艺，降低了激光器的制造成本,为数据中心光模块的低成本光源提供了可行方案。
Q2：硅光子技术在2025年数据中心应用中的优势是什么？
A2：2025年硅光子技术在数据中心应用中的核心优势体现在高带宽、低功耗和低成本三个方面，通过硅基光子芯片的高密度集成（如64通道集成），实现了单芯片400G的传输能力，较传统分立器件方案提升10倍以上；调制器功耗降低至10pJ/bit以下，总功耗比传统铌酸锂方案降低30%；利用CMOS工艺兼容性，实现了规模化生产，使光模块成本下降25%以上，这些优势有效满足了数据中心对高速率、低延迟、低能耗的需求，成为100G/400G光模块的主流技术路线之一。
