ka3525a电路维修是电子维修领域中较为常见的工作,该芯片是一款性能优良的电流控制型pwm控制器，广泛应用于开关电源、dc-dc变换器等电路中，由于其工作在高电压、大电流状态，故障率相对较高，掌握其维修方法和技巧对于电子维修人员来说至关重要，本文将详细介绍ka3525a电路的常见故障现象、原因分析、维修步骤及注意事项，帮助维修人员快速定位并解决问题。

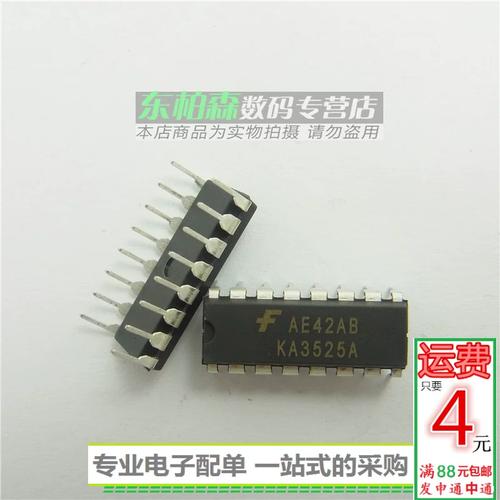

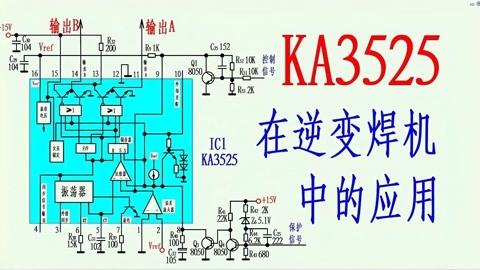

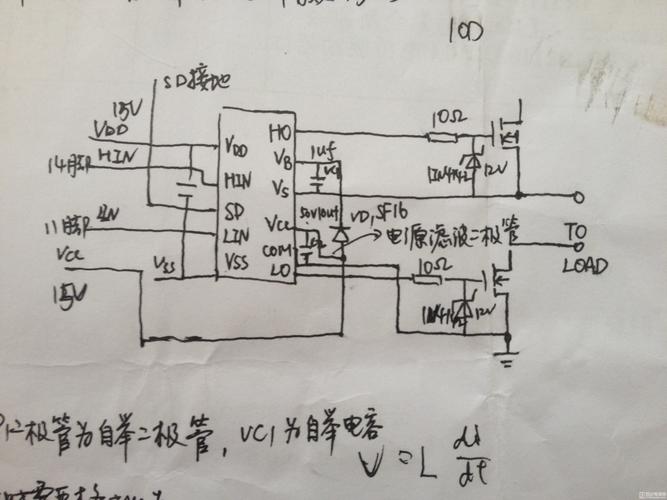

在维修ka3525a电路之前,必须了解其基本工作原理和引脚功能，ka3525a内部包含基准电压源、误差放大器、振荡器、 pwm比较器、触发器、输出驱动级以及欠压锁定电路等部分，其关键引脚功能如下：1脚为误差放大器反向输入端，通常接反馈电压；2脚为误差放大器同向输入端，接给定电压；3脚为误差放大器输出端，可接补偿网络；4脚为振荡器输出端，可外接电阻电容决定振荡频率；5脚为振荡器定时电容端；6脚为振荡器定时电阻端；7脚为放电端，与5脚外接电容配合工作；8脚为接地端；9脚为pwm比较器反向输入端，通常接振荡器锯齿波电压；10脚为pwm比较器同向输入端，可接误差放大器输出或外部控制信号；11脚和14脚为两个图腾柱输出端，可直接驱动功率mosfet或igbt；12脚为电源端，工作电压通常为8v至35v；13脚为同步输入端，可外接同步信号实现多芯片同步工作，熟悉这些引脚功能是进行电路维修的基础。
当ka3525a电路出现故障时,常见的故障现象包括无输出电压、输出电压偏低、输出电压偏高、输出电压不稳定、输出波形异常等，针对这些故障现象，需要逐步进行排查，维修时，应遵循先断电后通电、先静态后动态、先简单后复杂的原则，确保维修过程安全高效。
对于无输出电压的故障,首先应检查保险管是否熔断，若保险管熔断，说明电路存在短路性故障，需重点检查功率变换电路中的mosfet、igbt等功率器件是否击穿，以及吸收回路（如rc缓冲电路）是否损坏，应检查ka3525a的12脚电源端对地是否短路，若短路则需更换ka3525a芯片，若保险管完好，则应测量ka3525a的12脚电压是否正常，若无电压或电压过低，需检查电源启动电路（如启动电阻、辅助电源等）是否正常，若12脚电压正常，再测量11脚和14脚是否有pwm驱动波形输出，若无波形输出，可能是ka3525a芯片损坏或其外围电路异常；若有波形输出，则需检查功率变换电路、整流滤波电路是否正常。
输出电压偏低故障的原因较为复杂,可能包括输入电压不足、负载过重、反馈回路异常、ka3525a内部误差放大器或pwm比较器故障等，维修时，应先断开负载，测量空载输出电压是否恢复正常，若恢复正常，则说明负载过重，需检查负载电路是否存在短路或过流故障，若空载电压仍偏低，则需检查反馈回路，重点测量误差放大器2脚的给定电压和1脚的反馈电压是否正常，以及3脚的补偿网络是否损坏，应检查振荡器是否工作正常，测量4脚是否有锯齿波输出，5脚和6脚外接的定时电阻电容是否变值，功率mosfet的导通电阻增大或整流二极管正向压降过大也可能导致输出电压偏低，需逐一排查。
输出电压偏高故障通常是由于反馈回路开路或ka3525a内部pwm比较器故障导致占空比过大引起的,维修时，应重点检查反馈回路的元器件，如光耦合器、精密稳压管（tl431）、采样电阻等是否损坏，光耦合器内部发光二极管或光敏三极管开路、tl431击穿或开路都可能导致反馈电压异常，从而使输出电压升高，应测量ka3525a的10脚电压是否正常，若电压过高，可能是误差放大器输出异常或10脚外接电路故障。
输出电压不稳定或输出波形异常故障可能与振荡器频率不稳定、供电电压波动、负载突变或元器件接触不良等因素有关，维修时，应先检查振荡器的外接定时电阻电容是否虚焊或变值，必要时进行更换，然后检查ka3525a的12脚供电电压是否稳定，若波动较大，需检查辅助电源滤波电容是否失效，应检查功率变换电路中的元器件是否存在虚焊或参数漂移现象，以及吸收回路是否正常工作，对于波形异常的情况，可用示波器观察ka3525a各关键点的波形，如振荡器锯齿波、pwm驱动波形等，通过与正常波形对比，判断故障部位。
在维修过程中,需要注意以下几点：一是安全第一，维修前务必切断电源，并对大容量电容进行放电，避免触电或损坏元器件；二是使用合适的工具和仪器，如万用表、示波器、信号发生器等，确保测量准确；三是更换元器件时，应选用同型号、同参数的元器件，尤其是功率器件和精密稳压器件，避免参数不匹配导致新的故障；四是对于软故障，如元器件性能漂移，应尽量使用替换法进行判断，避免盲目拆卸；五是维修完成后，应进行全面的性能测试，包括输出电压精度、负载调整率、电压调整率、纹波电压等指标，确保电路恢复正常工作。
为了更直观地展示ka3525a常见故障及维修方法,以下表格总结了部分典型故障现象、可能原因及维修措施：
| 故障现象 | 可能原因 | 维修措施 |
|---|---|---|
| 无输出电压 | 保险管熔断；功率器件击穿；ka3525a电源端短路；启动电路故障 | 更换保险管；检查更换mosfet等功率器件；测量ka3525a12脚对地电阻；检查启动电阻及辅助电源 |
| 输出电压偏低 | 输入电压不足；负载过重；反馈回路异常；定时电阻电容变值；整流二极管损坏 | 测量输入电压；断开负载判断；检查反馈回路元器件；测量5、6脚电阻电容值；检查整流二极管 |
| 输出电压偏高 | 反馈回路开路；tl431或光耦合器损坏；ka3525a内部pwm比较器故障 | 检查光耦合器、tl431及采样电阻；测量ka3525a各脚电压；更换ka3525a芯片 |
| 输出电压不稳定 | 振荡器定时元件虚焊；供电电压波动；负载突变；元器件接触不良 | 检查并重焊定时电阻电容；检查辅助电源滤波电容；检查负载电路；检查各元器件焊接情况 |
ka3525a电路维修需要扎实的理论基础和丰富的实践经验,维修人员应熟悉芯片的工作原理和引脚功能，掌握科学的维修方法和步骤，针对不同的故障现象进行系统分析，逐步排查，快速定位故障点，在维修过程中应注意安全规范，避免因操作不当造成二次损坏，确保维修质量和效率。
相关问答FAQs：
-
问：维修ka3525a电路时，如何判断是芯片本身损坏还是外围电路故障？ 答：判断ka3525a芯片是否损坏，可先测量其各引脚对地电阻值，与正常值进行对比（注意需断开外围电路），若电阻值异常，如电源端对地短路或输出端对地电阻过小，则可能芯片损坏，进一步可通电测量关键点电压，如12脚电源电压是否正常，11脚和14脚是否有驱动波形输出，若无驱动波形且外围电路（如供电、振荡器、反馈回路）正常，则可判断芯片损坏，可用替换法，更换同型号ka3525a芯片，若故障排除，则说明原芯片损坏。
-
问：ka3525a电路输出电压纹波过大，可能是什么原因导致的？ 答：输出电压纹波过大通常与滤波电路、功率变换电路或反馈回路有关，可能的原因包括：输出滤波电容容量减小或失效，导致滤波效果变差；功率mosfet的开关速度过快，导致开关损耗增大，可通过调整栅极串联电阻来改善；整流二极管的恢复时间过长，产生较高的反向恢复电流，可更换快速恢复二极管或肖特基二极管；吸收回路（rc缓冲电路）参数不合适，无法有效抑制电压尖峰；反馈回路补偿网络参数设计不当，导致动态响应变差，需调整补偿电阻电容值；负载电流过大或负载突变也可能导致纹波增大，需检查负载电路是否正常。
