AMOLED（Active-Matrix Organic Light-Emitting Diode）作为当前显示技术领域的重要分支，其核心竞争力源于独特的核心技术体系，涵盖了材料科学、器件结构、驱动机制及制造工艺等多个维度，这些技术的协同作用，共同造就了AMOLED在色彩表现、对比度、响应速度等方面的卓越性能，同时也推动了其在智能手机、电视、可穿戴设备等终端的广泛应用。
核心材料技术：AMOLED性能的基础

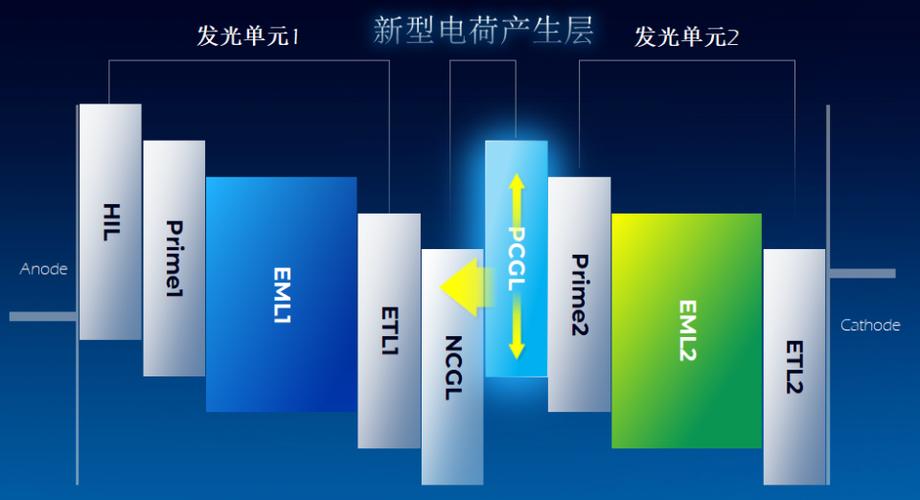

AMOLED的发光原理是基于有机材料在电场激发下的电致发光，因此有机发光材料是决定其性能的关键，核心技术体现在红、绿、蓝三基色发光材料的研发与优化上，早期的AMOLED多采用小分子发光材料，通过真空蒸镀工艺制备，优点是材料纯度高、发光效率稳定，但存在大面积成膜均匀性差、成本高等问题，随后，高分子发光材料（如PPDs和PPVs）的兴起通过溶液法制备，降低了制造成本，但在效率和寿命方面仍存在瓶颈，近年来，磷光材料（如铱、铂配合物）和热活化延迟荧光（TADF）材料的突破，显著提升了器件的内外量子效率，使得AMOLED在低功耗下实现高亮度输出成为可能，磷光绿光材料的效率已超过30%，而TADF材料无需贵金属，有望进一步降低成本，空穴传输材料（如NPB）和电子传输材料（如Alq3）的匹配优化，确保了载流子在发光层的高效复合，减少了非辐射复合导致的能量损失,从而延长了器件寿命。
器件结构与薄膜晶体管（TFT）背板技术：实现精准驱动
AMOLED的“主动矩阵”特性依赖于TFT背板对每个像素点的独立驱动，其技术路线直接决定了显示器的分辨率、刷新率和稳定性，目前主流的TFT技术包括非晶硅（a-Si）、低温多晶硅（LTPS）和氧化物半导体（如IGZO），a-Si TFT成本低、工艺成熟，但电子迁移率较低（约0.5 cm²/V·s），难以满足高分辨率、高刷新率的需求，多用于中低端AMOLED产品，LTPS TFT通过激光结晶工艺大幅提升电子迁移率（可达100 cm²/V·s以上），支持高分辨率驱动和快速响应，但工艺复杂、成本较高，且存在大尺寸面板均匀性控制难题，IGZO TFT则平衡了性能与成本，其电子迁移率（约10-50 cm²/V·s）介于a-Si和LTPS之间，同时具备低温制备、高均匀性等优点，成为大尺寸AMOLED和高端智能手机面板的首选，在器件结构方面，顶部发射（Top Emission）结构因开口率高、色彩表现优异成为主流，而底部发射（Bottom Emission）结构成本较低，适合对色彩要求不高的场景，像素补偿电路（如7T1C、8T2C）的设计，通过补偿TFT阈值电压漂移，有效抑制了AMOLED的“烧屏”现象,提升了长期使用的稳定性。
驱动与像素排列技术：优化显示效果与功耗
AMOLED的驱动技术直接影响显示画面的细腻度和能效，PWM（脉冲宽度调制）和DC（直流）调光是两种主流的亮度调节方式，PWM调光通过改变脉冲占空比控制亮度，低亮度下频闪问题较为明显，易导致视觉疲劳；DC调光则通过直接调节电流实现亮度变化，无频闪，但存在色彩偏移问题，目前高端AMOLED产品多采用高频PWM调光（如1000Hz以上）或混合调光技术，兼顾了低功耗与视觉健康，在像素排列方面，早期AMOLED采用PenTile排列（每个像素包含2个子像素，如RGBG或BGRB），减少了像素数量，降低了驱动复杂度，但存在像素密度感知不足的问题，后来三星推出的Diamond Pixel排列（每个像素包含R、G、B三个子像素，呈菱形分布）和苹果采用的RGB排列（标准三像素排列），显著提升了像素密度和显示细腻度，尤其在4K及以上分辨率面板中优势明显，局部调光（Local Dimming）技术的应用，通过独立控制像素区域的亮度，进一步增强了AMOLED的对比度（理论值无限:1）,使黑色表现更加纯粹。
封装与制造工艺技术：保障寿命与良率
AMOLED的有机发光材料对水和氧气极为敏感，因此封装技术是延长器件寿命的关键，传统封装采用玻璃盖板+紫外固化胶（UV-LOCA）的方式，但存在厚度大、重量大等问题，近年来，薄膜封装（TFE）技术快速发展，通过交替沉积无机层（如Al₂O₃、SiNₓ）和有机层形成致密阻隔层，可将水氧渗透率降低至10⁻⁶ g/m²·day以下，同时实现超薄封装（厚度＜10μm），适用于柔性AMOLED，在制造工艺方面，蒸镀技术（如FMM精细金属掩膜版）仍是高分辨率AMOLED的主流工艺，但FMM的精度限制（约25μm）成为2K以上分辨率面板的瓶颈，为此，业界正在探索无掩膜蒸镀（FMM-Free）和喷墨打印（Inkjet Printing）技术，喷墨打印通过精确控制有机墨滴的沉积位置，减少材料浪费，降低成本，且适用于大尺寸面板，但目前存在墨水材料兼容性、打印精度等挑战，激光退火、激光剥离等工艺的引入，提升了基板和薄膜层的加工精度，为柔性AMOLED的折叠、弯曲提供了工艺支持。
柔性与可折叠技术：拓展应用边界
柔性AMOLED的核心在于基板材料与结构设计的创新，传统玻璃基板无法实现弯曲，因此聚酰亚胺（PI）成为柔性基板的首选材料，其耐高温、柔韧性好，但表面粗糙度较高，需通过多层涂层改善，在结构设计上，薄化封装（TFE）和应力缓冲层的应用，使AMOLED面板可承受数十万次的弯折测试，可折叠AMOLED则进一步挑战了铰链设计与屏幕保护技术，如三星Galaxy Z系列采用的“铰链式”折叠结构，通过动态弯折补偿和超薄柔性玻璃（UTG）盖板，实现了屏幕的反复开合，屏下摄像头（Under-Display Camera，UDC）技术的集成，通过像素排列优化和透明TFT设计，使摄像头区域实现“无开孔”显示,提升了屏占比和一体化美感。
相关问答FAQs

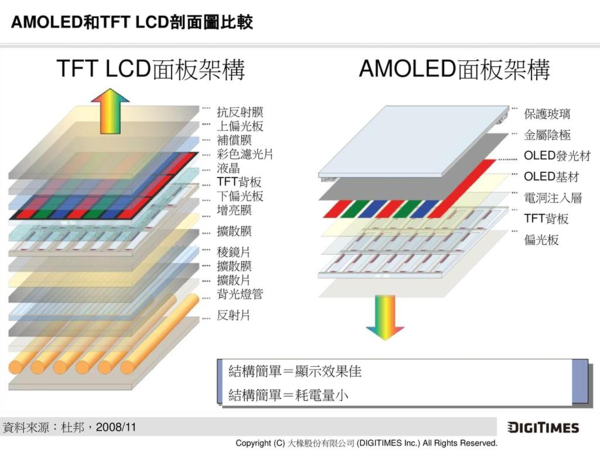

Q1：AMOLED与LCD的核心技术差异是什么？
A1：AMOLED与LCD的核心技术差异主要体现在发光原理、驱动方式和结构设计上，AMOLED为自发光显示，每个像素点独立发光，无需背光模组，因此具有更高的对比度、更快的响应速度和更低的功耗；而LCD为被动发光，依赖背光层（如LED）和液晶分子的偏振调节，存在漏光、视角受限等问题，在材料方面，AMOLED依赖有机发光材料和TFT背板驱动，而LCD的核心是液晶面板、彩色滤光片和背光光源，AMOLED的柔性显示技术更为成熟,而LCD的柔性化仍面临工艺瓶颈。
Q2：如何解决AMOLED“烧屏”问题？
A2：“烧屏”是AMOLED因长时间显示静态画面导致的像素老化不均问题，可通过多种技术缓解：①像素补偿电路（如7T1C），实时补偿TFT阈值电压漂移，平衡像素电流；②动态像素刷新技术，通过移动像素排列或微调亮度分布，避免局部像素持续高负荷工作；③自动亮度调节和屏保策略，限制静态显示时间；④高稳定性发光材料研发，提升有机材料的寿命和抗老化能力，用户日常使用中避免长时间显示高对比度静态画面（如导航地图、任务栏），开启“像素移动”等设置，可有效降低“烧屏”风险。
