SMT加工技术方案是现代电子制造中的核心环节,其质量与效率直接决定电子产品的性能、可靠性及生产成本，以下从工艺流程、关键设备、质量控制、材料管理及发展趋势五个维度，详细阐述SMT加工的技术方案。
工艺流程设计

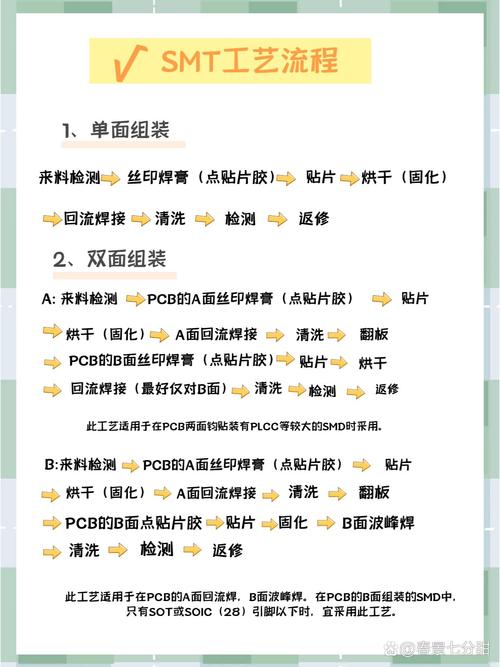

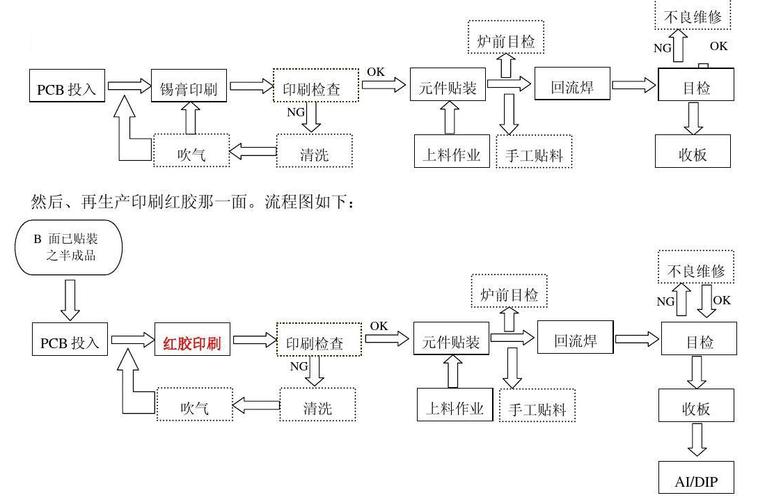

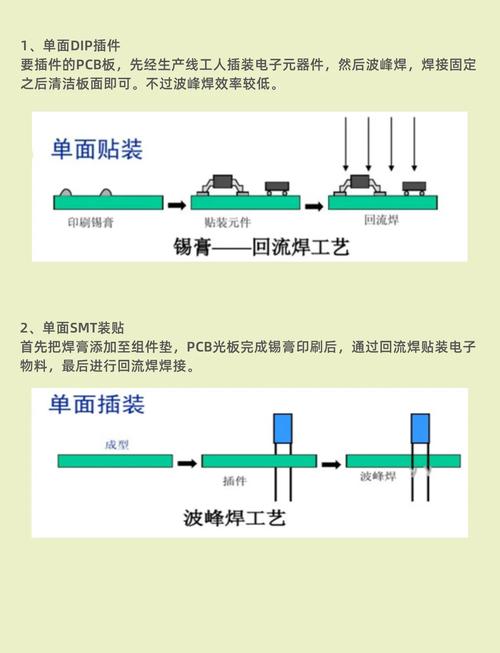

SMT加工工艺流程需根据产品类型（如消费电子、汽车电子、工业控制等）和元器件特性（如0201封装、BGA、QFN等）进行定制化设计，典型流程包括：PCB来料检测、锡膏印刷、SPI检测、贴片、回流焊接、AOI检测、X-Ray检测、PCBA清洗、功能测试及包装出货，锡膏印刷和回流焊接是影响焊接质量的关键工序，需通过参数优化确保焊膏厚度、精度及焊点可靠性，对于高密度组装产品，还需增加选择性波峰焊或手工焊接工序，以满足复杂连接需求。
关键设备配置与参数优化
-
锡膏印刷机：采用全自动钢网印刷机，配备激光定位系统，确保钢网与PCB对精度±0.025mm，钢网厚度需根据元器件间距和焊盘尺寸设计，一般0201元件选用0.1mm厚钢网，BGA选用0.12-0.15mm厚钢网，印刷参数包括刮刀压力（3-5kg）、印刷速度（10-30mm/s）及脱模速度（0.3-0.8mm/s），需通过SPI（锡膏厚度检测仪）实时监控焊膏厚度，公差控制在±15%以内。
-
贴片机：根据产能和精度要求选择高速贴片机（如YAMAHA YSM系列）和多功能贴片机（如FUJI NXT系列），高速贴片机贴装速度达0.1秒/片，适用于0402、0603等小型元件；多功能贴片机支持BGA、连接器等大型元件贴装，定位精度±0.025mm，贴片程序需通过CAD数据导入和优化，避免元件偏移、立碑等缺陷。
-
回流焊炉：采用温区可控的热风回流焊炉，一般具备8-10个温区，预热区（150-180℃）、保温区（180-200℃）、回流区（峰值温度235-250℃）和冷却区（冷却速率3-5℃/s），温度曲线需根据锡膏类型（如无铅焊料Sn96.5/Ag3.0/Cu0.5）和PCB厚度进行调试，确保焊接无冷焊、虚焊，避免元器件因热应力损坏。
（图片来源网络，侵删）
质量控制体系
SMT加工需建立“全流程质量控制”体系，涵盖来料检验、过程控制及成品检测三个阶段：
- 来料检验：PCB需检测阻焊层厚度、翘曲度（≤0.07%）、平整度；元器件需检查包装湿度（MSD等级）、引脚氧化情况及规格书一致性。
- 过程控制：SPI检测焊膏印刷缺陷（如连锡、少锡），AOI检测贴装偏移、缺件、错件，X-Ray检测BGA焊球虚焊、桥接。
- 成品检测：通过ICT（在线测试）和FCT（功能测试）验证PCBA电气性能，结合外观检查和包装规范，确保出货产品合格率≥99.5%。
材料管理与工艺兼容性
- 锡膏选择：无铅锡膏熔点217-227℃，需匹配回流焊温度曲线；有铅锡膏熔点183-190℃，适用于对温度敏感的元器件，锡膏存储需控制在2-10℃，使用前回温4-6小时，避免吸湿。
- PCB表面处理：常见工艺有喷锡（HASL）、沉金（ENIG）、OSP（有机涂覆），其中ENIG适用于高可靠性产品，OSP成本低但需在24小时内完成焊接。
- 元器件管理：MSD（湿敏敏感）元件需干燥柜存储（湿度＜10%），贴装前按MSD等级进行烘烤（如MSD3级125℃烘烤24小时），避免回流焊时发生“爆米花”现象。
发展趋势与技术挑战
- 微型化与高密度：01005元件（0.4mm×0.2mm）和超细间距QFP（间距0.3mm）的普及，对贴片机精度和钢网印刷技术提出更高要求。
- 智能化与自动化：通过MES（制造执行系统）实现生产数据实时监控，结合AI视觉检测技术提升缺陷识别率（如AOI漏检率从0.1%降至0.01%）。
- 绿色制造：无铅焊接工艺已全面普及，未来需开发更低焊接温度的环保焊料，减少能源消耗和有害物质排放。
相关问答FAQs
Q1：SMT加工中常见焊点缺陷有哪些？如何预防？
A1：常见缺陷包括虚焊、连锡、立碑、偏移等，预防措施包括：①优化钢网设计，确保焊盘释放率≥90%；②控制锡膏印刷厚度，避免过多或过少；③调整贴片机吸嘴压力和贴装高度，减少元件偏移；④回流焊温度曲线需通过热电偶测试验证，避免升温速率过快导致元件开裂。
Q2：如何解决BGA元件焊接后的虚焊问题？
A2：BGA虚焊主要因焊球氧化、共面性差或回流焊温度曲线不当导致，解决方法：①对BGA进行预烘烤（150℃，2小时）去除湿气；②采用X-Ray检测焊球共面性，确保翘曲度≤0.05mm；③优化回流焊峰值温度和时间，确保焊球完全熔融（液相线以上时间60-90秒）；④使用含银量3.0%的无铅锡膏，提升焊点润湿性和机械强度。
