客户技术文件是企业在产品研发、生产、销售及售后服务过程中，围绕客户需求形成的系统性技术文档集合，其核心目标是确保客户能够准确理解产品特性、规范使用方法、高效解决应用问题，从而提升客户满意度和产品市场竞争力，在汽车电子、工业控制、消费电子等领域，客户技术文件更是企业技术能力与客户服务水平的直接体现，其中BCM（Body Control Module，车身控制模块）作为现代汽车电子系统的核心部件，其相关客户技术文件的完整性与专业性尤为重要。

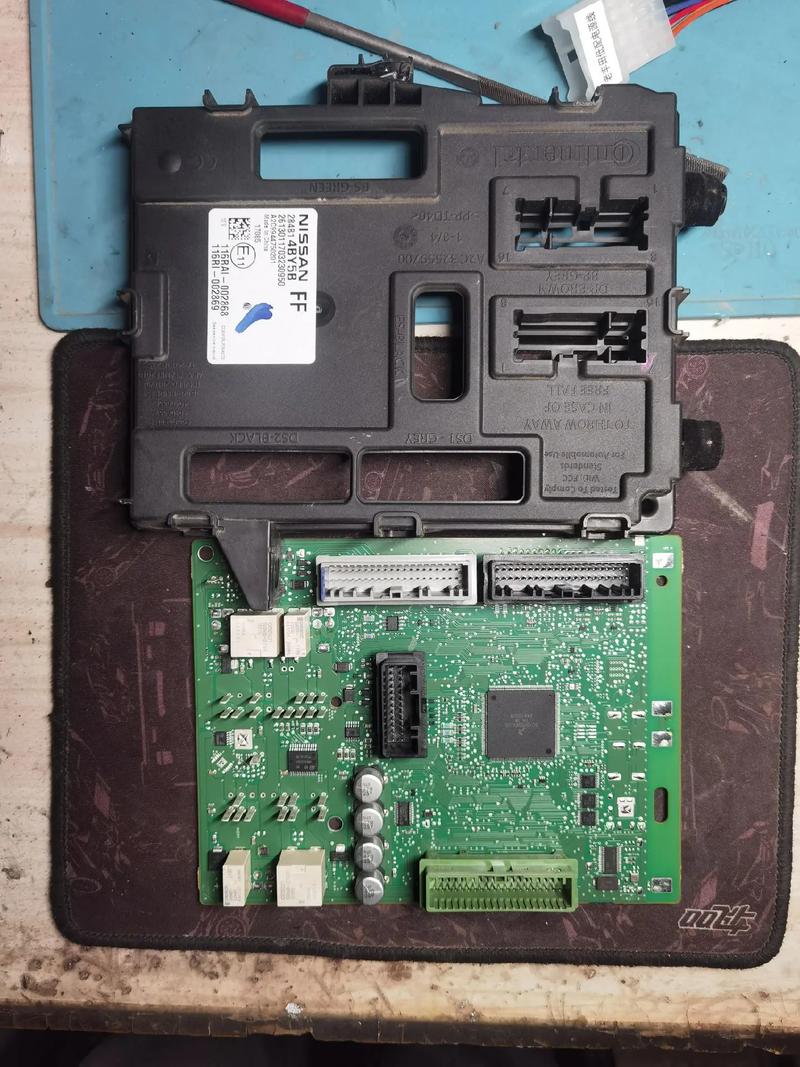

BCM客户技术文件的核心构成与内容要点
BCM客户控制模块客户技术文件需覆盖产品全生命周期,从基础参数到应用细节，形成多层次、多维度的技术支持体系，以下从文件类型、核心内容及编制要点展开说明。
产品规格说明书
产品规格说明书是客户技术文件的“总纲”，需明确BCM的定位、功能边界及性能指标，其核心内容包括：
- 模块概述：说明BCM在整车电子架构中的角色（如作为车身各子系统的控制中枢），支持的车载网络类型（如CAN、LIN、以太网），以及适用车型范围（如乘用车、商用车或特定车型平台）。
- 功能定义：分模块列出BCM的核心功能，如灯光控制（近光灯、远光灯、转向灯、日间行车灯）、雨刮控制（高速/低速、间歇、自动感应）、车窗升降（防夹、一键升降）、门锁控制（遥控上锁/解锁、自动落锁）、防盗报警（传感器接入、报警触发逻辑）等，需明确各功能的激活条件与执行参数。
- 电气特性：包含工作电压范围（如9-16V）、功耗参数（待机电流、最大工作电流）、接口定义（引脚功能、信号类型，如数字输入、PWM输出、LIN总线通信），以及防护等级（如IP67防尘防水）。
- 环境适应性：规定BCM的工作温度范围（如-40℃~+105℃）、振动要求（如符合ISO 16750标准）、抗电磁干扰能力（如CISPR 25 Class 5限值），确保其在复杂车规环境下的可靠性。
接口与引脚定义表
接口文档是客户硬件设计与调试的基础,需以表格形式清晰呈现BCM的物理接口信息，以典型BCM的60针连接器为例，部分引脚定义如下：
| 引脚编号 | 信号名称 | 信号类型 | 功能描述 | 备注 |
|---|---|---|---|---|
| 1 | BAT+ | 电源输入 | 常电输入，范围9-16V | 需接保险丝（15A） |
| 2 | GND | 地线 | 搭铁，与车身地连接 | 线径≥0.5mm² |
| 3 | CAN_H | CAN总线高电平 | 接整车CAN总线，通信速率500kbps | 终端电阻120Ω |
| 4 | CAN_L | CAN总线低电平 | 接整车CAN总线，通信速率500kbps | 终端电阻120Ω |
| 5 | LIGHT_IN1 | 数字输入 | 左前照灯信号输入，高电平有效（12V） | 电流≤10mA |
| 6 | WIPER_OUT | PWM输出 | 雨刮电机控制信号，频率20kHz，占空比0%-100%对应速度0-档 | 驱动能力≤5A |
| 7 | WINDOW_UP | 数字输出 | 左前窗电机上升控制，高电平有效 | 内置反电动势保护 |
| 8 | LIN_TX | LIN总线发送 | 接左门控模块LIN总线，主节点速率19.2kbps | 需上拉电阻1kΩ（3.3V） |
除引脚定义外,还需补充接口安装规范（如连接器锁紧扭矩、防水栓安装方向）、线束颜色编码要求（如电源线为红色，地线为黑色），以及信号波形示例（如PWM输出信号的电压-时间曲线）。
功能配置与编程指南
BCM的功能灵活性依赖软件配置,此部分需指导客户完成个性化功能设置，内容包括：
- 配置工具说明：介绍官方配置软件（如BCM Config Tool）的安装环境（Windows 10系统、USB驱动版本）、硬件连接方式（通过OBD-II接口与BCM通信），以及软件操作流程（如读取版本号、保存原始配置）。
- 功能参数配置：以“灯光控制”为例，说明如何设置自动延时关闭时间（0-180秒可调）、日间行车灯亮度（10%-100%分10档）、转向灯闪烁频率（1±0.2Hz），需提供参数修改后的生效条件（如需断电重启或触发特定指令）。
- 诊断与故障码处理：列出BCM支持的诊断服务（如读取故障码DTC、清除故障码、数据流监测），并给出典型故障码的解决方案，故障码“U0105：失去与ECU通信”的排查步骤：①检查CAN总线线路是否短路/断路；②验证ECU端CAN终端电阻是否正常；③升级BCM软件版本。
安装与调试手册
安装调试文档是客户量产或售后改装的操作指南,需强调安全性与规范性：
- 安装前准备：要求断开蓄电池负极，等待5分钟以上释放残余电量；检查BCM外观是否破损，引脚是否有氧化；准备工具套装（扭矩扳手、万用表、线束剥线钳）。
- 机械安装：说明BCM的固定位置（如驾驶室下方仪表板内侧）、安装扭矩（如M6螺丝需拧紧至8±1N·m），以及散热要求（需远离热源，留有≥20mm间隙）。
- 电气连接：分步骤说明线束连接顺序（先接电源地线，再接通信总线，最后接负载信号），强调“先断电后接线”原则；连接完成后需测量关键电压（如BAT+引脚与GND之间的电压应为12V±0.5V）。
- 功能测试：提供分项测试流程，如测试转向灯：①打开点火开关至ON档；②操作转向灯开关，观察BCM对应引脚输出PWM信号（用示波器测量频率）；③检查外部转向灯是否按设定频率闪烁，无卡滞或无响应现象。
维护与故障排除指南
此文档聚焦BCM的长期使用与问题解决,需体现“预防为主、快速响应”的原则：
- 定期维护：建议每6个月检查连接器是否松动，用压缩空气清理灰尘（避免直接用水冲洗）；软件版本升级周期（如每12个月或根据召回通知）。
- 常见故障排查流程：采用“现象-原因-解决方案”结构，
- 现象：所有车窗无法升降
- 可能原因①：电源供电异常（BAT+引脚电压低于9V）；②原因②：车窗电机公共端断路；③原因③：BCM内部驱动芯片损坏
- 解决方案：①测量BAT+引脚电压，检查保险丝与线束；②用万用表测量电机公共端与GND导通性；③更换BCM并重新编程
- 备件信息：提供BCM的型号编码（如BCM-2025-001）、序列号规则、备件采购渠道（如官方授权经销商），以及质保期（如3年/10万公里）。
相关问答FAQs
Q1：BCM在更换后为何需要进行编程？未编程的BCM能否正常工作？
A：BCM作为软件定义型控制器，其内部存储了与整车匹配的配置参数（如车型灯光逻辑、车窗电机学习值、防盗钥匙ID等），更换新BCM后，需通过官方配置工具读取原车配置信息并写入新模块，或根据客户需求重新设置功能参数（如调整雨刮灵敏度），若未进行编程，BCM可能无法识别合法钥匙（导致无法启动）、灯光控制逻辑混乱（如远光灯常亮）、车窗防夹功能失效等问题，甚至因通信协议不匹配与ECU等模块产生冲突，导致整车通信中断，未编程的BCM无法满足正常使用需求，必须完成配置匹配后方可工作。
Q2：BCM支持的LIN总线节点数量有限制吗？如何扩展LIN网络规模？
A：BCM的LIN总线主节点通常支持的最大子节点数量由其硬件驱动能力和LIN协议版本决定（如LIN 2.1标准一般支持最多16个节点），若实际需求超过BCM原生支持数量，可通过两种方式扩展：①级联LIN网关：在BCM与新增子节点之间增加LIN总线网关模块，网关作为从节点接入BCM的LIN网络，同时作为主节点连接新的子节点（如新增座椅控制模块）；②升级BCM硬件：选择支持更多LIN通道或更高负载能力的BCM型号（如双LIN通道BCM可独立控制两个LIN子网），需注意，扩展后需验证总线的通信负载率（建议≤40%），避免因节点过多导致信号延迟或丢包。
