EMC封装技术是电子制造领域中的关键环节,其核心在于将裸芯片（Die）通过特定工艺保护并连接到基板上，最终形成功能完整的电子模块，这项技术不仅为芯片提供物理支撑和环境保护，还直接影响产品的可靠性、散热性能和电气特性，因此在半导体、通信、消费电子等众多领域具有不可替代的作用。
EMC封装技术的基本原理与核心作用
EMC（Encapsulation Molding Compound，封装模塑料）封装技术，又称塑封技术，是指将芯片粘贴在封装基板或引线框架上，通过键合（Wire Bonding）或倒装（Flip Chip）等技术实现芯片与外部电路的电气连接，再用环氧树脂模塑料（EMC）将芯片及内部电路完全包封，形成具有特定外部引脚的封装体，其核心作用可概括为三个方面：
-
物理保护：芯片作为硅基半导体，质地脆且易受外界机械应力（如冲击、振动）损伤，EMC材料通过模压成型形成坚硬的外壳，有效防止芯片在后续加工、运输和使用过程中受损，封装体为内部电路提供支撑，避免芯片因弯曲或扭曲而断裂。
-
环境隔离：芯片对湿度、温度、化学物质等环境因素极为敏感，EMC材料通常具有低吸湿性、高耐热性和良好的化学稳定性，能够阻隔水分、氧气、离子污染物等侵入，防止电路腐蚀、短路或电化学迁移（如CAF现象），确保芯片在恶劣环境下的长期可靠性。
-
散热与电气连接：芯片工作时会产生大量热量，若无法及时散发将导致性能下降甚至失效，EMC材料虽本身导热性有限，但可通过添加导热填料（如二氧化硅、氧化铝）提升散热能力，并配合散热基板、热界面材料（TIM）等形成散热路径，封装技术通过引线框架、基板上的布线或焊球实现芯片与外部电路的电气连接，确保信号传输的稳定性和低损耗。
（图片来源网络，侵删）
EMC封装技术的关键工艺流程
EMC封装技术的实现涉及多道精密工序,每一步的工艺参数控制直接影响最终产品的质量，典型流程如下：
芯片贴装（Die Attach）
将测试合格的裸芯片通过导电胶（如银胶）或非导电胶（NCA）粘贴到封装基板（如有机基板、陶瓷基板）或引线框架的中央焊盘上，此工艺需控制胶的厚度、固化温度和时间，确保芯片与基板之间的粘接强度和热阻满足要求，同时避免芯片因应力产生翘曲。
键合与互连（Interconnection）
实现芯片与外部电路的电气连接,主流技术包括：
- 引线键合（Wire Bonding）：使用金线、铜线或银线，通过热压超声焊接将芯片焊盘与基板/引线框架的引脚连接，工艺成熟、成本低，但线间距较大（极限可达30μm），适用于中低端封装。
- 倒装芯片（Flip Chip）：将芯片正面朝下，通过焊球（如锡铅焊球、无铅焊球）直接与基板焊盘连接，具有互连密度高、信号传输速度快、散热性好等优点，广泛应用于高端CPU、GPU等芯片。
塑封（Molding）
将键合完成后的半成品放入模具中,加热熔融的EMC材料通过注塑工艺填充模具腔体，完全覆盖芯片及键合引线，随后冷却固化形成封装体，EMC材料以环氧树脂为基体，添加填料（如二氧化硅，占比70%-90%）、阻燃剂、偶联剂等，需满足低应力、高流动性、低离子释放等要求，此工艺需控制注塑压力、温度和时间，避免气泡、分层、翘曲等缺陷。
后固化（Post Mold Cure）
塑封后的封装体需在高温下（如175℃-185℃）进行后固化，进一步交联EMC树脂分子，提升材料的玻璃化转变温度（Tg）、机械强度和耐湿性，确保长期可靠性。
打磨与切割（Grinding & Singulation）
对于多层基板或需要薄型化的封装（如手机芯片），需对封装体底部进行研磨减薄；将整板的多个封装单元切割分离，形成独立的封装器件。
电镀与成型（Plating & Forming）
对封装体引脚进行电镀（如镀镍、镀锡或镀金），提升可焊性和耐腐蚀性；再通过成型工艺将引脚加工为指定形状（如J形、鸥翼形），以满足贴装要求。
测试（Testing）
包括外观检查（如引脚变形、封装缺陷）、电气测试（如开路/短路测试、性能参数验证）和可靠性测试（如高温存储、温循、温湿度偏压），确保封装产品符合标准。
EMC封装材料的核心特性与选择
EMC材料是封装技术的“基石”，其性能直接决定封装的可靠性，关键特性包括：
| 特性参数 | 技术要求 | 作用 |
|---|---|---|
| 玻璃化转变温度（Tg） | 170℃，高端封装要求＞200℃ | 决定材料耐热性，Tg越高，封装体在高温下越不易软化变形，可靠性越高。 |
| 热膨胀系数（CTE） | 与芯片（硅CTE≈2.6ppm/℃）、基板（如陶瓷CTE≈6-8ppm/℃）匹配，目标10-20ppm/℃ | 减少封装体与芯片、基板之间的热应力，避免因温度循环导致焊点开裂或芯片失效。 |
| 导热系数 | 普通EMC：0.8-1.2W/(m·K)；高导热EMC（添加填料）：2-5W/(m·K) | 加速芯片热量传导至散热系统，降低芯片结温，提升性能和寿命。 |
| 吸水率 | ＜0.1%（85℃/85%RH条件下168小时） | 防止水分侵入导致腐蚀或“爆米花”现象（封装体在回流焊中因水分汽化膨胀）。 |
| 模流动性 | 熔融指数（MI）10-20g/10min（230℃，5kg） | 确保EMC在注塑时能填充细小间隙，覆盖键合引线，避免空洞或局部未填充。 |
| 离子含量 | Na⁺、Cl⁻等离子浓度＜5ppm | 防止离子迁移导致电路短路或电化学腐蚀。 |
选择EMC材料时,需根据芯片应用场景（如消费电子、汽车电子、工业控制）、封装结构（如QFN、BGA、SiP）和可靠性要求（如AEC-Q100标准）综合考量，例如汽车电子需选用高Tg、低吸水率、高可靠性的EMC，而消费电子则更注重成本和薄型化。
EMC封装技术的发展趋势
随着芯片向小型化、高集成化、高性能化方向发展，EMC封装技术也在持续创新：
-

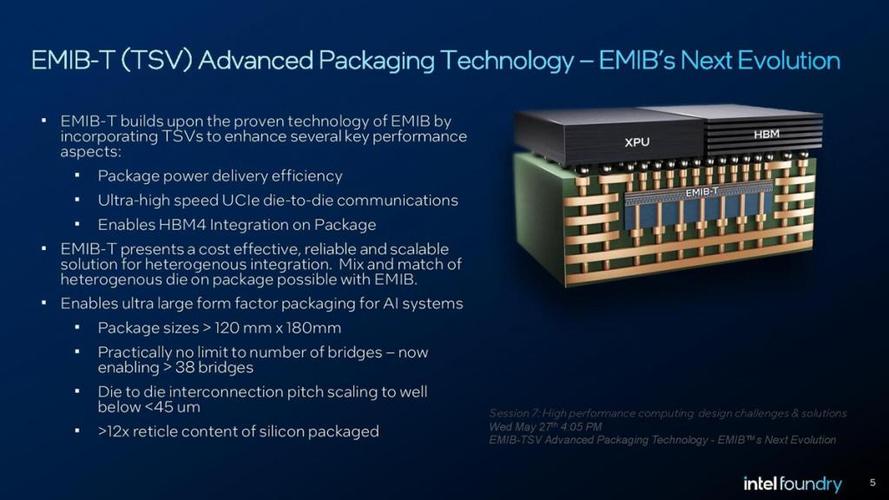

高密度与先进封装：为满足5G、AI、物联网等领域的需求，封装技术从传统引线框架封装向2.5D/3D封装（如硅通孔TSV）、扇出型封装（Fan-Out）、系统级封装（SiP）演进，要求EMC材料具有更低应力（以减少对微凸点的挤压）、更高流动性（以填充复杂结构）和更细的线宽适应能力。
-
散热优化：高功率芯片（如IGBT、服务器CPU）的散热需求推动高导热EMC材料发展，通过添加氮化铝（AlN）、石墨烯等填料，可将导热系数提升至5-10W/(m·K)，甚至更高，同时保持材料可加工性。
-
环保与无铅化：符合RoHS、REACH等环保法规，EMC材料需实现无卤阻燃（卤素含量＜900ppm），并逐步替代传统含铅焊料，采用无铅焊料兼容的配方。
-
薄型化与柔性化：可穿戴设备、柔性电路板要求封装厚度＜0.4mm，甚至实现柔性封装，需开发低模量、高韧性的EMC材料，以适应弯曲应力。
相关问答FAQs
Q1：EMC封装技术中的“爆米花现象”是如何产生的？如何预防？
A：“爆米花现象”是指封装体在高温回流焊过程中，因内部吸附的水分受热汽化，体积急剧膨胀（约1000倍），导致封装体分层、引脚变形甚至开裂，主要原因包括：封装体吸湿（如存储环境湿度高）、后固化不充分（EMC交联度低，残留水分多）、回流焊升温速率过快（水分来不及逸出），预防措施包括：控制存储环境湿度（＜30%RH），封装体进行烘烤（如125℃，24小时）去除吸附水分，优化回流焊升温曲线（如控制在1-3℃/s的升温速率），选用低吸水率的EMC材料。
Q2：高导热EMC材料与传统EMC材料的主要区别是什么？应用场景有哪些？
A：主要区别在于填料类型、含量及导热性能：传统EMC以二氧化硅为填料，导热系数通常为0.8-1.2W/(m·K)；高导热EMC通过添加高导热填料（如氧化铝、氮化硼、石墨烯），填料含量可达60%-85%，导热系数提升至2-10W/(m·K)，高导热EMC需兼顾材料流动性（避免注塑缺陷）与机械强度（防止填料沉降），应用场景包括：高功率LED照明（需快速散热热量）、功率半导体（如IGBT、MOSFET）、5G基站射频模块（避免高温影响信号性能）、服务器CPU/GPU（防止过热降频）。
