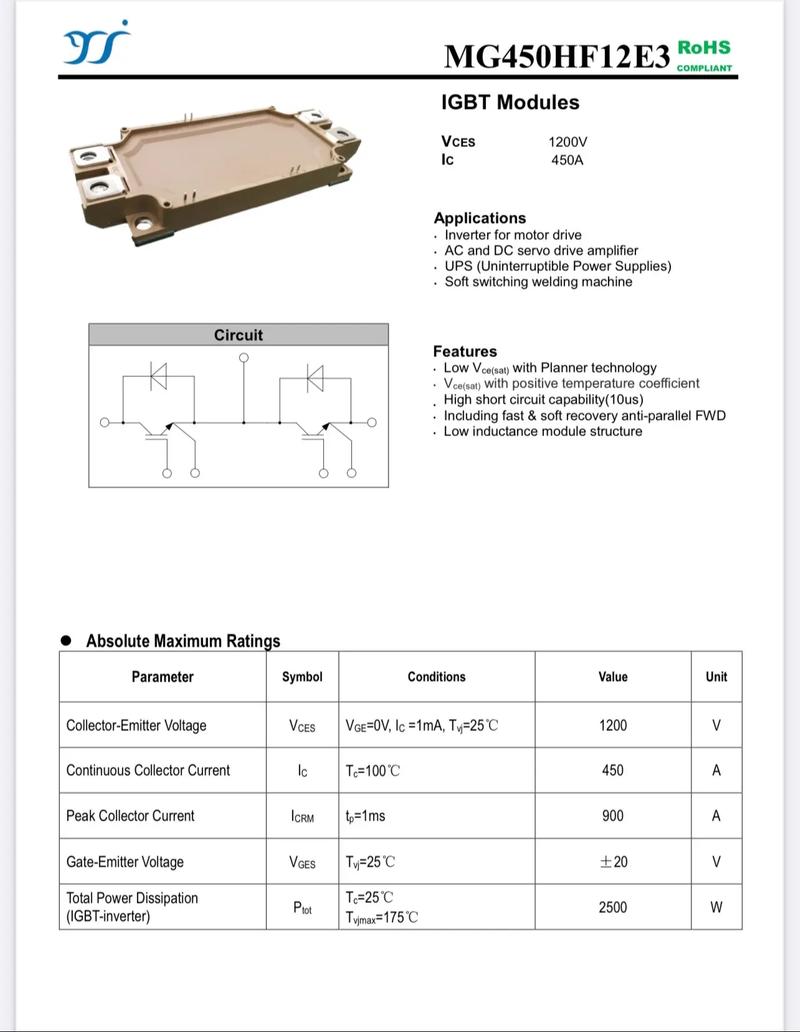

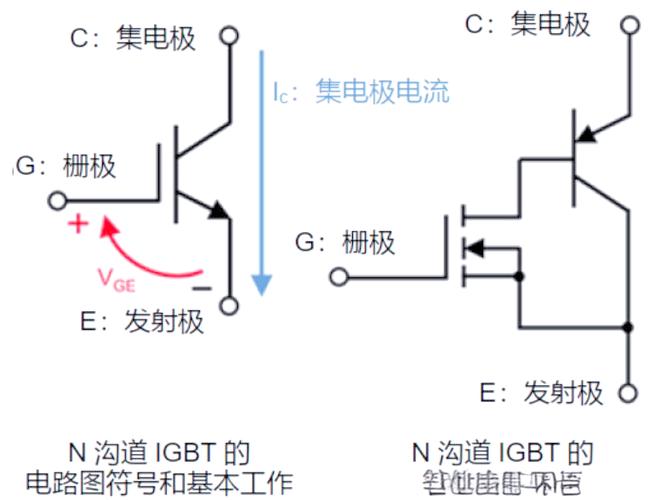

IGBT（绝缘栅双极型晶体管）作为一种集成了MOSFET的高输入阻抗和BJT的低导通压降优势的复合功率半导体器件，其技术体系涵盖了材料、结构、制造、驱动、保护及应用等多个维度，是现代电力电子系统的核心器件,以下从关键技术领域展开详细分析。
材料技术
材料是IGBT性能的基础，直接影响其耐压、导通损耗、开关速度和工作温度范围。
- 硅基材料：目前主流IGBT仍以单晶硅为衬底，通过掺杂浓度和缺陷控制优化器件的耐压能力与载流子寿命，高阻硅（ρ>1000Ω·cm）可用于高压IGBT（≥3300V）以降低电场强度；区熔法硅（FZ-Si）因含氧量低，适用于高压器件的击穿特性提升。
- 宽禁带半导体材料：碳化硅（SiC）和氮化镓（GaN）是新一代IGBT的核心材料方向，SiC-IGBT利用SiC的高击穿场强（约为硅的10倍），可实现同等耐压下更薄的漂移层，显著降低导通电阻（导通损耗可降低50%以上），并支持更高工作温度（>200℃）；GaN则因高电子迁移率（约为硅的3倍）和高频特性（开关频率可达MHz级），适用于中低压高频场景（如新能源汽车车载充电器）。
- 衬底技术：SiC衬底需要解决晶圆缺陷密度高、成本高的问题，目前主流从4英寸向6英寸过渡，并通过PVT（物理气相传输）法优化晶体生长；硅基IGBT则通过外延层技术（如低压化学气相沉积LPCVD）控制掺杂均匀性,避免漏电流。
器件结构设计
结构创新是提升IGBT性能的核心，通过优化内部结构平衡耐压、导通损耗和开关速度的矛盾。
- 终端结构：为提高器件的阻断电压，需优化边缘终端结构，场环（Field Ring）、场板（Field Plate）和结终端扩展（JTE）是常用技术，其中多级场环与斜场板结合可降低终端电场集中，使击穿电压接近理想值（3300V IGBT的终端设计可使漏电流降低至μA级）。
- 元胞结构：元胞是IGBT的基本单元，直接影响电流密度和开关特性。
- 平面栅（Planar Gate）：传统结构，工艺成熟，但电流密度较低（约30-50A/cm²），适用于中低压领域（如600-1700V）。
- 沟槽栅（Trench Gate）：通过刻蚀深沟槽形成栅极，可增大栅极面积，提高沟道密度，电流密度提升至60-100A/cm²，且导通压降低（如1200V沟槽栅IGBT的Vce(on)可降至1.5V以下），目前广泛应用于新能源汽车主驱和工业变频器。
- 场截止（Field Stop，FS）：通过优化P+集电区与N-漂移区的掺杂结构，使漂移区在导通时完全耗尽，降低电荷存储效应，缩短关断时间（关断损耗降低30%以上），是第四代IGBT的典型结构。
- 隔离技术：在模块化IGBT中，需通过绝缘隔离实现芯片间的电气隔离，直接覆铜（DBC）和铝基覆铜（AMB）基板是主流，AMB因陶瓷（如Al2O3、AlN）与铜的热膨胀系数匹配更优，可承受更高循环热应力（ΔT>1500次），适用于高功率场景（如光伏逆变器、轨道交通）。
制造工艺
制造工艺决定了IGBT的良率和一致性，涉及光刻、刻蚀、扩散、离子注入等多个环节。
- 光刻与刻蚀：沟槽栅IGBT需深宽比大于10:1的深沟槽刻蚀，采用感应耦合等离子体（ICP）刻蚀技术控制侧壁粗糙度（<5nm），避免栅氧击穿；平面栅则通过248nm或193nm DUV光机实现0.13-0.25μm线宽的图形化。
- 离子注入与退火：通过多次离子注入（如硼、磷离子）控制掺杂浓度和结深，再快速退火（RTA，1000-1200℃）激活杂质并减少缺陷，例如N-漂移区的掺杂浓度需精确控制在1e13-1e14/cm³，以平衡耐压和导通电阻。
- 钝化与封装：钝化层（如SiO2、SiNx）用于保护芯片表面，防止钠离子污染和潮气侵入；封装方面，传统模块采用环氧树脂灌封，而高功率模块则采用凝胶填充（如硅凝胶），提升耐湿热能力（85℃/85RH下可工作>1000小时）；银烧结（Ag Sintering）因键合强度高（>50MPa）、热导率高（>250W/m·K）,逐渐替代锡焊成为主流键合技术。
驱动与保护技术
IGBT的驱动电路直接影响其开关性能和可靠性，需满足高速、低损耗、隔离等要求。
- 驱动电路设计：采用专用驱动芯片（如英飞凌2ED系列、三菱M616系列），通过米勒钳位技术防止米勒效应导致的误导通，同时优化栅极电阻（Rg）平衡开关速度与过冲电压（如Rg=10Ω时，di/dt可控制在500A/μs以内）。
- 保护技术：
- 过流保护：通过Vce检测或电流传感器实时监测电流，当超过阈值时（如额定电流的1.5倍），驱动电路软关断（关断时间>1μs）避免电流突变导致器件损坏。
- 短路保护：响应时间需<5μs，采用退饱和检测（DESAT）技术，当Vce突然升高（如>10V）时触发保护，同时设置最大关断时间（如10μs）防止持续短路导致热失控。
- 温度保护：通过基板温度传感器（如NTC）或芯片内置温度传感器，当温度超过阈值（如150℃）时降低功率或关断器件。
应用与系统集成技术
IGBT需根据具体应用场景优化系统设计，实现高效、可靠的控制。
- 高频化与模块化：在新能源汽车电机控制器中，采用SiC-IGBT将开关频率从8kHz提升至16kHz，可减小无源器件体积（电感体积降低50%），同时通过模块化设计（如半桥、全桥模块）简化电路布局。
- 热管理技术：通过仿真（如ANSYS Icepak）优化散热设计，采用水冷板（热阻<0.1℃/W）或热管（导热系数>10000W/m·K）控制芯片结温（Tj）<175℃，延长器件寿命。
- 可靠性设计：根据应用环境（如汽车级AEC-Q101、工业级IEC 60747）进行功率循环测试（如1000次循环，ΔT=100℃）、温度循环测试（-40~150℃，500次）,确保器件在严苛环境下的稳定性。
关键技术总结表
| 技术领域 | 关键技术点 | 核心作用 |
|---|---|---|
| 材料技术 | 硅基掺杂、SiC/GaN宽禁带材料、外延层生长 | 提升耐压、降低导通损耗、支持高频高温工作 |
| 器件结构设计 | 沟槽栅元胞、场截止结构、多级场环终端 | 优化电流密度、缩短开关时间、提高阻断电压 |
| 制造工艺 | 深沟槽刻蚀、离子注入、快速退火、银烧结键合 | 实现精细图形化、控制掺杂一致性、提升键合强度和散热性能 |
| 驱动与保护 | 米勒钳位、退饱和检测、软关断、温度监测 | 防止误导通、快速响应过流/短路、控制结温 |
| 应用与系统集成 | 高频模块化设计、水冷散热、功率循环测试 | 满足特定场景需求（如新能源汽车、光伏）、提升系统可靠性和效率 |
相关问答FAQs
Q1：IGBT和MOSFET的主要区别是什么？如何选择？
A1：IGBT是电压控制型器件，结合了MOSFET的高输入阻抗和BJT的低导通压降优势，适用于中高压（600V以上）、大电流（>100A）场景，如电机驱动、逆变器；MOSFET则因开关频率更高（可达MHz级）、无少子存储效应，适用于中低压（<600V）、高频场景，如开关电源、手机快充，选择时需综合考虑耐压、电流、频率和成本：高压大电流优先选IGBT，高频小电流优先选MOSFET。
Q2：SiC-IGBT相比传统硅IGBT有哪些优势？目前的主要应用场景是什么？
A2：SiC-IGBT的核心优势包括：①高击穿场强，可实现同等耐压下更薄的漂移层，导通电阻降低50%以上；②高工作温度（>200℃），可简化散热系统；③高频特性（开关频率可达20kHz），减小无源器件体积，主要应用场景包括新能源汽车主驱逆变器（800V平台）、光伏逆变器（组串式逆变器）、轨道交通牵引系统等,尤其对功率密度和效率要求高的场景优势显著。
