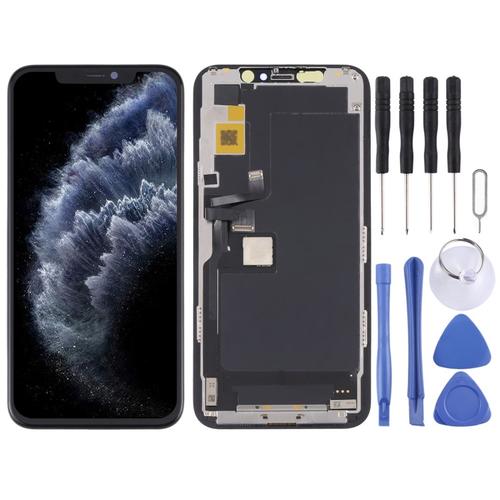

incell触控技术是一种将触控传感器集成到显示面板像素层内部的技术，通过减少中间层结构实现了显示效果与触控性能的双重提升，传统外挂式触控技术（如OGS、GFF）需要在显示面板表面额外贴合触控层，导致屏幕厚度增加、光线透过率下降，而incell技术通过将触控电极直接嵌入液晶像素之间的间隙中，从根本上解决了这些问题，从结构上看，incell触控层与显示层深度融合，触控信号线与数据线共同位于基板之上，通过薄膜晶体管（TFT）阵列实现驱动与感应的协同工作，这种设计不仅简化了制造工艺,还显著提升了屏幕的整体性能。
在技术原理方面，incell触控主要采用电容式感应方案，通过改变电极排列和驱动算法实现多点触控功能，其核心在于将X轴和Y轴感应电极集成在显示面板的彩色滤光片（CF）基板或薄膜晶体管（TFT）基板上，当手指触摸屏幕时，人体电场会改变电极间的电容值，控制器通过检测电容变化信号确定触摸坐标，与外挂式技术相比，incell的电容感应层与显示像素层共享基板材料，减少了光线的反射和散射，使屏幕透光率提升5%-10%，在同等亮度下可降低功耗约15%，由于触控层与显示层一体化，屏幕厚度可减少0.3-0.5mm，这对于追求轻薄化的智能手机、平板电脑等设备尤为重要。
incell触控技术的优势主要体现在三个维度：显示性能、触控响应和设备集成度，在显示效果方面，由于减少了空气层和胶层的叠加，屏幕的色彩饱和度和对比度得到提升，可视角度也进一步扩大，触控性能上，incell的响应速度可降至20ms以内，低于传统技术的30-50ms，尤其适合游戏、绘图等对实时性要求高的场景，在设备集成层面，一体化设计简化了模组组装流程，降低了生产成本，同时为电池容量腾出了更多内部空间，以iPhone 5为例，其首次采用incell技术后，屏幕厚度较前代减少18%，触控精度提升至4096级压力感应，为后续3D Touch功能奠定了基础。
incell技术也面临一定的技术挑战，制造工艺复杂度是其主要瓶颈，由于触控电极与显示像素需在同一生产线上同步制作，对基板洁净度、对位精度要求极高，导致良品率初期不足80%，经过多年优化后才提升至95%以上，触控信号与显示信号的相互干扰问题需通过屏蔽设计和滤波算法解决，这增加了研发难度，成本方面，虽然长期生产成本低于外挂式技术，但初期设备投入较高，仅适合大规模量产的高端设备，incell技术主要应用于中小尺寸屏幕，如手机、车载显示等,在大尺寸面板领域的应用仍受限于工艺稳定性。
从市场应用来看，incell触控技术已成为中高端智能手机的标配，苹果、三星、华为等品牌旗舰机型普遍采用该技术，2025年全球incell触控模组出货量达8.2亿片，占智能手机触控市场的62%，随着柔性显示和屏下摄像头技术的发展，incell技术将进一步升级，例如通过微透镜阵列优化触控区域的透光率，或与TDDI（触控与显示驱动集成）技术结合，实现更高集成度的智能显示系统，在可穿戴设备、AR/VR等新兴领域的应用也将拓展，推动触控技术向更轻薄、更灵敏的方向发展。
相关问答FAQs
-
Q: incell触控技术与On-cell技术有何区别？
A: 两者都属于集成式触控技术，但incell是将触控电极集成在显示面板的像素层内部（位于TFT基板与CF基板之间），而On-cell是将触控层贴合在彩色滤光片基板上，incell的集成度更高，显示效果和触控性能更优，但工艺难度更大；On-cell技术相对成熟，多用于中低端设备,成本较低。 -
Q: incell触控屏幕的耐用性如何？
A: incell屏幕由于减少了中间贴合层，结构更稳固，抗冲击性优于外挂式触控屏幕，但其触控电极与显示像素紧密集成，若屏幕外层玻璃破裂，可能导致触控功能失效，使用时仍需注意防护，建议搭配高强度玻璃（如康宁大猩猩玻璃）提升整体耐用性。
