塑壳式断路器作为低压配电系统中不可或缺的保护元件，广泛应用于工业、商业及民用建筑的配电线路中，其核心功能是在电路发生过载、短路等故障时自动切断电源，保障电气设备安全与人身安全，选择合适的塑壳式断路器，需综合考虑型号规格、品牌性能、应用场景等多重因素,本文将围绕塑壳式断路器的型号解读与主流品牌特点展开详细分析。

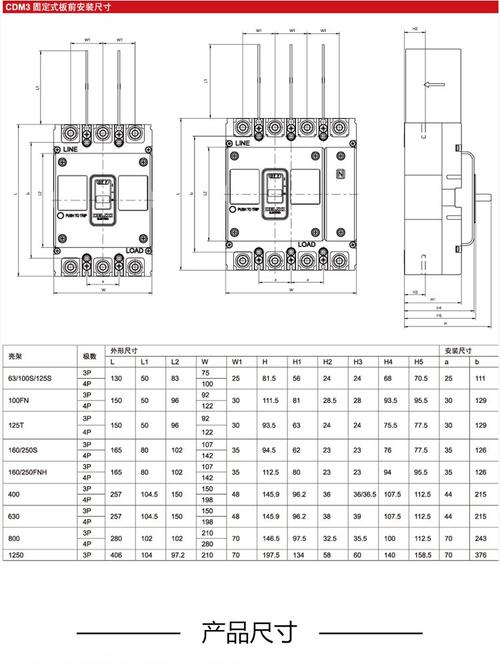

塑壳式断路器型号的核心构成要素

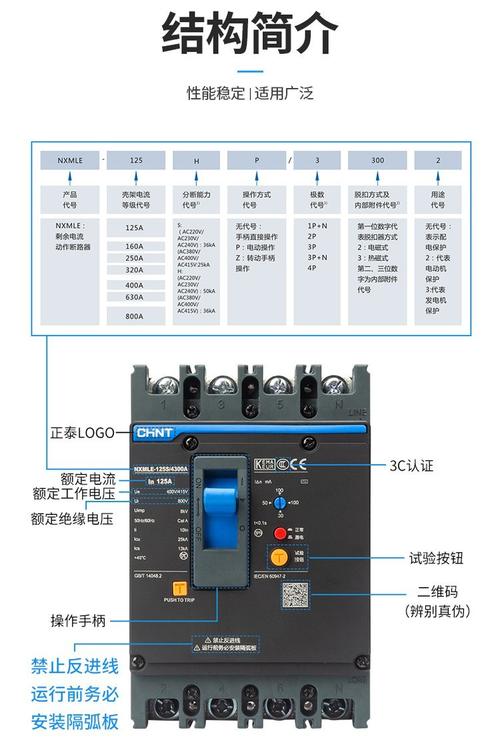

塑壳式断路器的型号通常由字母、数字及符号组合而成，不同厂商的型号命名规则略有差异，但核心参数含义基本一致,以下以通用型为例拆解关键信息：
系列代号
系列代号代表断路器的基本设计平台，通常包含字母与数字组合，
- CM1：常用于通用型塑壳断路器，额定电流覆盖63A~800A，具备智能脱扣功能；
- NSX（施耐德电气）：系列代号中的“X”代表升级版本，如NSX160表示额定电流160A的断路器；
- Tmax（ABB）：系列后缀如T2、T4、T5等对应不同框架尺寸，如T4S160表示160A框架尺寸的断路器。
极数
极数指断路器可控制的电源线数量，常见类型有：
- 2P：双极，控制火线与零线，适用于单相220V电路；
- 3P：三极，控制三相火线，适用于三相380V电路；
- 4P：四极，控制三相火线与零线，适用于需要隔离零线的系统（如IT系统或备用电源切换场景）。
壳架等级额定电流（In）
壳架电流表示断路器能够承载的最大电流，是选择附件（如脱扣器、触头）的基础，常见值有100A、160A、250A、400A、630A、800A等，CM1-100表示壳架电流100A的断路器，实际额定电流需根据具体型号确定（如CM1-100P32额定电流为32A）。
脱扣器类型与额定电流
脱扣器是断路器的“大脑”，决定其保护特性，主要分为：
- 热磁脱扣器：由双金属片（过载保护）和电磁线圈（短路保护）组成，型号后缀常带“M”，如CM1-100M32；
- 智能脱扣器：通过电子芯片实现过载、短路、接地故障等多功能保护，可通信（如Modbus），型号后缀带“S”或“L”，如NSX250S；
- 电子脱扣器：介于两者之间，具备可调保护参数，无通信功能。
额定电流（In）需根据负载电流选择，通常为负载电流的1.0~1.25倍，例如32A脱扣器适用于约25A~30A的负载。
分断能力
分断能力指断路器在额定电压下能切断的最大短路电流，单位为kA，常见等级有：
- 基础型：25kA、35kA（适用于配电分支回路）；
- 高分断型：50kA、65kA、100kA（适用于主配电系统或短路电流较大的场景）。
T6S160N 4P In=63A Icu=50kA表示额定电流63A、分断能力50kA的四极断路器。
附件类型
附件用于扩展断路器功能，常见类型及代号：
- 分励脱扣器（SH）：远程分闸控制；
- 欠压脱扣器（SV）：电压低于设定值时自动分闸；
- 辅助触头（AX）：指示断路器状态（闭合/断开）；
- 报警触头（AL）：故障时发出信号；
- 电动操作机构（MO）：实现远程电动分合闸。
主流塑壳式断路器品牌及特点对比
全球及国内市场上，塑壳式断路器品牌众多，技术实力与应用场景各有侧重,以下为代表性品牌分析：
施耐德电气（Schneider Electric）
- 核心系列：NSX系列（T1~T6框架，覆盖63A~630A）、Compact NSXm（智能型）；
- 技术特点：采用VisiTrip脱扣技术，故障指示清晰；支持StruxureWare Power Monitoring系统，实现能源管理；分断能力最高可达150kA；
- 应用场景：适用于工业自动化、数据中心、高端商业建筑等对可靠性要求高的场所。
ABB
- 核心系列：Tmax系列（T2~T7框架，63A~1600A）；
- 技术特点：模块化设计，附件可灵活配置；PR122/P123智能脱扣器支持多级保护与通信；体积小，同规格下比竞品体积小约15%；
- 应用场景：广泛用于电力、石化、制造业等中高压配电系统。
西门子（Siemens）
- 核心系列：3WT系列（通用型）、3VL系列（紧凑型）；
- 技术特点：脱扣曲线精准（误差≤±10%）；具备Arc Fault Detection（电弧故障检测）功能；符合IEC 61439标准，安全性高；
- 应用场景：适用于工业控制柜、楼宇配电及可再生能源系统。
常熟开关（CHINT）
- 核心系列：CM1系列（63A~800A）、CW1系列（智能型，200A~4000A）；
- 技术特点：性价比高，符合中国GB标准；智能脱扣器支持4-20mA电流输出及RS485通信；分断能力最高达100kA；
- 应用场景：国内工业与民用配电的主流选择,尤其适用于预算有限但对可靠性有要求的场景。
正泰（CHINT）
- 核心系列：NM8系列（63A~800A）、NB1系列（小型化）；
- 技术特点：小型化设计（1P宽度仅36mm）；具备自诊断功能，可预报警；价格亲民，维护成本低；
- 应用场景：广泛应用于住宅配电、小型商业建筑及终端配电箱。
塑壳式断路器选型关键参数对比表
| 参数 | 施耐德NSX160 | ABB T4S160 | 西门子3WT160 | 常熟CM1-160 | 正泰NM8-160 |
|---|---|---|---|---|---|
| 壳架电流（A） | 160 | 160 | 160 | 160 | 160 |
| 额定电流范围（A） | 16~160 | 16~160 | 16~160 | 16~160 | 16~160 |
| 分断能力（kA） | 36/50/70 | 36/50/65 | 36/50/65 | 50 | 36 |
| 脱扣器类型 | 热磁/智能（STR58U） | 热磁/智能（PR121） | 热磁/智能（3WT2） | 热磁/智能（L型） | 热磁/智能（S型） |
| 通信功能 | Modbus TCP | Profibus DP | Profinet | RS485 | RS485 |
| 附件兼容性 | 12种 | 10种 | 8种 | 6种 | 5种 |
| 价格区间（元/台） | 800~2500 | 750~2300 | 850~2600 | 400~1200 | 300~800 |
相关问答FAQs
Q1：如何根据负载类型选择塑壳断路器的脱扣曲线？
A：脱扣曲线分为B、C、D、K等类型，需根据负载启动电流特性选择：
- B型：额定电流的3~5倍动作，适用于阻性负载（如照明、加热器）；
- C型：额定电流的5~10倍动作，适用于常规电机（如风机、水泵）；
- D型：额定电流的10~20倍动作，适用于高启动电流负载（如变压器、压缩机）；
- K型：额定电流的8~12倍动作，适用于电动机频繁启动场景。
一台额定电流15A的电机，启动电流为90A（6倍）,应选择C型曲线脱扣器。
Q2：塑壳断路器的“分断能力”（Icu）与“运行分断能力”（Ics）有何区别？？
A：Icu（Ultimate Breaking Capacity）指断路器在极限短路电流下能分断的最大值，分断后断路器可能损坏，需更换；Ics（Service Breaking Capacity）指断路器在额定短路电流下能分断的最大值，分断后断路器可继续使用，通常Ics为Icu的50%~100%，例如Icu=50kA的断路器，Ics可能为25kA或50kA，选型时需根据系统短路电流计算值，确保Icu≥系统预期短路电流，Ics≥安装点的最大短路电流,以保证保护可靠性。
