同步整流电源是现代开关电源中提高效率的关键技术,其核心思想用低导通电阻的MOSFET替代传统二极管作为整流器件，通过控制MOSFET的导通与关断，实现更低的功率损耗，相较于二极管0.3-0.7V的正向压降，MOSFET的导通电阻可低至几毫欧，在低压大电流场景下，能显著降低整流环节的损耗，使电源效率提升至95%以上，广泛应用于服务器电源、通信电源、新能源汽车充电桩等高效率要求的领域。
同步整流电源的工作原理

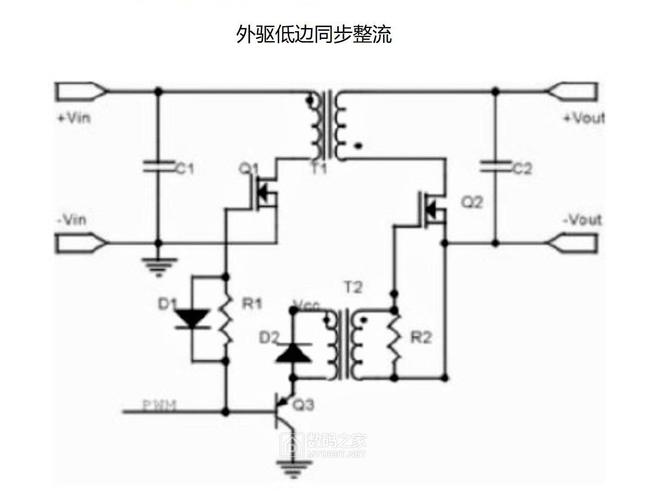

同步整流电源通常由主功率变换电路（如Flyback、Forward、LLC等拓扑）、控制驱动电路、采样反馈电路组成，其核心在于同步整流管的驱动与控制逻辑，以常见的Flyback拓扑为例，传统Flyback电源输出端由快恢复二极管整流，而同步整流版本则用MOSFET（SR MOSFET）替代二极管，其工作原理可分为正半周期和负半周期：
-
正半周期（能量传输阶段）：主开关管（主MOSFET）导通，变压器初级绕组储存能量，次级绕组感应电压为负极性（同名端关系），此时SR MOSFET的栅极驱动信号为低电平，SR MOSFET关断，次级绕组通过续流二极管（或体二极管）释放能量至负载。
-
负半周期（续流阶段）：主开关管关断，变压器次级绕组感应电压极性反转，SR MOSFET的栅极驱动信号为高电平，SR MOSFET导通，电流通过SR MOSFET的体二极管（或沟道）续流至负载，由于MOSFET的导通电阻远小于二极管正向压降，续流损耗大幅降低。

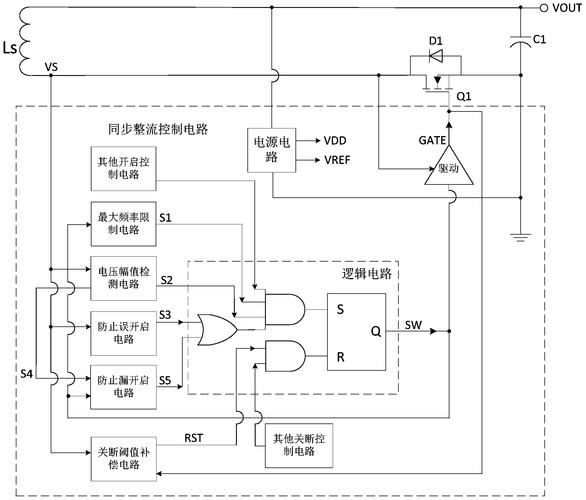

关键在于SR MOSFET的驱动时序需与变压器次级电压严格同步：驱动信号需在次级电压有效时导通SR MOSFET，在次级电压过零时及时关断，避免直通短路或体二极管导通损耗，控制电路通常通过检测次级绕组电压、电感电流或辅助绕组信号，生成符合时序要求的驱动信号，确保同步整流的准确性和高效性。
同步整流电源的常见故障与维修方法
同步整流电源故障率较高的部位主要包括SR MOSFET、驱动电路、控制IC及主功率器件，维修需遵循“先断电、测静态、再动态”的原则，避免扩大故障，以下是典型故障及排查流程：
输出电压异常（无输出/电压偏低/偏高）
故障现象：上电后无输出电压，或输出电压偏离正常值（如12V输出仅为5V或0V）。
可能原因及排查：
- SR MOSFET损坏：用万用表二极管档测SR MOSFET的D-S极，若短路或开路，则MOSFET失效，需检查型号是否匹配，更换时注意耐压和电流参数（如常见20N60C型号，耐压600V，电流20A）。
- 驱动电路异常：用示波器测SR MOSFET栅极驱动波形，若无驱动信号或波形异常（如幅值不足、时序错乱），需检查驱动IC（如UCC24612、IR1167）供电、外围电阻电容是否损坏，或光耦（隔离方案）是否工作正常。
- 控制IC故障：测控制IC（如UC384x、LLC控制器）的供电、反馈引脚电压，若异常，需检查反馈电路（如TL431、光耦）是否损坏，或IC本身是否击穿。
- 主功率电路故障：检查主MOSFET、变压器是否短路，输入滤波电容是否失效（容值降低或鼓包）。
效率低或发热严重
故障现象：电源满载时效率低于正常值（如<90%），SR MOSFET或变压器异常发热。
可能原因及排查：
- SR MOSFET导通电阻过大：用万用表测SR MOSFET的Rds(on)，若远大于手册值（如标称5mΩ，实测>20mΩ），需更换MOSFET。
- 驱动时序异常：用示波器检测SR MOSFET的Vgs波形和Vds波形，若导通延迟过长或关断不及时，会导致体二极管导通时间增加，损耗上升，需调整驱动电阻或更换驱动IC。
- 变压器漏感过大：测变压器初级与次级绕组间的漏感，若过大（如>10μH），会导致电压尖峰和损耗增加，需检查变压器绕组工艺或更换变压器。
- 散热不良：检查散热片是否有灰尘、风扇是否停转，或MOSFET与散热片间的导热硅脂是否干涸。
电源无法启动或频繁重启
故障现象：上电后电源无输出，或输出电压波动导致负载重启。
可能原因及排查：
- 启动电路故障：测控制IC的Vcc引脚电压，若低于启动阈值（如16V），检查启动电阻（如100kΩ）是否开路，或启动电容是否失效。
- 过压/过流保护电路误动作：断开反馈回路，测保护电路（如光耦、TL431）是否正常，若保护信号持续输出，需检查采样电阻（如电流采样电阻）是否变值，或保护阈值设置是否异常。
- 输入电压异常：测输入滤波电容两端电压，若波动过大（如低于PFC输出电压），需检查整流桥或输入滤波电路是否损坏。
维修注意事项
- 安全防护：同步整流电源输入端可能存在高压（如300V以上），维修前需放电（尤其输入电容），避免触电。
- 器件代换：SR MOSFET代换时需注意耐压(Vds)、电流(Id)、导通电阻(Rds(on))参数，驱动IC需匹配逻辑电平（如5V或3.3V驱动）。
- 波形测试：动态测试时，建议使用隔离示波器，避免共地短路，重点观测驱动波形、Vds波形和输出纹波。
