投影机电源供电电路维修是投影机维护中的核心环节，由于电源电路承担着将市电转换为投影机各功能模块所需稳定电压的任务，其工作状态直接影响投影机的正常运行，维修时需遵循系统化的排查思路，结合电路原理与实测数据,逐步定位故障点。
电源供电电路的基本结构与功能

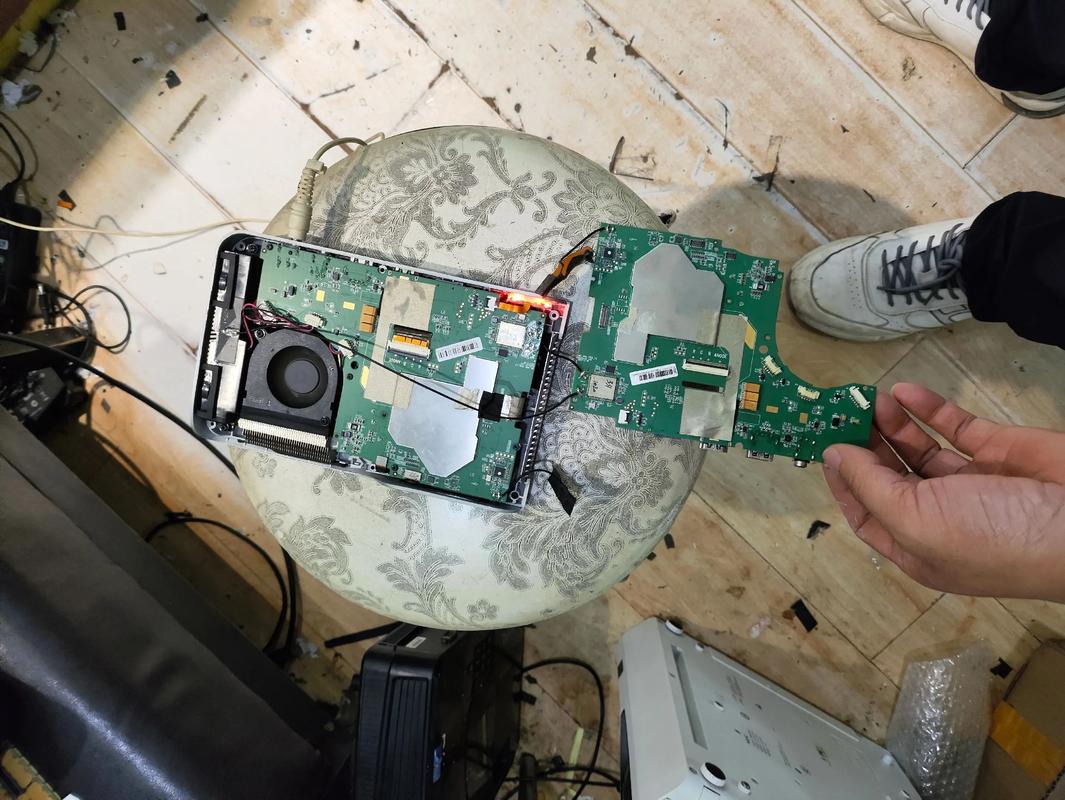

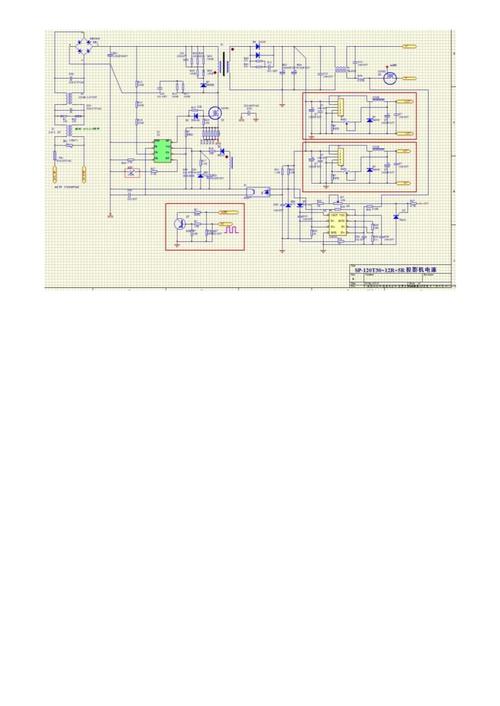

投影机电源供电电路通常由输入滤波、整流滤波、PFC功率因数校正、主电源变换、次级整流滤波及保护电路等部分组成，输入滤波电路用于抑制市电干扰，共模电感和X电容、Y电容是其核心元件；整流滤波电路将220V交流电转换为300V左右直流电，全桥整流器和滤波电容（如400V/100μF电解电容）为关键部件；PFC电路通过升斩变换提升功率因数，输出380V直流电压供主电源使用；主电源变换电路（通常采用反激式或半桥拓扑）通过PWM控制器（如UC384x系列）和开关管（如MOSFET）将高压直流电转换为多路低压直流电，如12V、5V、3.3V等，分别供给主板、灯泡驱动板、风扇等模块；保护电路则包含过压、过流、过热保护功能,异常时触发关机以防止元件损坏。
常见故障现象与排查流程
完全无电源指示
故障现象：接通电源后，投影机无任何反应，指示灯不亮。
排查步骤：
- 市电输入检查：用万用表交流档测量电源线两端是否导通，检查保险管（通常位于输入端）是否熔断，若保险管发黑熔断，需进一步排查后级短路故障；若保险管完好，则检查电源开关和线路是否正常。
- 整流滤波电路检测：断开电源后，用万用表电阻档测量滤波电容两端阻值，若接近0Ω，说明后级存在短路（如PFC开关管击穿），需逐一检测整流桥、PFC开关管（如STP15N60）、mosfet管极间电阻是否正常。
- PFC电路检查：若PFC电路无输出电压，需检测PWM控制器（如UC3854）供电引脚电压、驱动信号输出及升压电感是否开路。
指示灯亮但无法开机
故障现象：电源指示灯亮，但投影机无开机画面，风扇不转。
排查步骤：
- 待机电源检测：测量待机电源（如5VSB）输出是否正常，若电压偏低或无输出，检查待机变压器、副边整流二极管（如肖特基二极管）及滤波电容。
- 开机信号通路：检测主板发出的开机信号（如高电平或低电平脉冲）是否到达电源板，检查相关光耦（如PC817）是否导通。
- 主电源启动电路：若主电源未启动，测量PWM控制器（如UC3843）的VCC引脚电压，若电压过低，检查启动电阻是否变值；若电压正常但无驱动输出，需更换PWM控制器或检查其外围元件（如反馈电阻、补偿电容）。
工作中突然关机或重启
故障现象：投影机运行一段时间后自动关机，或频繁重启。
排查步骤：
- 过热保护检查：检查散热风扇是否运转正常，散热片是否积灰过多导致温度传感器（如热敏电阻）误触发。
- 过压/过流保护检测：断开负载后测量电源输出电压是否稳定，若电压异常，检查稳压反馈回路（如TL431精密基准电压源、光耦）是否失效；若电压正常但仍保护，需检测电流检测电阻是否变值或开关管性能下降。
- 元件老化排查：重点检查电解电容是否鼓包、漏液，因其容量衰减会导致纹波增大，触发保护电路。
关键元件检测与代换技巧
- 电解电容：用万用表电容档测量容量是否在标称值±20%范围内，观察是否漏液或鼓包，代换时需注意耐压值和温度等级（如105℃电容优先于85℃）。
- 开关管（MOSFET）：用二极管档测量D-S、G-S极间是否短路，用电阻档测量栅极电阻是否正常，代换时需关注耐压值（如600V以上）、电流参数及封装类型。
- PWM控制器：测量各引脚对地电压是否与 datasheet 一致，若供电正常但无输出，多为芯片损坏。
- 光耦：用万用表电阻档测量初级、次级间绝缘电阻，应大于10MΩ；通电状态下测量次级导通压降，约0.5-1.2V为正常。
维修注意事项
- 安全防护：断电后需对滤波电容放电（用100Ω/5W电阻短接两端），避免残留电荷触电或损坏元件。
- 散热处理：更换大功率元件（如开关管、整流桥）后，需重新涂抹导热硅脂并确保散热片安装牢固。
- 参数匹配：代换电阻、电容时，需核对阻值、容值、精度及功率参数，避免因参数偏差导致电路工作异常。
- 负载分段检测：若怀疑负载短路，可逐一断开次级输出回路（如断开12V供电到主板的连接），观察电源是否恢复正常，以区分电源板与负载板故障。
维修案例参考
| 故障现象 | 检测过程 | 解决方法 |
|---|---|---|
| 无电源指示 | 保险管熔断，测得PFC开关管D-S极短路 | 更换PFC开关管（STP15N60）及保险管 |
| 指示灯亮但无法开机 | 待机5V正常，开机信号无反应 | 更换光耦（PC817）后恢复正常 |
相关问答FAQs
Q1：投影机电源板维修时，如何判断是PFC电路故障还是主电源故障？
A：可通过分段测量电压判断，若PFC电路输出电压低于380V（正常值约380V），且输入整流滤波电压正常（约300V），则故障在PFC电路；若PFC输出电压正常，但主电源各路输出电压（如12V、5V）异常或无输出，则故障在主电源变换电路。
Q2：电源板上的小贴片电阻炸裂，如何快速找到替换型号？
A：首先观察电阻表面丝印代码（如103表示10kΩ），若丝印模糊，可通过电路板上的关联元件参数推断：若电阻位于PWM控制器VCC引脚，通常为启动电阻（阻值范围几十kΩ到几百kΩ）；若位于反馈回路，可能为分压电阻（阻值几千欧到几十千Ω），若无图纸，可用万用表测量同型号电源板对应位置电阻阻值作为参考，代换时需注意功率（通常为1/8W或1/4W）。
