st9s313电源维修是一项需要专业知识和细致操作的技术工作，该芯片广泛应用于各类开关电源中，作为PWM控制器负责整个电源的稳定输出，维修过程中需遵循系统化的排查流程，结合理论知识与实际检测,才能高效定位故障点并恢复电源正常工作。

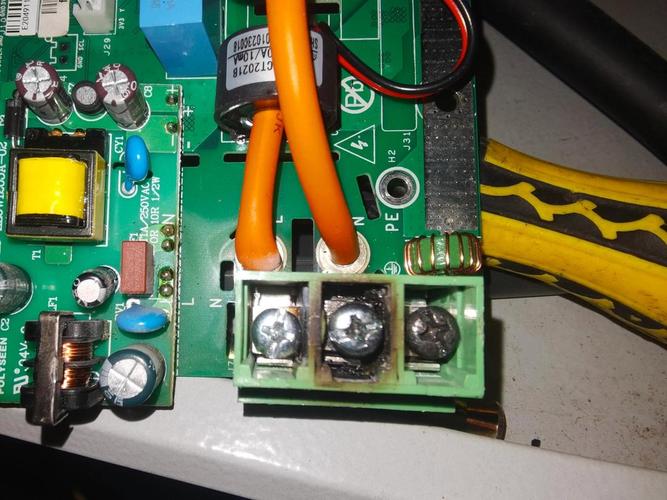

st9s313的核心功能是通过反馈电压调节开关管的导通时间，从而稳定输出电压，常见故障现象包括输出电压异常（如无输出、电压偏高或偏低）、输出纹波过大、电源无法启动等，这些故障可能由芯片本身损坏、外围元件失效、供电异常或负载短路等多种原因引起，维修前需准备必要工具，如万用表、示波器、可调直流稳压电源及焊接设备，并确保操作安全,避免因短路或电压冲击导致二次损坏。

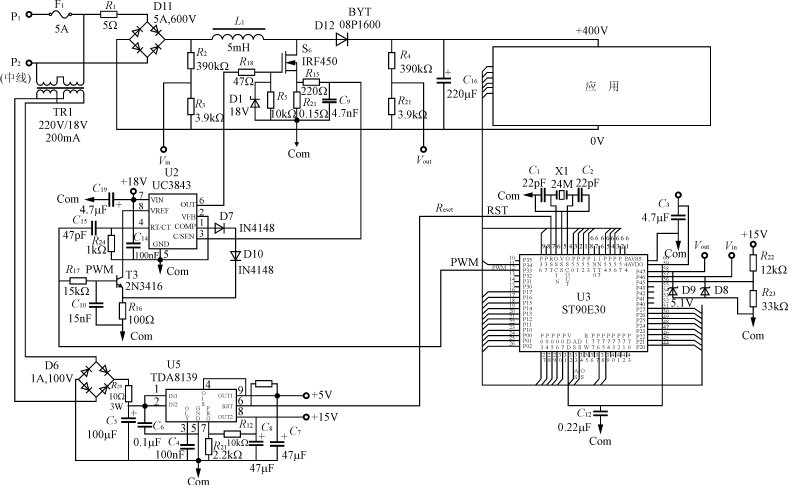

故障排查应从易到难逐步展开，首先检查电源的输入部分，包括保险管、整流桥、滤波电容等，保险管熔断通常意味着存在严重短路，需重点检查整流桥、开关管及st9s313芯片是否击穿，若保险管完好，则可通电测量st9s313的供电脚电压（通常为12-18V），若电压异常需检查供电电路中的限流电阻、稳压二极管等元件，接下来检测st9s313的关键引脚电压，如VCC（供电脚）、FB（反馈脚）、COMP（补偿脚）及驱动输出脚（如OUT脚），正常工作时，FB脚电压通常为内部基准电压（如2.5V），COMP脚电压随反馈调节，OUT脚应有PWM脉冲输出，若这些引脚电压偏离正常值,需结合外围电路分析原因。
外围元件的检测是维修的重点，st9s313的外围电路主要包括反馈网络、振荡电路、软启动电路及驱动保护电路，反馈网络一般由光耦和精密稳压源（如TL431）组成，需检查光耦是否失效、TL431的基准电压是否正常，振荡电路的定时电阻和电容决定开关频率，若参数变化可能导致频率漂移或工作异常，软启动电容容量减小可能引起电源启动时电压过冲，而驱动电路中的上拉电阻、加速电容等元件损坏则会影响开关管的驱动波形，导致效率降低或损坏,以下为st9s313常见外围元件故障及检测方法：
| 元件类型 | 常见故障现象 | 检测方法 |
|---|---|---|
| 光耦 | 反馈失效、输出不稳 | 测量初级侧发光二极管正向压降（约1V），次级侧三极管极间电阻是否正常 |
| TL431 | 基准电压偏差 | 测量REF脚电压（应为2.5V），阴极与阳极之间是否短路或开路 |
| 振荡定时电容 | 频率异常、无法启动 | 用电容表测量容量是否衰减，或替换法测试 |
| 软启动电容 | 启动过冲、反复重启 | 测量电容是否漏电或容量减小，观察启动时COMP脚电压上升斜率 |
| 驱动上拉电阻 | 无驱动输出、开关管不动作 | 测量电阻值是否变大或开路，检查焊接是否良好 |
若外围元件均正常，则需考虑st9s313芯片本身损坏的可能性，芯片损坏通常由过压、过流或散热不良引起，检测时可测量各引脚对地电阻值，与正常值对比（需参考具体型号 datasheet），若怀疑芯片损坏，可直接更换，但需注意更换前需排查导致芯片损坏的根本原因，如负载短路、电压反馈异常等,否则可能导致新芯片再次损坏。
维修完成后需进行性能测试，使用可调负载逐步增加输出电流，检查电压稳定性及纹波幅度（通常要求小于输出电压的1%），同时用示波器观察st9s313的OUT脚波形，应为一组规整的PWM脉冲，频率和占空比随负载变化而调节，若测试中发现异常，需重新检查反馈回路和补偿电路参数,确保环路稳定性。
相关问答FAQs
问：st9s313电源维修时，如何判断是芯片损坏还是外围元件故障？
答：判断时可采用“排除法”，首先断开st9s313的负载，测量输出电压是否恢复正常；若电压仍异常，则检查芯片供电脚电压是否稳定；若供电正常但无驱动输出，且外围元件（如上拉电阻、振荡电路）均完好，则可能为芯片内部损坏，测量芯片各引脚对地电阻，与正常值对比差异较大时，也可判断芯片故障，最终可通过替换法验证，更换芯片后若恢复正常,则确认芯片损坏。
问：st9s313电源输出电压偏高，应重点检查哪些部位？
答：输出电压偏高通常与反馈回路有关，首先检查反馈分压电阻是否变值，导致采样电压偏低；其次检查光耦是否失效（如发光二极管开路或三极管漏电），使反馈信号无法传递至st9s313；然后测量TL431的基准电压是否正常（应为2.5V），若基准电压偏低会导致输出电压升高，st9s313的COMP脚补偿电容漏电或失效也可能导致调节异常,需重点检测。
