rcc开关稳压电源维修是电子设备维护中常见且关键的技术工作,rcc（ringing choke converter，即扼流圈变换器）是一种自激式开关电源，因其结构简单、成本低廉，在小型电子设备中广泛应用，但其故障率相对较高，维修时需掌握系统的方法和技巧，以确保安全高效地解决问题，以下是rcc开关稳压电源维修的详细步骤和要点。
维修前的安全准备与故障初步判断
在开始维修前,必须确保安全操作，切断电源，并在滤波电容两端并联大功率电阻进行放电，避免电容残留电荷对人身和设备造成危害，准备必要的维修工具，如万用表、示波器、隔离变压器、电烙铁、吸锡器等，隔离变压器能有效防止市电与电路板直接接触，降低触电风险。
故障初步判断可通过“观察法”和“测量法”结合进行，观察电源板是否有明显烧焦、鼓包元件、虚焊或断裂痕迹；测量输入端保险管是否熔断，若保险管熔断且发黑，通常表明存在严重短路故障，需重点检查整流桥、滤波电容、开关管等关键元件，若保险管完好，则可能是输出电路或负载异常，需进一步检测。

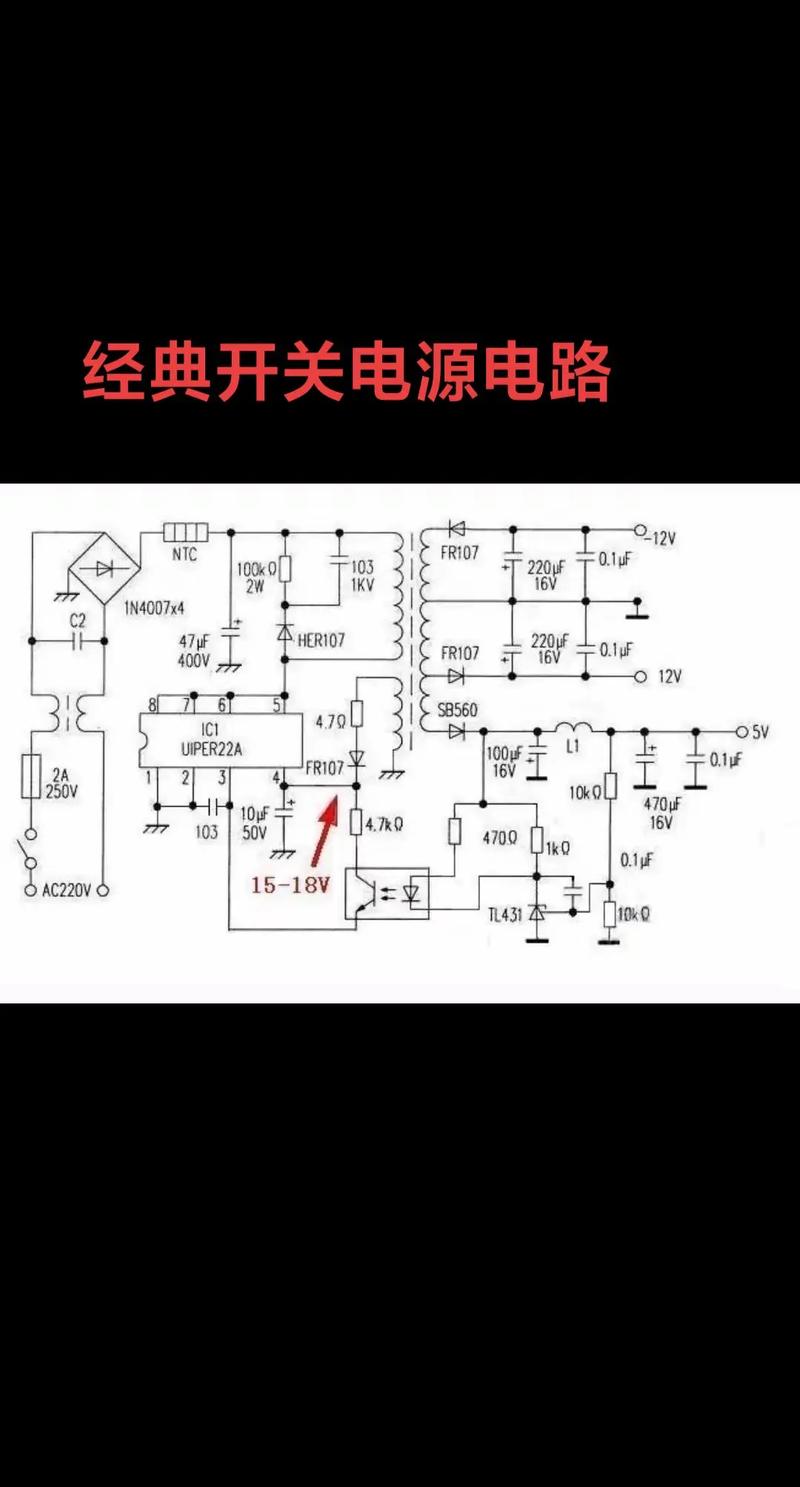

关键电路的检测与故障定位
输入电路检测
输入电路主要包括保险管、压敏电阻、互感滤波器、整流桥和滤波电容，保险管熔断需排查短路点，可用万用表二极管档检测整流桥二极管是否击穿，滤波电容是否短路，压敏电阻若破裂则说明曾遭遇高压冲击，需更换，互感滤波器开路会导致电源无法工作，可用万用表电阻档检测其通断。
开关振荡电路检测
rcc电源的核心是开关管及其振荡电路,开关管（多为MOSFET或三极管）是故障高发区，需检测其三个电极间是否击穿，若开关管损坏，需同时检查其驱动电路，如基极/栅极电阻、稳压二极管、反馈电路中的光耦等，避免更换后再次击穿，振荡电路的启动电阻（通常为几百千欧）开路会导致电源无启动电压，需重点测量，变压器初级绕组短路或开路也会导致振荡停止，可用万用表电阻档检测绕组阻值，正常情况下初级绕组阻值应略大于次级。
反馈与稳压电路检测
反馈电路是维持输出电压稳定的关键,rcc电源多采用光耦+TL431（或精密稳压源）的间接反馈方式，若输出电压偏高或偏低，需检查光耦是否导通，TL431的基准电压是否正常（通常为2.5V），以及取样电阻是否变值，若取样电阻阻值增大，会导致输出电压升高；反之则降低，误差放大器的三极管若击穿，也会使反馈失效。
输出电路检测
输出电路包括整流二极管、滤波电容和负载，输出电压异常时，需断开负载，测量空载电压，若空载电压正常，则故障在负载；若仍异常，则检查输出整流二极管是否击穿或开路，滤波电容是否失效，对于高频整流二极管，需注意其反向恢复时间参数，若性能不良会导致输出纹波过大。
常见故障案例分析
以下是rcc电源维修中几种典型故障的排查思路：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 保险管熔断，无输出 | 整流桥击穿、滤波电容短路、开关管击穿 | 用万用表二极管档检测上述元件，找出短路点并更换 |
| 输出电压偏低且波动大 | 反馈电路异常（光耦未导通、TL431损坏）、输出整流二极管正向压降过大、负载过重 | 检测光耦发光侧与接收侧是否导通，测量TL431基准电压，断开负载测空载电压 |
| 电源无输出，保险管完好 | 启动电阻开路、开关管开路、变压器初级绕组断路 | 测量启动电阻阻值，检查开关管各极间阻值，检测变压器绕组通断情况 |
| 输出电压偏高且不可调 | 取样电阻变值、光耦接收侧开路、误差放大器损坏 | 用万用表测量取样电阻阻值是否与标称值一致，检测光耦接收侧是否导通 |
维修注意事项
- 元件代换原则：更换元件时，尽量选用同型号或参数相近的元件，尤其是开关管的耐压值、电流值和频率特性，电容的容量、耐压和ESR值等，对于光耦和TL431等精密元件，不建议随意代换。
- 散热处理：开关管、整流二极管等发热量较大的元件，需检查散热片是否安装牢固，散热硅脂是否老化，必要时更换或增加散热措施。
- 焊接质量：焊接时避免虚焊、假焊，尤其是变压器引脚、开关管引脚等受力较大的部位，建议使用助焊剂确保焊接可靠。
- 动态测试：修复后，需通过示波器观察开关管驱动波形、输出电压纹波等，确保电路工作正常，若无示波器，可测量输出电压稳定性，在负载变化时观察电压波动情况。
相关问答FAQs
问题1：rcc电源维修时，为什么更换开关管后再次击穿？
答：开关管再次击穿通常是由于驱动电路或负载异常导致，需重点检查：① 驱动电路的限流电阻是否过大或过小，导致驱动不足或过激励；② 反馈电路是否失效，导致开关管导通时间过长，发热过大；③ 负载是否存在短路，使开关管承受过大电流；④ 变压器初级绕组是否存在匝间短路，导致开关管工作电压异常，建议在更换开关管前，先修复上述故障点，并确保驱动波形正常。
问题2：rcc电源输出电压纹波过大，如何排查？
答：输出电压纹波过大通常与滤波电路或开关频率有关，排查步骤如下：① 检查输出滤波电容是否失效（如ESR增大、容量减小），可用电容表测量或更换同规格电容；② 检查整流二极管的反向恢复时间是否过长，高频整流二极管（如肖特基二极管）若性能不良会导致纹波增大；③ 检查开关频率是否正常，若变压器磁芯饱和或振荡电路参数异常，可能导致频率降低，纹波增大；④ 检查负载电流是否过大，超出电源设计范围，导致滤波不足，通过示波器观察纹波波形，可进一步定位问题所在。
