由于这是一款非常早期的产品,官方提供的完整PDF维修手册（通常称为“电路图”或“SCH图”）在网上已经很难找到，我可以为您整理出一份基于该型号通用技术架构和维修经验的综合性维修指南，其中包含了关键信息、常见故障判断流程和维修思路。
（图片来源网络，侵删）
创维 42L16HF 维修综合指南
电视基本概述
- 型号: 42L16HF
- 屏幕尺寸: 42英寸
- 屏幕类型: 早期 LCD 面板
- 核心技术: 这款电视通常采用 “机芯+面板” 的分离式设计。
- 机芯 (主板): 负责信号处理、系统控制、电源转换等，常见的可能是 MS88 或 MS89 系列机芯，或者类似架构的国产方案。
- 面板: 由面板驱动板（T-CON或逻辑板）、背光驱动板（逆变器）和液晶面板本身组成。

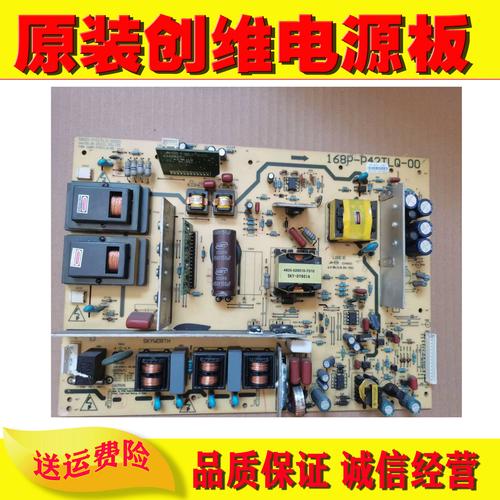

- 电源板: 通常是一个独立的电源板，提供整机所需的 +5V, +12V, +24V (或更高) 等电压。
维修前的准备工作与安全须知
- 断电操作: 维修前务必拔下电源插头，并在电源板上对大容量滤波电容进行放电操作（用大功率电阻短接电容两端），防止电击损坏元件或伤人。
- 工具准备:
- 万用表（必备，用于测量电压、电阻、通断）
- 电烙铁、焊锡丝、松香
- 吸锡器或吸锡线
- 螺丝刀套装
- 示波器（专业维修，用于检测波形）
- 替换用的易损元件（如保险丝、贴片电容、电源IC、驱动IC等）
- 图纸资料: 如果能找到电路图，维修效率会大大提高，可以尝试在“电视维修论坛”、“百度文库”或“豆丁网”等平台搜索关键词 “创维 42L16HF 电路图” 或 “创维 MS88 机芯 电路图”。
常见故障现象与维修思路
故障现象一：完全不开机（指示灯不亮）
判断范围: 电源板故障或电源输入/开关机电路问题。
维修步骤:
- 检查电源输入: 检查电源线、插座是否正常，用万用表交流档测量电视电源输入端是否有220V交流电。
- 观察电源板: 打开电视后盖，找到电源板。
- 目视检查: 查看保险丝（F1）是否熔断，如果保险丝发黑或熔断，说明电源板有严重短路。
- 测量输出电压: 插上电源（此时主板未通电），测量电源板各路输出电压（如+5VSTB, +12V, +24V等）是否正常，如果完全没有输出，则故障在电源板本身。
- 电源板常见故障点:
- PFC（功率因数校正）电路故障: 检查PFC开关管（如2SK3562, 2SK2843等）、PFC控制IC（如NCP1653, L6599D等）及其周边元件（二极管、电容、电阻）。
- 副电源故障: 副电源负责在待机时提供+5V电压，供CPU和待机指示灯使用，检查副电源的开关管、变压器、稳压IC（如TL431）和光耦（如PC817）。
- 整流桥或输入滤波电容损坏。
- 电源IC或PWM控制芯片损坏。
解决方法: 更换损坏的元件，如保险丝、PFC管、电源IC、电解电容等，对于电源板，如果故障复杂，建议直接更换同型号电源板。
故障现象二：指示灯亮，但屏幕不亮（黑屏）
判断范围: 电源板（主电源未启动）、主板（未发出开机指令）、背光或驱动板故障。
（图片来源网络，侵删）
维修步骤:
- 测量主电压: 指示灯亮说明副电源正常（+5VSTB已供上），此时测量主板或电源板上的主电压（如+12V或+24V）是否正常，如果主电压没有或很低，可能是电源板的副电源未正确触发主电源启动，或主板的开机控制电路有问题。
- 检查背光: 这是最常见的原因。
- 听声音: 开机时仔细听，如果能听到“滋滋”的轻微高压声，说明背光驱动板（逆变器）在工作，但背光管可能损坏或接触不良。
- 看屏幕: 在黑暗环境下，用强光手电筒斜着照射屏幕，如果能看到非常暗淡的图像，100%是背光问题。
- 测量背光电压: 找到背光驱动板，测量其输入的供电电压（如+24V）是否正常，测量输出到灯管的插座上是否有高压交流输出（注意安全！）。
- 背光常见故障点:
- 背光驱动板（逆变器）故障: 检查板上的升压变压器、谐振电容（通常容量会减小，导致发黄）、MOS管、PWM控制IC（如OZ960, OZ964等）和保险丝。
- 灯管老化或损坏: 42寸电视通常有多个灯管（如6-8个），逐个测量灯管的两端电阻，正常情况下阻值很小（几欧姆），如果阻值无穷大或异常，则灯管损坏，也可以通过替换法判断。
- 高压线接触不良或损坏。
解决方法: 更换损坏的灯管、背光驱动板或修复逆变器板上的元件。
故障现象三：有图像，无声音或声音异常
判断范围: 主板音频处理电路、功放电路、扬声器。
维修步骤:
（图片来源网络，侵删）
- 检查扬声器: 直接用万用表电阻档测量扬声器是否正常（应有几到几十欧姆的阻值）。
- 测量音频功放供电: 找到音频功放IC（通常是一个带散热片的IC，如TDA7492, TDA7263等），测量其供电电压是否正常。
- 检查音频输入信号: 用示波器或万用表交流档测量功放IC的音频输入端（通常标注为L-IN, R-IN）是否有信号，如果没有信号，问题出在主板音频解码或处理部分。
- 功放IC本身损坏: 如果输入信号正常，输出端没有信号，且供电正常，很可能是功放IC损坏。
解决方法: 更换功放IC、修复供电电路或更换扬声器。
故障现象四：花屏、白屏、图像有干扰条纹
判断范围: 主板（LVDS信号输出部分）或逻辑板（T-CON板）故障。
维修步骤:
- 判断故障点:

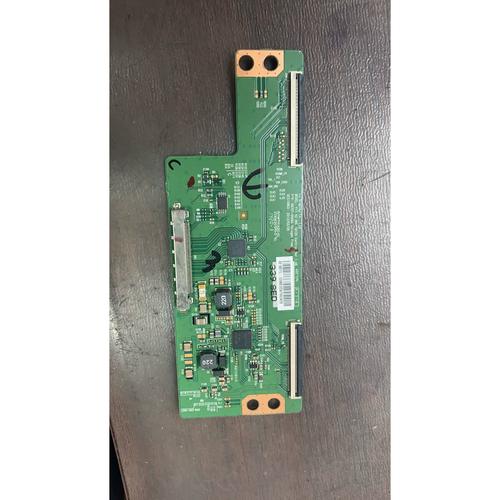

- 花屏、白屏、图像混乱: 这通常是逻辑板（T-CON板）的典型故障，逻辑板负责驱动面板上的像素，控制时序。
- 竖条、横线、图像局部缺失: 也可能是逻辑板问题，但也可能是屏幕排线接触不良或屏幕本身损坏。
- 图像有拉丝、马赛克: 可能是主板与逻辑板之间的LVDS排线接触不良或损坏。
- 维修方法:
- 重新插拔排线: 这是最简单有效的方法，断电后，将主板到逻辑板、逻辑板到屏幕的扁平排线都拔下来，用酒精棉擦拭金手指部分，然后重新插紧。
- 检查排线: 检查排线是否有折痕、破损。
- 替换法: 如果重新插拔无效，可以尝试更换一块同型号的逻辑板，这是判断故障最快的方法，如果换板后正常，则原逻辑板损坏。
重要提示与资源
-
寻找电路图:
-
创维 42L16HF 电路图、创维 MS88 机芯 电路图、创维 42L16HF SCH、创维 42L16HF PDF。 - 论坛: 电视维修网、迅维网、21IC电子网等论坛，里面有大量维修案例和图纸分享。
- 文库: 百度文库、豆丁网、道客巴巴等，但需要下载券或付费。
-
-
