ht46r47电路维修是一项需要结合理论知识与实践操作的工作，该芯片是一款由Holtek推出的8位微控制器，常用于家电控制、工业控制等领域，其电路维修需掌握芯片特性、外围电路原理及常见故障分析方法，以下从基础检修流程、核心模块故障排查、维修注意事项及工具使用等方面进行详细说明。

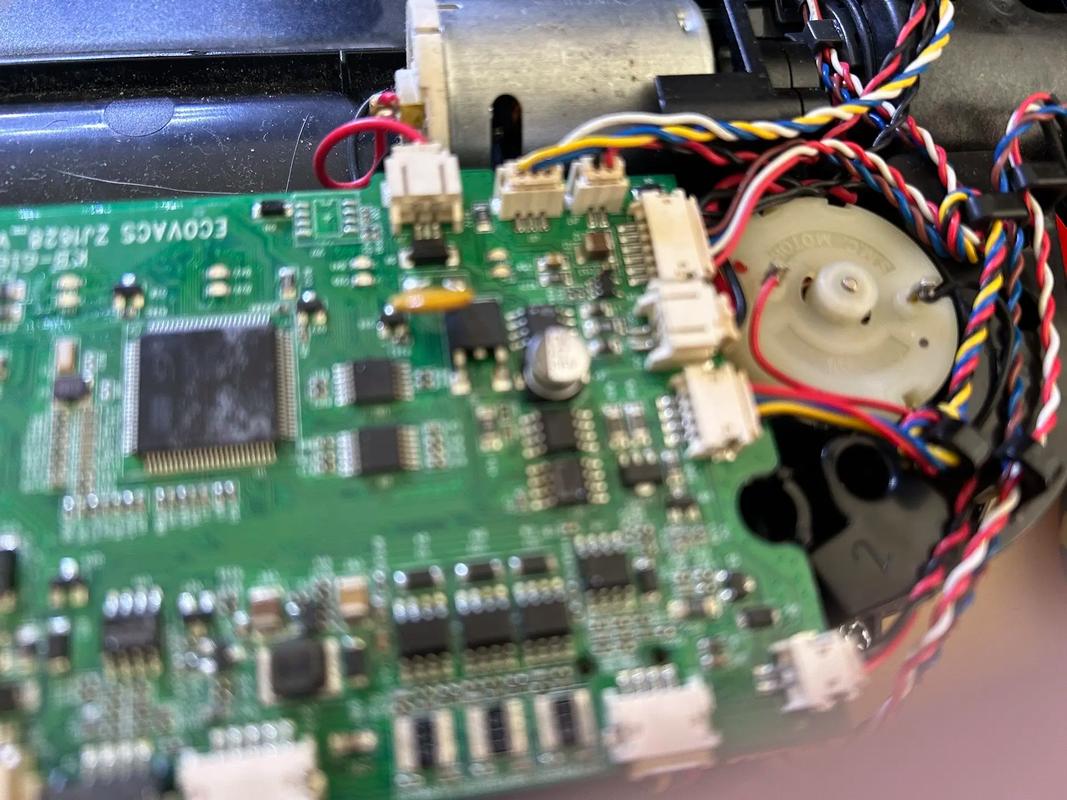

（图片来源网络，侵删）

基础检修流程

在维修ht46r47电路时，需遵循“先断电、再观察、后测量”的原则，避免因操作不当导致故障扩大。

外观检查：首先断开电源，观察电路板是否有明显烧焦、元件虚焊、电容鼓包、引脚腐蚀等现象，重点检查芯片周围的电阻、电容、晶振及外围接口元件，如发现异常元件，可先进行记录或替换。
电源模块检测：ht46r47工作电压通常为2.2V-5.5V，需先测量芯片VDD（电源引脚）和VSS（接地引脚）的电压是否正常，若电压异常，需检查电源电路中的稳压芯片（如LDO）、滤波电容及供电通路，可用万用表测量各节点电压，或示波器观察电源纹波是否过大。
时钟电路检查：ht46r47依赖外部晶振或RC振荡器提供时钟信号，时钟异常会导致芯片不工作或程序跑飞，用万用表测量晶振两端是否对地有电压（通常为0.5V-1V），或用示波器观察晶振是否起振（注意示波器探头电容可能影响振荡，建议用高阻探头），若晶振无波形，需检查晶振本身是否损坏、负载电容是否失效（通常为15-33pF）。
复位电路检测：芯片RST引脚为复位端，低电平复位，需检查复位电路中的上拉电阻、复位电容及按键是否正常，上拉电阻通常为10kΩ-100kΩ，电容一般为0.1μF-10μF，若复位电压不稳定,可能导致芯片反复复位。

ht46r47的核心功能包括I/O端口、定时器、ADC等模块，需结合具体电路功能针对性排查。

I/O端口是芯片与外部设备交互的关键，常见故障包括端口无输出、输入信号异常等。

输出异常：若某I/O端口应输出高电平但实际为低电平，需检查：
- 端口是否被外部电路拉低（如短路、驱动元件损坏）；
- 芯片内部I/O配置是否正确（如是否设置为输出模式，可通过程序或逻辑分析仪判断）；
- 端口驱动能力是否不足（如驱动电流过大导致电压跌落）。
输入异常：若外部信号正常但芯片读取不到，需检查：
- 输入信号电压是否在芯片识别范围内（TTL电平通常要求高电平>2.0V，低电平<0.8V）；
- 端口上拉电阻是否正常（若为输入模式，通常需外接上拉电阻）；
- 外部信号源是否正常（如传感器、按键电路是否故障）。

ht46r47内置多通道ADC，用于模拟信号采集，若ADC采样异常，可能原因包括：

（图片来源网络，侵删）

参考电压异常：ADC参考电压（VREF）不稳定会导致采样值偏差，需检查VREF引脚电压是否为标准值（通常为VDD的1/2或外接基准电压），滤波电容是否失效。
输入通道问题：若某通道采样值固定或异常，需检查：
- 输入信号是否超出量程（ADC输入电压需≤VREF）；
- 通道切换开关是否损坏（可通过测量其他通道判断）；
- 输入通路中的分压电阻、滤波电容是否开路或短路。

定时器异常会导致延时、PWM输出等功能失效，需检查：

工具选择：
- 万用表：用于测量电压、电阻、通断，是基础检修工具；
- 示波器：用于观察波形（时钟、信号、PWM等），判断信号质量；
- 编程器：若怀疑程序丢失或损坏，需使用专用编程器（如Holtek配套工具）重新烧录程序；
- 逻辑分析仪：用于分析多路数字信号时序，适合复杂I/O交互故障排查。
防静电措施：ht46r47为CMOS芯片，易受静电损坏，维修时需佩戴防静电手环，避免在干燥环境下直接触碰芯片引脚。
焊接注意事项：更换芯片或元件时，需使用恒温烙铁（温度控制在300℃-350℃），焊接时间不宜过长（每个引脚不超过3秒），避免损坏芯片或电路板。
