手机充电器是现代生活中不可或缺的电子设备,其核心功能是将220V交流电转换为手机所需的低压直流电，要理解手机充电器的原理与维修方法，需从其内部结构、工作流程及常见故障入手，而相关维修视频则能通过直观演示帮助掌握实操技能。
手机充电器的工作原理
手机充电器属于开关电源适配器,内部主要由整流滤波、PWM控制、开关变压器、整流输出及保护电路等模块组成，其工作流程可概括为“交流输入→整流滤波→高频开关→变压整流→稳压输出”。
-
整流滤波电路：220V交流电通过保险管、压敏电阻（防浪涌）后，经整流桥（如DB107）转换为脉动直流电，再由电解电容（如400V/100μF）滤波，得到平滑的直流电，此部分为后续开关电路提供稳定输入。
-

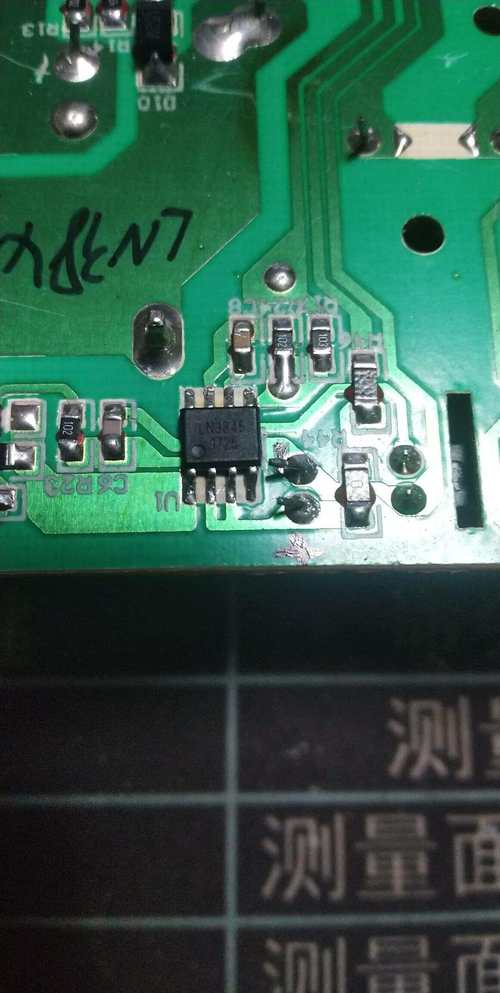

PWM控制与开关电路：滤波后的直流电送入开关管（如MOSFET，型号常见为2N7007或IRF840）的漏极，PWM控制器（如UC3842或OB2202）产生高频脉冲信号驱动开关管导通/截止，将直流电转化为高频脉冲（频率约50-100kHz），送入开关变压器的初级线圈。
-
变压与隔离：开关变压器通过初级与次级线圈的匝数比，将高频脉冲电压降至低压（如5-20V），同时实现输入与输出的电气隔离，保障使用安全。
（图片来源网络，侵删） -

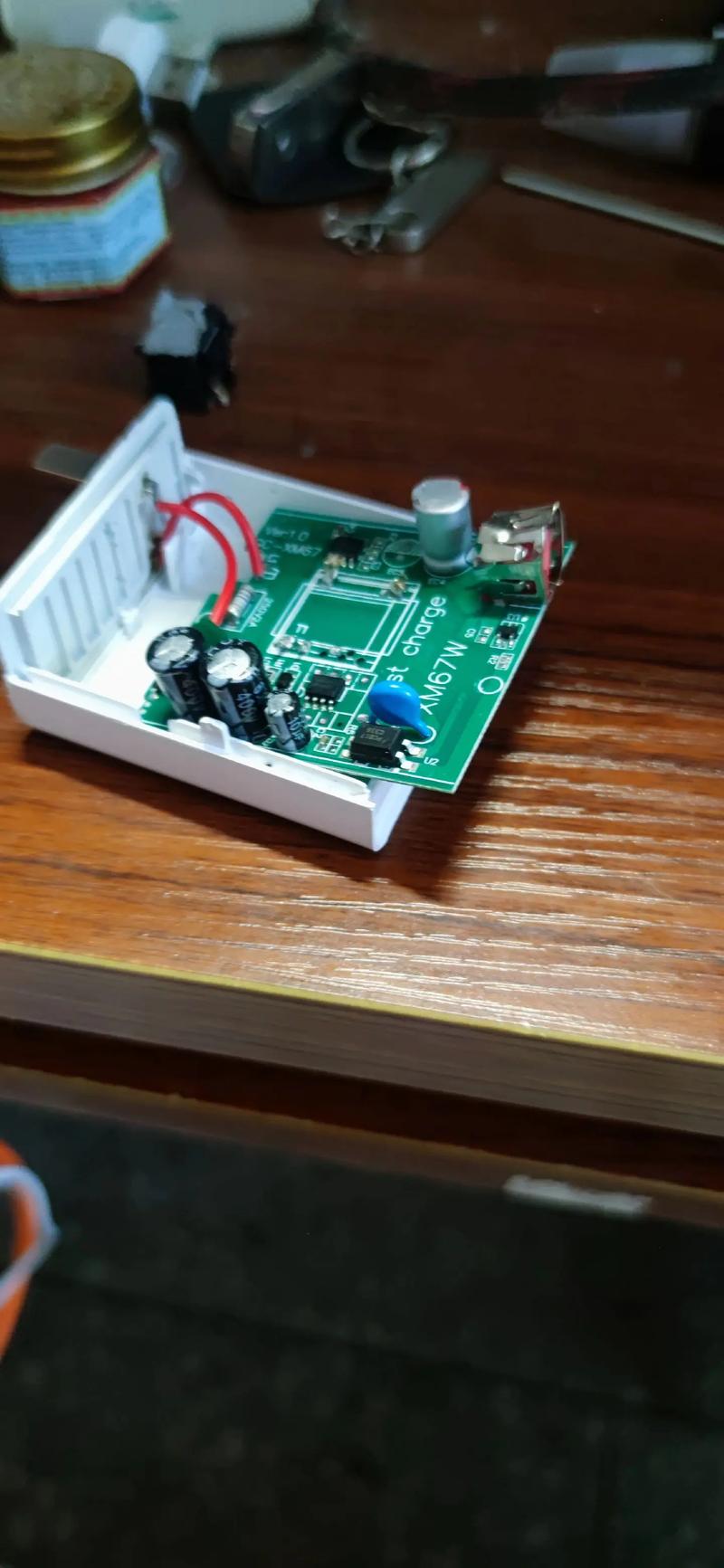

整流输出与稳压：次级线圈输出的低压脉冲经快恢复二极管（如FR107）整流、电解电容滤波后，得到直流电压，再通过精密稳压器件（如TL431）及光耦（如PC817）反馈电压至PWM控制器，实现输出电压的动态调整（如5V/2A、9V/2A等）。
-
保护电路：包括过压保护（由稳压管或TVS实现）、过流保护（通过采样电阻检测电流，反馈至PWM控制器）、短路保护（PWM控制器在检测到异常时停止输出）及温度保护（热敏电阻监测温度，超温时降低输出功率）。
手机充电器常见故障与维修方法（结合视频实操要点）
维修前需注意：断开电源后，用万用表测量大容量电容（如输入/输出端电解电容）是否放电，避免触电；维修时需佩戴防静电手环，避免静电损坏精密元件。
常见故障现象及排查步骤（可结合表格对比）
| 故障现象 | 可能原因 | 检测方法（视频演示重点） | 维修操作 |
|---|---|---|---|
| 完全无输出 | 保险管熔断、整流桥击穿、开关管损坏 | 万用表二极管档测保险管通断；测整流桥正反向电阻；测开关管D-S极间是否短路 | 更换同规格保险管（需先排查短路原因）；更换整流桥或开关管 |
| 输出电压低/不稳 | 滤波电容失效、PWM控制器异常、光耦故障 | 测输入端电容容量（用电容表）；测PWM控制器VCC脚电压（正常约12-20V）；测光耦发光/接收侧阻值 | 更换电解电容（注意耐压值，如输入端需≥400V）；检查PWM控制器外围元件，更换光耦 |
| 充电时发烫严重 | 开关管损耗大、输出电容老化、负载过重 | 测输出电压是否偏高；测输出电容ESR（等效串联电阻）；断开负载测空载电压 | 检查散热片是否松动；更换低ESR电容；排除手机端短路故障 |
| 无法识别快充 | 协议芯片故障、数据线接触不良 | 示波器测数据线DP/DM脚波形（快充协议有特定脉冲信号）；测充电器USB接口焊点 | 更换协议芯片（如常见的TPS65263）；重新焊接USB接口 |
维修视频的学习要点
优质维修视频通常会通过“故障定位→元件拆解→关键点测量→更换元件→测试验证”的流程演示，学习者需重点关注：
- 工具使用：万用表测电压/电阻、示波器测PWM波形、热风枪拆焊精密元件（如PWM控制器、协议芯片）的技巧。
- 关键元件识别：如输入端黄色高压电容、开关管（带散热片的小型三极管）、PWM控制器（8脚IC，如UC3842）、光耦（4脚IC，有透明窗口）等。
- 安全操作：如更换保险管时需用同规格（如2A/250V），不可用铜线代替；焊接时避免虚焊、短路，防止二次损坏。
相关问答FAQs
Q1：手机充电器维修时，为什么必须先放电？
A1：充电器输入端的大容量电解电容（如400V/100μF）在断电后仍会储存高压电荷，若直接触碰可能导致触电或损坏万用表，放电方法：用大功率电阻（如1kΩ/5W）两端并联电容两端，或用绝缘螺丝刀短接电容两引脚（需注意安全），待万用表测电压接近0V后再操作。
Q2：维修后如何验证充电器是否正常？
A2：维修后需分两步验证：①空载测试：接通电源，用万用表测输出电压（如5V档应为4.75-5.25V），若电压正常且无异味、异响，说明基本修复；②负载测试：连接手机或电子负载，测带载电压是否稳定（如2A负载下电压下降应≤0.3V），同时检查温升是否正常（外壳温度≤60℃为佳），若异常，需重新检查PWM控制电路或输出整流滤波部分。
