维修变频机电控系统是一项技术性较强的工作，涉及电力电子、自动化控制等多领域知识，操作不当不仅可能损坏设备，还可能引发安全事故，以下是维修过程中的关键注意事项，涵盖安全防护、故障诊断、部件更换及测试等多个环节，确保维修工作高效、安全完成。

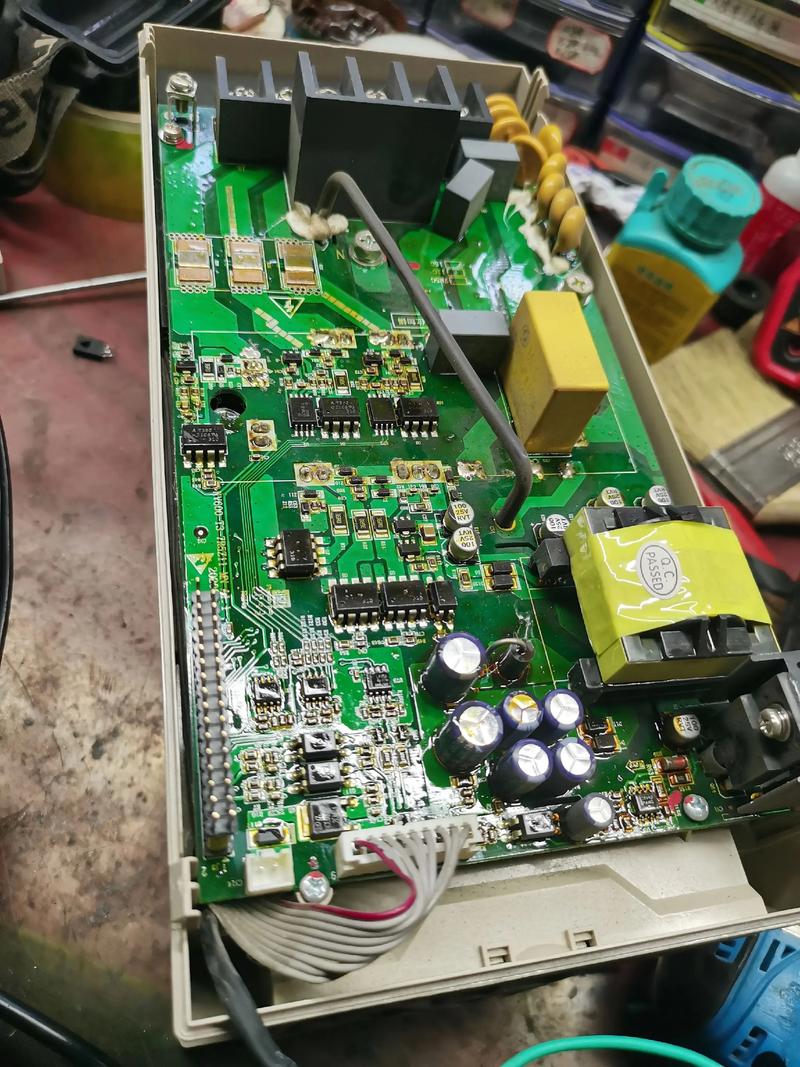

（图片来源网络，侵删）
安全防护是首要前提
- 断电与验电：维修前必须切断变频器及电控系统的总电源，并在断电后等待至少5分钟，确保直流母线电容充分放电（可通过电压表测量确认，残余电压需低于36V），严禁带电操作，即使断电后也需使用验电笔再次确认,防止电容残留电荷或意外送电引发触电。
- 个人防护装备：佩戴绝缘手套、护目镜和防静电手环，避免身体直接接触电路板上的高压元件（如IGBT模块、电解电容），潮湿环境下作业需额外穿绝缘鞋,防止电流通过人体接地。
- 环境检查：确保维修现场通风良好，避免粉尘、潮湿或腐蚀性气体（如酸雾）影响设备，禁止在易燃易爆环境中操作,防止短路火花引发火灾。
故障诊断需系统化、规范化

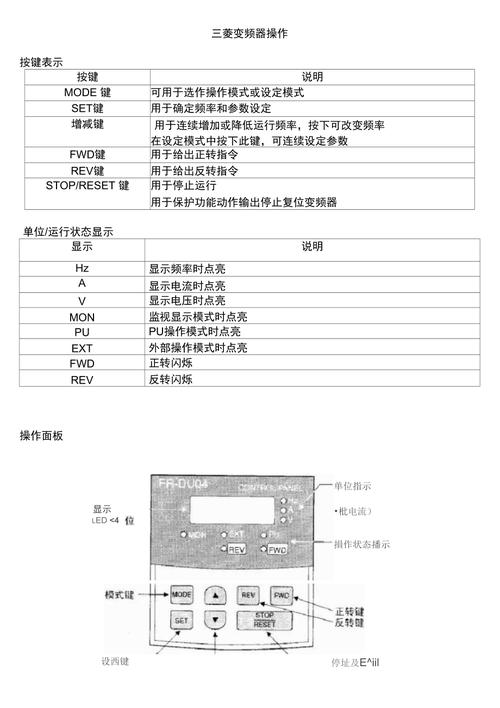

- 先观察后检测：通过变频器的显示屏记录故障代码（如OC过电流、OU过电压、OH过热等），结合指示灯状态初步判断故障类型，检查外观是否有烧焦痕迹、元件脱落、电容鼓包等明显异常,避免盲目拆卸。
- 分段排查法：将电控系统分为主电路（整流、逆变单元）、控制电路（驱动板、CPU板）、外围电路（传感器、接触器）三部分逐步排查，若报“过电流”故障，需先检查电机绝缘、电缆是否短路，再检测IGBT模块是否击穿,最后排查驱动电路的信号输出是否正常。
- 使用专业工具：优先采用万用表（电压档、电阻档）、示波器、绝缘电阻测试仪等工具测量关键参数（如直流母线电压、驱动波形、接地电阻），避免使用普通指针万用表测量微弱信号,防止因内阻过大导致数据偏差。
部件更换需严格匹配参数
- 核心元件选型：更换IGBT模块、电解电容等关键部件时，必须确保型号、耐压值、电流容量与原器件一致，IGBT模块的集电极-发射极电压（Vces）需高于变频器额定电压的1.5倍以上，电容的耐压值和容量误差需控制在±10%以内。
- 焊接与装配工艺：更换电路板元件时，需使用恒温烙铁（温度控制在350℃以下），避免高温损坏铜箔或元件，焊接后需用酒精清洁助焊剂残留，防止短路，装配IGBT模块时，需涂抹导热硅脂并确保散热片紧固力矩达标（通常为25~30N·m）,避免因散热不良导致二次损坏。
- 软件与参数配置：若更换控制板或存储芯片，需重新备份和下载参数设置（如电机额定功率、载波频率、加减速时间等），并确保与电机型号匹配,参数错误可能导致设备无法启动或运行异常。
测试与验收需全面细致
- 空载测试：维修后先进行空载运行，断开电机负载，仅启动变频器观察输出电压、电流是否平衡，有无异响或振动，逐步升频至50Hz，持续运行15分钟，检查温度是否正常（IGBT模块温度应低于80℃）。
- 带载测试：空载正常后连接电机，采用“低频启动、逐步升载”的方式测试，先在10Hz、30%额定负载下运行5分钟，再逐步增加负载至额定值，监测电流是否超过额定值，保护功能（如过流、过载）是否有效触发。
- 长期稳定性验证：满载运行至少1小时，记录直流母线电压、输出电流、散热器温度等参数，确保无异常波动，同时检查电控柜内通风系统是否正常,避免因积热导致故障复发。
日常维护建议
- 定期清洁散热器和风扇，每季度用压缩空气清除灰尘,风扇损坏需立即更换。
- 检查接线端子是否松动，每年紧固一次铜排连接螺栓,防止接触电阻过大发热。
- 监控电容容量，运行满3年的电解电容需进行容量测试，容量衰减超过20%时建议成组更换。
相关问答FAQs
Q1：维修变频器时，如何判断IGBT模块是否损坏？
A：可通过万用表二极管档检测：用红表笔接模块C极、黑表笔接E极，正向压降应为0.5~0.7V（类似二极管特性），反向及各极间电阻应无穷大，若短路或正反向电阻均异常，则说明模块已击穿,需更换同型号器件。
Q2：变频器报“过热（OH）”故障，但散热器温度正常，可能是什么原因？
A：除散热器温度过高外，还可能是温度传感器（如PTC热敏电阻）故障或接线松动导致误报，需用万用表测量传感器阻值（常温下约10kΩ），若阻值异常或线路开路/短路，需更换传感器或修复线路；若传感器正常,则需检查控制板上的检测电路是否损坏。
