MLCC电容技术难度主要体现在材料、工艺、设计及可靠性等多个维度，其高壁垒特性使得高端市场长期被日美企业主导，从材料角度看，MLCC的核心在于陶瓷介质配方，不同应用场景对介电常数、温度稳定性、损耗等参数要求差异巨大，消费电子MLCC需兼顾小型化与高容值，而车规级MLCC则需满足-55℃至150℃的宽温域工作要求，这要求精确控制钛酸钡基料的掺杂比例，通过稀土元素改性优化晶界特性，其材料合成工艺涉及纳米级粉体制备，需控制颗粒粒径分布（D50通常控制在0.2-0.5μm）及表面缺陷，粉体性能直接影响后续烧结致密度与介电性能，而高精度掺杂技术（如原子层沉积包覆）的掌握需要长期经验积累,这也是国内企业突破的难点。
在工艺层面，MLCC制造涉及数十道工序，每一步的精度控制都直接影响产品性能，流延工艺需保证生胚厚度均匀性（公差控制在±1μm以内），多层叠层对位精度需达±2μm，这对设备精度与环境控制提出极高要求；烧结过程中的温度曲线控制（通常峰值温度在1200-1350℃）直接影响晶粒生长与微观结构，过烧会导致介电常数下降，欠烧则致密度不足，而气氛控制（如氧分压调节）对钛酸钡的还原反应至关重要，直接影响绝缘性能，电极材料（如镍内电极）的氧化控制、端头浆料配方（需确保与陶瓷结合强度及可焊性）等工艺细节，均需通过大量工艺验证才能稳定，日企通过数十年生产数据积累形成了成熟的工艺数据库,这也是后来者难以快速复制的。
设计方面，MLCC的小型化与高频化趋势对结构设计提出挑战，当容值不变时，尺寸每减小50%，层数需增加约1倍，这对叠层工艺及散热设计提出更高要求；在高频应用下，寄生参数（如ESL、ESR）成为关键，需通过电极结构优化（如交错叠层、三维电极设计）降低寄生效应，而仿真模型的准确性依赖材料参数数据库的完备性，这需要跨学科（材料、电磁场、热力学）的技术整合，不同终端应用的设计标准差异显著，如5G基站MLCC需承受高功率密度，需优化热设计；而智能手机MLCC需满足抗跌落要求，需提升机械强度,这些定制化需求进一步增加了设计难度。

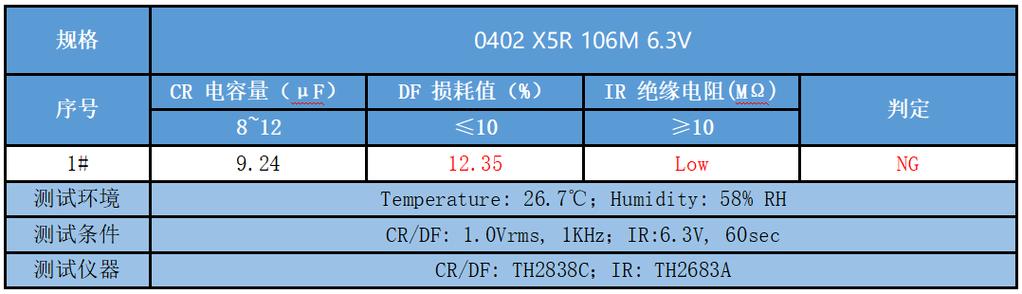

可靠性方面，MLCC需通过严苛的环境测试，包括温度循环（-55℃~125℃，1000次循环）、湿热试验（85℃/85%RH，1000小时）、机械冲击（1500G）等，其失效模式主要包括微裂纹（源于热失配）、分层（源于层间应力）、电化学迁移（源于离子污染）等，失效分析需结合扫描电镜、能谱仪等设备，追溯材料缺陷或工艺异常，而可靠性提升需从材料改性（如添加掺杂剂抑制裂纹扩展）、工艺优化（如降低烧结应力）、结构设计（如缓冲层设计）等多维度协同攻关,这需要长期的研发投入与失效数据积累。
| 技术维度 | 核心挑战 | 精度控制要求 |
|---|---|---|
| 陶瓷介质材料 | 纳米粉体制备、掺杂改性、介电性能稳定性 | 粒径分布D50±0.05μm |
| 多层叠层工艺 | 生胚厚度均匀性、层间对位精度、叠层压力控制 | 对位精度±2μm |
| 烧成工艺 | 温度曲线控制、气氛氧分压调节、晶粒生长抑制 | 峰值温度±5℃ |
| 电极与端头工艺 | 镍电极氧化控制、端头结合强度、可焊性优化 | 电极厚度±0.1μm |
相关问答FAQs：
Q1：为什么高端MLCC（如车规级）技术难度更高？
A：车规级MLCC需满足AEC-Q200标准，要求在极端温度、湿度、机械应力下长期稳定工作，其难点在于：①宽温域介电性能稳定性（需通过掺杂改性使温度特性曲线平缓）；②高可靠性（需通过严格的热循环、振动测试，缺陷率需低于0.1ppm）；③长寿命（要求15年以上无失效），这需要材料配方、工艺控制、设计优化的全链条突破，而消费级MLCC仅需满足常规环境要求，良率标准相对宽松。
Q2：国内MLCC企业技术突破的主要瓶颈是什么？
A：主要瓶颈集中在三方面：①核心材料依赖进口，如高纯度碳酸钡、稀土掺杂剂等，高端介质粉体合成技术尚未完全突破；②高端设备国产化率低，流延机、叠层机、精密烧结炉等核心设备需进口，制约工艺精度提升；③专利壁垒，日企在电极结构、多层叠层、改性配方等领域积累大量核心专利，国内企业需规避设计或通过交叉授权解决,导致研发成本增加。
