创维 47E680F 维修案例分享
故障现象描述
用户送修一台创维 47E680F 电视,主诉为：

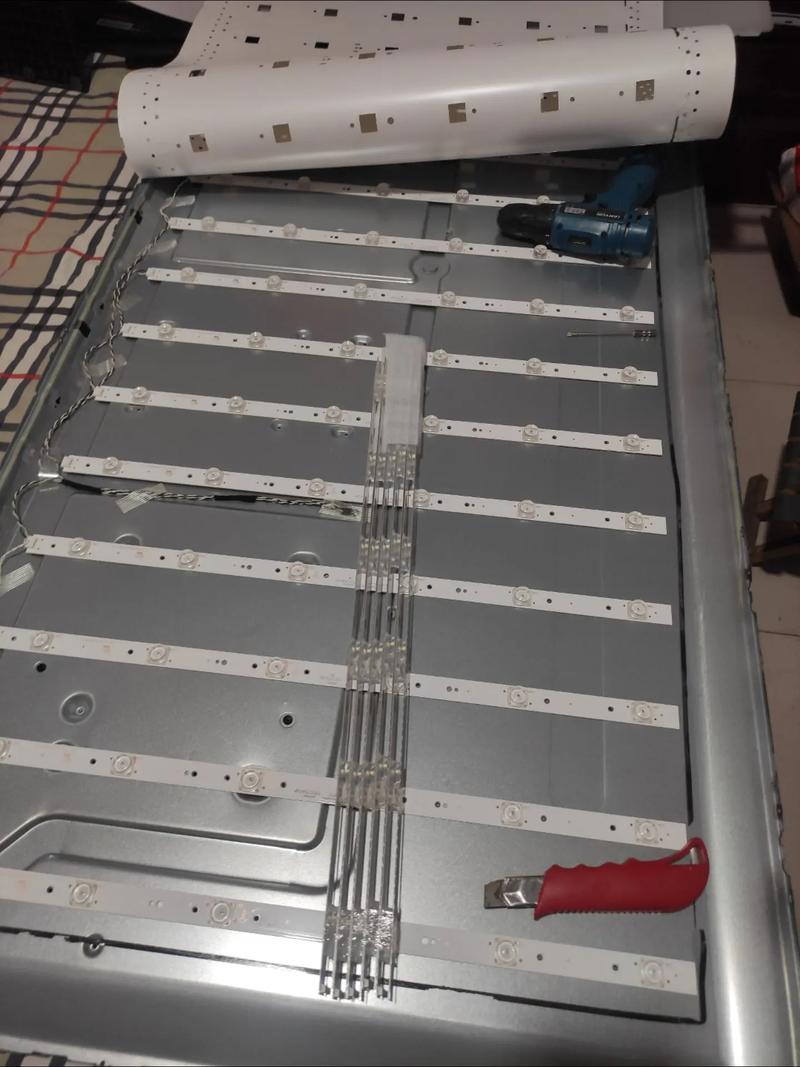

（图片来源网络，侵删）
“开机后，屏幕不亮，但电源指示灯正常亮起（红色待机状态），且能听到电视内部发出轻微的‘滴’声（高压板启动声），按遥控器或机身上的‘电源’键，红色指示灯会变为蓝色（开机状态），但屏幕始终全黑，无图像、无光栅、无伴音。”
初步分析与故障范围判断
根据故障现象,我们可以进行初步分析：
- 电源指示灯亮：这表明电视的开关电源电路基本正常工作，为主板控制系统（CPU）提供了+5V或+3.3V的待机电压，CPU能够接收遥控器或本机按键的指令（指示灯颜色变化）。
- 屏幕不亮，无伴音：这说明电视的主电源（PFC电路和LLC谐振电路）可能没有正常启动，或者主板控制系统未能发出开机指令。
- 能听到‘滴’声：这是背光驱动板（高压板/Inverter）接收到开机信号后尝试启动高压，驱动LED灯条的典型声音,这说明主板至少发出了背光开启的指令。
- 无伴音：伴音功放芯片的供电也由主电源提供，如果主电源未启动，伴音功放得不到工作电压,自然就不会有声音。
综合判断：故障的核心极大概率集中在主电源板未能从待机状态切换到开机状态,可能的故障点包括：
- 主板控制系统：未能正确发出“开机”指令。
- 主电源板：本身损坏,无法响应开机指令或无法提供正常的工作电压。
- 主板与电源板之间的通信线路：开机电平信号或PFC-ON/PS-ON等控制信号线有问题。
维修过程与步骤
第一步：安全准备与工具检查

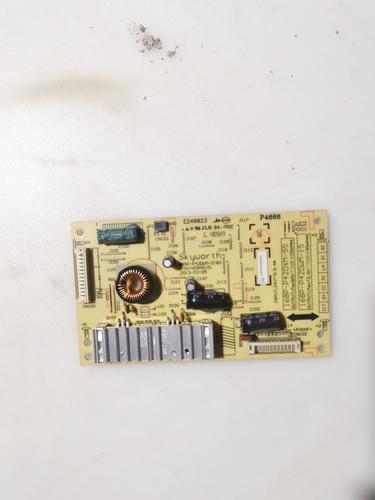

（图片来源网络，侵删）
- 断电：将电视电源线拔下。
- 放电：用大功率电阻（如5W/10kΩ）对主电源板上的大容量滤波电容（如PFC电路的+400V电容）进行放电,防止电击。
- 工具：准备万用表（最好有电压档和二极管档）、示波器（专业级，非必需但很有帮助）、电烙铁、吸锡器、常用螺丝刀等。
第二步：测量关键电压，缩小故障范围
将电源板从电视上拆下，单独通电进行测试,这是判断电源板好坏最直接的方法。
-
测量待机电压：
- 通电,不开机。
- 用万用表测量电源板上连接主板的排线接口中的 +5VSB 或 +5V_STBY 引脚。
- 正常值：应有稳定的+5V电压。
- 结果：实测为+5.1V，正常,说明待机电路工作正常。
-
模拟开机，测量主电压输出：
- 方法A（推荐）：找到电源板上连接主板的排线接口，找到 PS-ON（或称PWR-ON、ON/OFF）的引脚，这个引脚在待机状态下通常是低电平（0V），高电平（如3.3V或5V）为开机信号。
- 用一根导线，将 PS-ON 引脚与 +5VSB 引脚短接一下,模拟主板发出的开机信号。
- 方法B：如果找不到PS-ON引脚，也可以直接用导线短接电源板上“开/关机”三极管的基极和发射极,使其导通。
- 短接后，电源板应立即启动，发出“滴”声，风扇（如果有）开始转动。
- 测量主电压输出：用万用表测量电源板输出到主板的主要电压，如 +24V（给背光板和部分电路供电）、+12V（给主板和伴音功放供电）、+5V（给主板芯片供电）等。
- 结果：实测发现，短接PS-ON后，风扇转动，但 +24V 和 +12V 电压输出为0V或非常低且不稳定。+5V 电压也消失了，这基本可以锁定故障在主电源板本身。
第三步：深入检修主电源板
既然确定是电源板问题，接下来就对电源板进行细致的元件级维修，创维47E680F的电源板通常采用双面布局,元件密集。
-
目视检查：
- 仔细观察电源板正反面，寻找明显故障点：如保险丝是否熔断、电容顶部鼓包或漏液、电阻烧黑、三极管炸裂等。
- 结果：发现保险丝F1完好，未熔断，这是好现象，说明后级电路没有严重的短路故障,未发现明显烧毁的元件。
-
静态电阻测量：
- 断电,并确保已对大电容放电。
- 用万用表二极管档测量 PFC电路的大功率MOS管 的D-S极、LLC谐振电路的开关管 的C-E极之间是否有短路。
- 结果：测量PFC MOS管（如7N60或8N60）和LLC开关管（如2SK3045）的阻值,未发现明显短路。
-
动态电压测量（通电测试）：
- 这是最关键的一步，重新装好电源板，通电（不开机）,测量关键点的电压波形。
- 测量PFC电路输出：用万用表直流档测量PFC大电容两端电压，待机状态下，应有约300V的直流电压（是220V交流整流后未经过PFC升压的电压）。
- 测量PFC控制芯片：找到PFC控制芯片（如NCP1399或类似型号），测量其VCC供电脚和输出驱动脚，当模拟开机后，VCC电压应从待机时的低电压（如12-15V）上升到正常的工作电压（如18-20V）,驱动脚应有脉冲波形输出。
- 测量LLC控制芯片：找到LLC半桥谐振控制芯片（如L6599或类似型号）,同样测量其VCC供电和驱动输出脚。
- 结果：通电测量，待机时PFC电容两端有310V电压，正常，但当短接PS-ON模拟开机时，观察到：
- PFC芯片的VCC电压有轻微波动,但无法上升到正常值。
- LLC芯片的VCC电压为0V。
- 这表明，从待机到开机的切换过程中,某个辅助供电或启动电路出了问题。
-
聚焦辅助电源/待机变压器：
- 很多电源板会使用一个小的变压器（待机变压器）来为PFC和LLC的驱动芯片提供启动电压。
- 检查这个小变压器及其周边的电路，通常包括一个启动电阻（阻值很大，如100kΩ以上）、一个稳压二极管和一个滤波电容。
- 测量启动电阻：用万用表电阻档测量连接在+300V和PFC/LLC芯片VCC脚之间的启动电阻，实测发现，其中一个启动电阻（通常标记为R开头的贴片电阻，如R501）阻值无穷大（开路）。
- 找到故障点：该电阻开路，导致PFC和LLC控制芯片在开机瞬间无法获得正常的启动工作电压，因此主电源无法启动，+24V等电压无输出。
第四步：更换故障元件，验证修复
- 更换电阻：
- 将开路的启动电阻R501拆下。
- 用万用表精确测量其标称阻值（标为102，则为10kΩ）。
- 找一个同阻值、同功率（通常是1/4W或1/2W）的贴片电阻进行更换。
- 通电测试：
- 将修复好的电源板单独通电。
- 不短接PS-ON，测量+5
