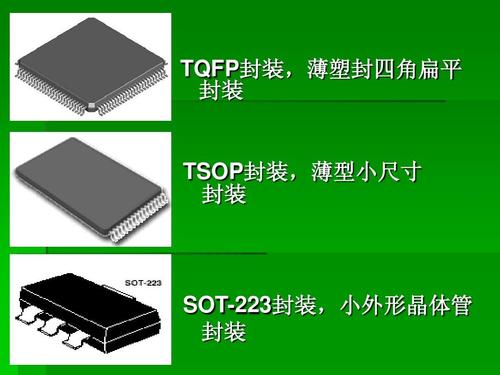

TSOP封装焊接技术是电子制造领域中针对薄型小尺寸封装（Thin Small Outline Package）器件的关键连接工艺，其焊接质量直接影响电子产品的性能与可靠性，TSOP封装因其引脚间距小（通常为0.5mm或0.65mm）、厚度薄（厚度一般不超过1.2mm）的特点，对焊接精度、温度控制和操作工艺提出了极高要求，以下从技术原理、工艺流程、关键参数、质量控制及常见问题等方面展开详细阐述。
TSOP封装焊接技术原理
TSOP封装焊接的核心是通过熔化焊料实现芯片引脚与PCB焊盘之间的冶金结合，形成机械强度和电气性能稳定的连接，其焊接过程主要涉及三个阶段：焊料预热、熔化润湿和冷却凝固，在预热阶段，PCB和TSOP器件逐渐升温至焊料熔点以下，避免因温差过大导致热应力损伤；熔化润湿阶段，焊料（通常为锡铅合金或无铅焊料）在达到熔点后，通过表面张力浸润引脚和焊盘，形成金属间化合物（IMC层）；冷却阶段，焊料从液态凝固为固态，形成牢固的焊点，由于TSOP封装引脚细密且呈“J”型或“L”型，焊接时需避免桥连、虚焊等缺陷，这对焊料量、加热均匀性和定位精度均有严苛要求。
TSOP封装焊接工艺流程
TSOP封装焊接工艺可分为手工焊接和批量焊接（如回流焊）两大类，其中批量焊接在工业化生产中占主导地位，以下重点介绍回流焊工艺流程：
-
焊膏印刷：采用钢网模板将焊膏精确印刷到PCB焊盘上，焊膏的成分、黏度和印刷质量直接影响焊料量，TSOP封装因引脚间距小，需选用厚度为0.1-0.15mm的薄钢网，确保焊膏图形清晰、无连锡。
-
贴片：使用贴片机将TSOP器件准确放置在焊盘上，贴片精度需±0.05mm以内，避免引脚偏移导致焊接缺陷，对于手工贴片，需借助放大镜或显微镜定位，确保引脚与焊盘对齐。

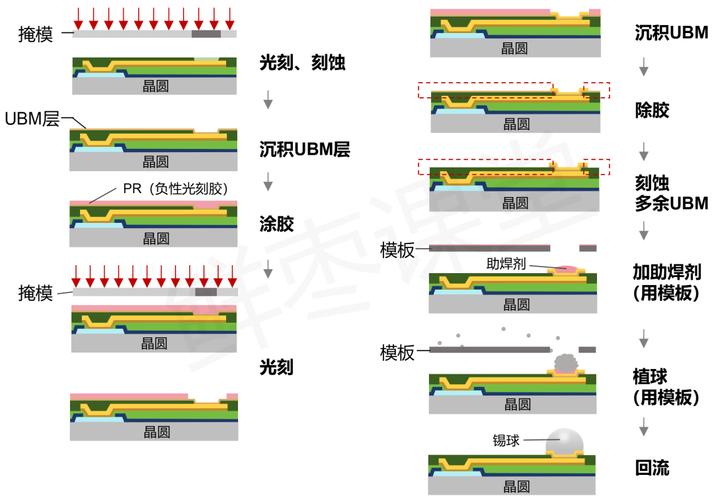

（图片来源网络，侵删） -
预热：在回流焊炉中，PCB和器件通过预热区（温度升至150-180℃），缓慢升温以去除焊膏中的溶剂和水分，减少热冲击，预热时间需控制在60-90秒，避免升温过快导致器件开裂。
-
回流焊接：PCB进入高温区，温度升至焊料熔点以上（有铅焊料约183℃，无铅焊料约217-227℃），焊膏完全熔化并润湿引脚与焊盘，TSOP封装的焊接峰值温度需严格控制，有铅工艺一般控制在235±5℃，无铅工艺控制在250±5℃，避免温度过高导致器件内部损伤或焊料氧化。
-
冷却：焊料在冷却区（温度降至150℃以下）快速凝固，形成焊点，冷却速率需控制在3-5℃/秒，避免缓慢冷却导致焊点晶粒粗大，降低机械强度。
-
清洗与检测：焊接完成后，使用免清洗溶剂或去离子水清洗残留助焊剂，然后通过目视检查、X光检测或自动光学检测（AOI）排查虚焊、桥连、焊球等缺陷。

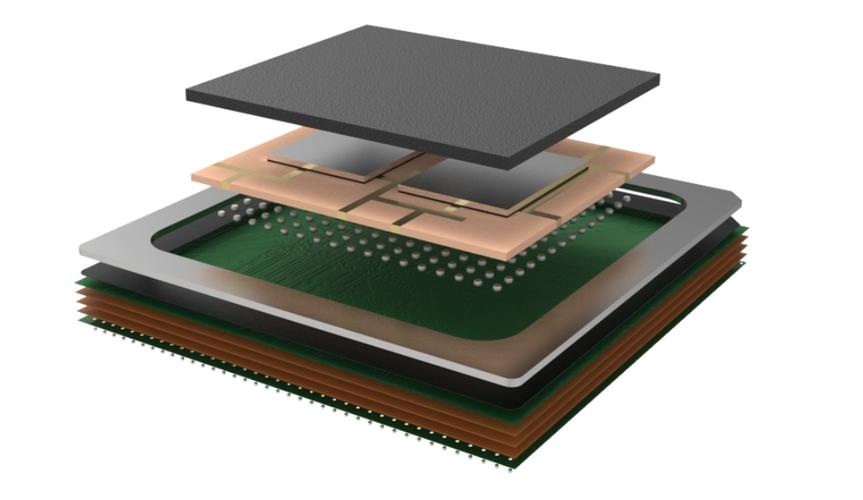

（图片来源网络，侵删）
关键工艺参数控制
TSOP封装焊接质量受多重因素影响，需重点控制以下参数：
| 参数类别 | 具体指标 | 控制要求 |
|---|---|---|
| 焊膏特性 | 合金成分（如Sn63Pb37、SAC305） | 无铅焊料需符合RoHS标准，含铅焊料仅限特定领域使用 |
| 黏度（500-800 Pa·s） | 黏度过高易导致印刷不均，过低则易塌落 | |
| 钢网厚度（0.1-0.15mm） | 根据引脚宽度调整，确保焊膏释放率≥90% | |
| 回流焊温度曲线 | 预热速率（1-3℃/秒） | 避免温差过大导致热应力 |
| 预热时间（60-90秒） | 确保溶剂充分挥发 | |
| 回流峰值温度（有铅235±5℃，无铅250±5℃） | 超过10℃可能导致器件损伤，低于5℃则焊料熔化不充分 | |
| 冷却速率（3-5℃/秒） | 避免焊点脆化 | |
| 贴片精度 | 位置偏差（≤±0.05mm） | 引脚与焊盘对齐，防止偏锡 |
| 环境条件 | 车间湿度（40%-60%RH） | 湿度过高易导致焊膏吸湿，产生锡珠 |
| 温度（20-25℃） | 环境温度波动需≤±3℃ |
常见缺陷及解决方案
TSOP封装焊接过程中易出现以下缺陷，需针对性解决：
-
桥连：相邻引脚被焊料连接，多因焊膏过量、贴片偏移或回流焊温度曲线不当导致，解决方案包括优化钢网开孔尺寸、减少焊膏印刷量、调整贴片精度及延长预热时间。
-
虚焊：焊料未与引脚或焊盘形成良好结合，原因包括焊膏过期、焊盘氧化或预热不足，需控制焊膏存储条件（5-10℃）、对PCB进行防氧化处理，并确保预热区温度达标。
-
焊球：焊膏熔化后形成小焊球，多因钢网厚度过大或印刷压力不足导致，应选用薄钢网，优化印刷压力（0.5-1.5kg/cm²），并添加适量防焊料飞溅剂。
-
器件开裂：焊接过程中热应力过大，多因升温速率过快或器件本身存在裂纹，需控制预热速率≤3℃/秒，并对器件进行外观筛选。
相关问答FAQs
Q1：TSOP封装手工焊接时如何避免桥连？
A：手工焊接TSOP封装时，需选用尖头细焊铁（温度控制在300-350℃），蘸取少量焊料，采用“点焊”方式快速焊接单个引脚，避免焊料在相邻引脚间流动，可使用助焊笔蘸取少量助焊剂辅助润湿，焊接后用吸锡带清除多余焊料，建议在放大镜下操作，确保引脚对齐精准。
Q2：无铅TSOP封装焊接与有铅工艺的主要区别是什么？
A：无铅TSOP封装焊接与有铅工艺的主要区别包括：（1）焊料熔点更高（无铅约217-227℃，有铅约183℃），需提高回流焊峰值温度，但需避免器件过热损伤；（2）无铅焊料润湿性较差，需增加助焊剂活性或延长预热时间；（3）无铅焊点冷却后硬度更高，但韧性略低，需控制冷却速率防止脆化；（4）无铅焊料易氧化，焊接过程需在惰性气体（如氮气）保护下进行,减少焊渣产生。
