电气测量技术是电气工程领域的重要组成部分，它通过使用各种仪器和方法对电气量（如电压、电流、电阻、功率、频率等）进行定量测量，为电力系统运行、设备调试、故障诊断及科学研究提供关键数据支持，随着现代电力系统向智能化、自动化方向发展，电气测量技术不仅要求高精度、高可靠性，还需具备实时性、数字化和网络化能力，本文将详细介绍电气测量技术的基本原理、常用方法、仪器设备及应用领域,并探讨其发展趋势。
电气测量技术的基本原理
电气测量的核心是将被测电气量转换为可直观显示或处理的信号，这一过程基于电磁感应、电阻效应、电容效应等物理原理，电磁式仪表利用通电导体在磁场中受力的原理测量电流或电压；数字式仪表则通过传感器将被测量转换为电压信号，再经模数转换器（ADC）处理后显示结果，测量误差是不可避免的，主要分为系统误差（如仪器固有偏差、环境因素影响）和随机误差（如读数波动、干扰噪声），需通过校准、重复测量及数据处理方法（如最小二乘法）进行修正。
常用电气测量方法及仪器
直接测量法与间接测量法
直接测量法是指使用仪器直接读取被测量值，如用万用表测量电阻；间接测量法需通过测量相关量后经计算得到结果，如通过测量电压和电流计算功率（P=UI），直接测量法操作简便，但精度受仪器限制；间接测量法适用于无法直接测量的场景，但误差传递可能累积。
常用测量仪器及分类
- 模拟式仪表：如指针式万用表、电磁式电流表，通过指针偏转指示量值，优点是直观、抗干扰能力强，但精度较低（通常为0.5~5级）。
- 数字式仪表：如数字万用表（DMM）、数字功率分析仪，通过内部电路转换和数字显示，精度高（可达0.01级）、读数方便，支持数据存储和通信。
- 专用仪器：如示波器（用于观测电信号波形）、频谱分析仪（分析信号频率成分）、绝缘电阻测试仪（测量设备绝缘性能）等，针对特定测量需求设计。
主要电气量的测量方法

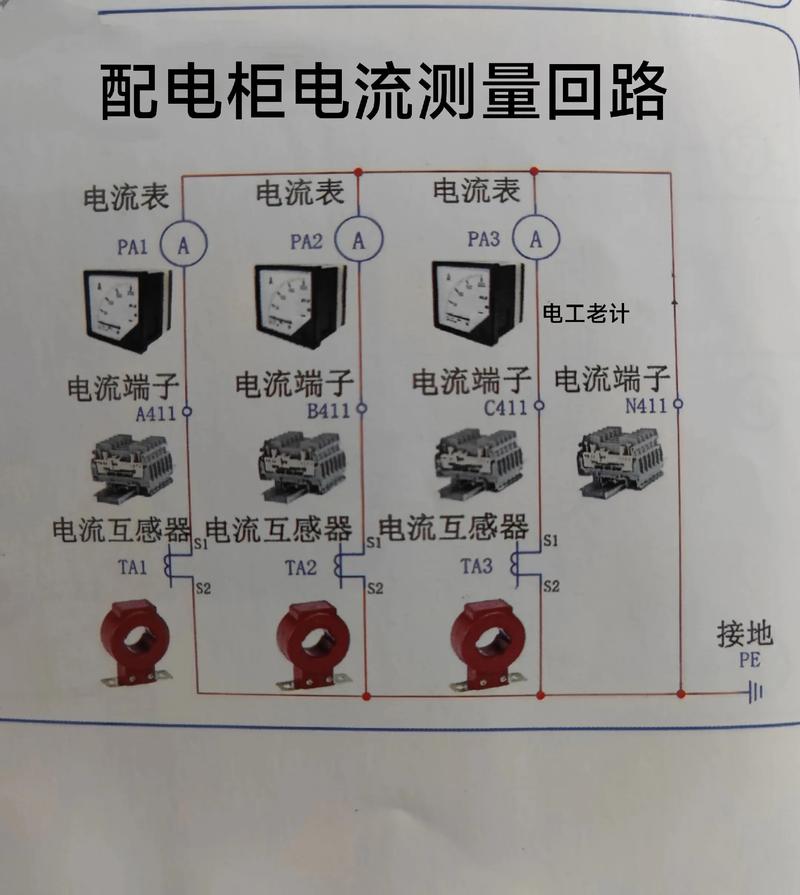

- 电压与电流测量：电压测量通常并联接入电路，使用电压表或示波器；电流测量需串联接入，采用电流表或钳形电流表（无需断开电路），高电压测量需通过电压互感器（PT）降压后进行。
- 电阻测量：常用万用表的欧姆档，采用两线法或四线法（四线法可消除导线电阻误差，适用于低阻值测量）。
- 功率与电能测量：交流功率测量常用功率表，基于电动系或数字乘法原理；电能测量则通过电能表（机械式或电子式），电子式电能表可计量有功/无功电能，支持远程抄表。
- 频率与相位测量：频率测量可用频率计或示波器（通过波形周期计算）；相位测量则使用相位表或数字功率分析仪，用于分析电网功率因数或电路同步性。
以下为常用电气测量仪器的性能对比：
| 仪器类型 | 测量范围 | 精度等级 | 特点 | 适用场景 |
|---|---|---|---|---|
| 指针式万用表 | 电压:0~500V | 0~2.5级 | 结构简单、抗干扰 | 一般电路检修 |
| 数字万用表 | 电压:0~1000V | 5~0.05级 | 高精度、数字显示 | 实验室、精密测量 |
| 钳形电流表 | 电流:0~1000A | 0~2.5级 | 非接触测量 | 电力线路现场检测 |
| 数字功率分析仪 | 功率:0~1000kW | 1~0.05级 | 多参数同步测量、通信功能 | 电机效率测试、电网分析 |
电气测量技术的应用领域
电气测量技术广泛应用于电力系统、工业自动化、新能源及科研领域，在电力系统中，用于电网参数监测（如电压偏差、谐波含量）、设备状态评估（如变压器绕组电阻测试）及继电保护定值校验；工业自动化中，通过传感器与测量仪表实现生产过程的实时监控；新能源领域（如光伏、风电），需测量逆变器效率、并网电流质量等参数；科研方面，高精度测量设备为电磁理论验证、新材料特性研究提供数据支撑。
发展趋势
- 智能化与数字化：结合物联网（IoT）技术，测量仪器具备数据远程传输、自诊断及智能分析功能，如智能电表可实时监测用电异常并上报。
- 高精度与微型化：采用新型传感器（如纳米传感器、光纤传感器）和高速ADC技术，测量精度不断提升，设备体积向小型化、便携化发展。
- 非接触与无线化：激光电流传感器、无线测温技术等避免传统测量的电路接入问题，适用于高压或特殊环境（如旋转电机）。
- 集成化与多功能化：单一仪器集成多种测量功能（如示波万用表），并支持软件升级扩展，降低使用成本。
相关问答FAQs
Q1：为什么数字万用表测量电阻时需要调零？
A：数字万用表测量电阻时，调零的目的是消除表笔引线电阻和接触电阻带来的误差，将两表笔短接后，仪器会自动测量并扣除这部分电阻值，确保测量结果仅为被测电阻的真实值，若不调零，当测量低阻值（如小于1Ω）时，引线电阻可能造成显著误差。
Q2：如何选择合适的电流互感器（CT）用于电流测量？
A：选择电流互感器需考虑以下因素：① 变比：根据被测电路额定电流选择，确保正常工作电流在CT额定电流的20%~100%范围内；② 精度等级：测量用CT一般选用0.2级或0.5级，计量用需更高精度（如0.2S级）；③ 负载能力：CT二次侧负载（如仪表阻抗）需在其额定负载范围内，否则会导致误差增大；④ 绝缘等级：根据系统电压选择,确保安全隔离。
