光电传感器是一种将光信号转换为电信号的装置,它利用被测物对光束的遮挡、反射、吸收等作用，来检测物体的有无、位置、尺寸、颜色、状态等信息，其核心是“光电效应”，是实现非接触、高精度、高速度检测的关键技术。

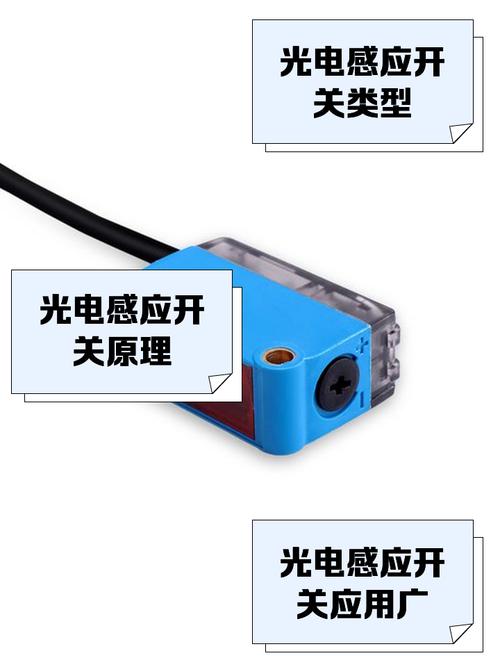

（图片来源网络，侵删）
核心工作原理
光电传感器通常由三个基本部分组成：
-
发射器: 产生特定波长和强度的光束，常见光源有：
- LED（发光二极管）： 最常用，寿命长、响应快、体积小，发出可见光或红外光。
- 激光二极管: 方向性极好（光束集中）、能量高、衰减慢，适用于长距离和高精度检测。
- 白炽灯/卤素灯: 光谱宽，但寿命短、响应慢，已较少使用。
-
接收器: 探测来自发射器的光，并将其转换为电信号，常见类型有：
- 光电二极管: 速度快，线性度好，常用于模拟量检测。
- 光电三极管: 电流放大作用，灵敏度高，常用于开关量检测。
- 光电池: 无需外部电源，直接产生光生电压，用于测光等。
-
检测电路: 处理接收器输出的微弱电信号，进行放大、滤波、比较，最终输出一个稳定可靠的开关信号（如NPN/PNP）或模拟信号（如0-10V, 4-20mA）。
（图片来源网络，侵删）
基本工作流程： 发射器发出光 → 光束在传播路径上与被测物相互作用 → 接收器接收到变化后的光 → 检测电路处理信号 → 输出检测结果。
主要分类与工作模式
根据检测方式,光电传感器主要分为以下几类：
| 分类 | 工作模式 | 原理描述 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|---|---|
| 对射式 | 遮光式 | 发射器和接收器相对安装，光束呈直线，当物体从中间穿过时，遮挡光束，接收器信号变化。 | 检测距离最长（可达几十米），检测精度高，不受被测物颜色、表面影响。 | 安装调试要求高，需要精确对齐。 | 物体通过检测、冲压机安全光幕、大型物料定位。 |
| 回归反射式 | 反射式 | 发射器和接收器集成在同一外壳内，通过一个专用的反射板（如角棱镜）将光束反射回接收器，当物体遮挡光路时，接收器信号变化。 | 检测距离中等（可达3-5米），安装方便，只需对准反射板。 | 反射板易脏或被遮挡会导致误判，检测距离比对射式短。 | 传送带物体检测、小零件有无检测、液位检测。 |
| 漫反射式 | 反射式 | 发射器和接收器集成在同一外壳内，发射器发出的光照射到被测物表面，利用被测物自身的反射能力，将部分光线反射回接收器。 | 安装最方便，只需在被测物一侧。 | 检测距离短（lt;1米），受被测物颜色、表面粗糙度、倾斜角度影响大。 黑色、镜面或透明物体检测困难。 | 包装行业、物料盒定位、印刷机纸张检测。 |
| 镜面反射式 | 反射式 | 发射器和接收器集成在同一外壳内，使用一个高反射率的镜面（如玻璃）作为反射面，当物体靠近镜面时，破坏了规则反射，接收器信号变化。 | 检测距离极短（lt;1米），但检测精度非常高，可检测微小、透明的物体。 | 检测距离非常有限，镜面必须保持洁净。 | 透明薄膜/玻璃检测、液位检测（检测液面变化）、微小物体定位。 |
| 光纤式 | 透射/反射式 | 将发射器和接收器与光纤连接，光纤探头可以深入狭小空间或恶劣环境。 | 抗电磁干扰，耐高温、高压、腐蚀，结构灵活，可适应复杂检测点。 | 检测距离受光纤长度和类型限制，成本较高。 | 内部机械检测、高温环境检测、化学容器液位检测。 |
典型应用领域
光电传感器因其非接触、高精度的特点，被广泛应用于各个行业：
-
工业自动化与生产线:
（图片来源网络，侵删）- 物体检测/计数: 在传送带上检测有无产品、统计通过数量。
- 定位/对中: 精确定位工件在机床或装配线上的位置。
- 尺寸测量: 通过多个传感器的组合或使用激光位移传感器，测量物体的长度、宽度、高度。
- 存在性检查: 确认零件（如螺丝、螺母）是否正确安装或上料。
- 安全防护: 安全光幕/安全地毯，防止人员进入危险区域。
-
包装行业:
- 印刷检测: 检测包装袋上的印刷图案是否完整、套色是否准确。
- 封口/切口检测: 检测包装袋的封口是否完好，切口位置是否正确。
- 标签检测: 检测产品上是否有标签或标签位置是否正确。
-
机器人与运动控制:
- 寻线/导航: 小型机器人或AGV（自动导引运输车）通过检测地面上的标记线来导航。
- 避障: 机器人通过传感器检测前方障碍物，实现自动避障。
- 抓取定位: 协助机械臂确定抓取物体的位置和姿态。
-
智能交通:
- 车辆检测: 高速公路或路口地埋式或悬挂式光电/红外车辆检测器。
- 流量统计: 统计单位时间内通过的车流量。
- 车牌识别: 辅助定位车牌位置。
-
消费电子与智能家居:
- 手机/平板: 自动亮度调节环境光传感器、接近传感器（接听电话时熄屏）。
- 智能照明: 人体感应开关，人来灯亮，人走灯灭。
- 打印机: 检测纸张是否用完或卡纸。
- 智能垃圾桶: 手部靠近时自动开盖。
选型关键考量因素
选择正确的光电传感器对于系统的稳定性和可靠性至关重要,需要考虑以下因素：
-
检测对象:
- 颜色: 黑色物体吸收光多，反射少，漫反射式检测困难，白色或高反光物体则相反，镜面和透明物体（玻璃、水）对漫反射式是巨大挑战。
- 表面: 光滑表面（镜面）会产生规则反射，粗糙表面产生漫反射。
- 尺寸/形状: 决定了传感器的检测范围和光斑大小。
- 透明度: 对于透明物体，需要使用专门设计的传感器（如利用偏振光或背景抑制技术）。
-
检测环境:
- 环境光强度: 强烈的阳光或其它光源会产生干扰，需选择调制光（如脉冲调制）的传感器，以区别于环境光。
- 粉尘/蒸汽/油污: 会严重衰减光束，尤其是对射式和回归反射式，需要选择带自清洁功能的传感器或定期维护。
- 温度/湿度/振动: 影响传感器的稳定性和寿命，需选择工业级或特殊防护等级的传感器。
-
性能要求:
- 检测距离: 决定了传感器的类型和型号。
- 响应速度: 高速应用（如高速冲压、印刷）需要高速响应的传感器（通常为激光或高频调制LED）。
- 精度/重复精度: 要求高精度的场合，应选择对射式或激光传感器。
- 输出类型: 开关量（用于通断控制）还是模拟量（用于尺寸测量）？开关量输出是NPN型、PNP型还是继电器型？
-
安装与维护:
- 安装空间: 狭小空间可能需要光纤式或微型传感器。
- 调试便利性: 回归反射式和漫反射式安装更方便。
- 成本: 在满足性能要求的前提下，选择性价比最高的方案。
发展趋势
