烧结银技术作为功率模块封装领域的关键创新，近年来在解决传统封装材料性能瓶颈方面展现出显著优势，功率模块作为电力电子系统的核心部件，其性能直接决定着整个系统的效率、可靠性与功率密度，而烧结银技术通过突破传统焊料的物理限制,为功率模块的高性能化提供了全新路径。
传统功率模块封装多采用锡基焊料，尽管其工艺成熟、成本较低，但存在明显的性能短板：一是工作温度上限较低（通常低于200℃），难以满足功率模块向高温化发展的需求；二是热膨胀系数与陶瓷基板、芯片等材料匹配性差，在热循环过程中易产生应力集中，导致焊层开裂失效；三是电导率相对较低（约7×10⁶ S/m），增加了模块的导通损耗，随着新能源汽车、光伏逆变器、轨道交通等领域的快速发展，功率模块正向高功率密度、高工作温度、高可靠性方向演进，传统焊料的局限性愈发凸显，而烧结银技术凭借其优异的物理性能和工艺适应性,成为替代传统焊料的理想选择。
烧结银技术的核心原理是在低温（通常200-300℃）下将纳米银颗粒进行烧结，形成具有微纳结构的银烧结体，与传统的锡焊料相比，烧结银层展现出多方面的性能优势：热导率高达150-250 W/(m·K)，是锡基焊料的5-10倍，显著提升了功率模块的散热效率；电导率可达6×10⁷ S/m以上，接近 bulk银的导电性能，大幅降低了导通损耗；烧结体的熔点高达961℃，远高于焊料的工作温度，使模块能够在300℃以上的高温环境中稳定工作；烧结银层的热膨胀系数可通过调控孔隙率进行优化，与陶瓷基板（如Al2O3、DBC）、芯片（SiC、GaN）等材料的匹配性更好，有效缓解了热循环应力,提升了模块的可靠性。

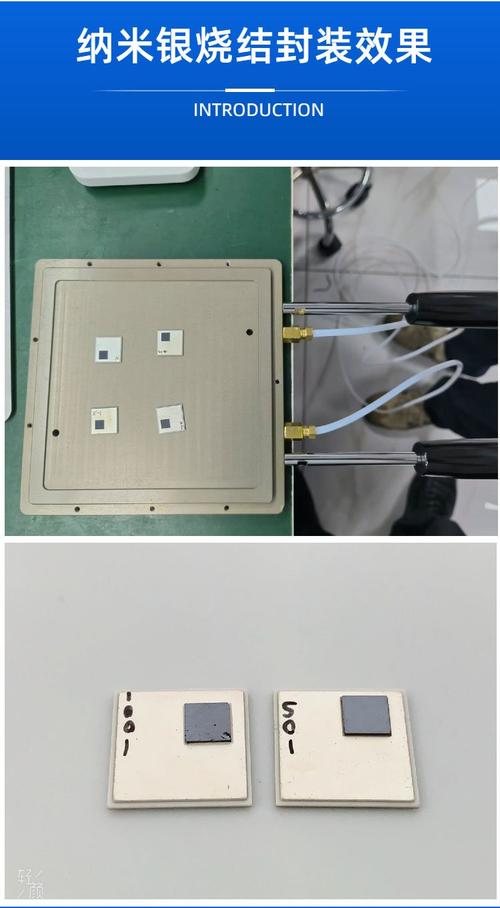

从工艺实现角度看，烧结银技术的应用主要分为三个环节：银浆制备、印刷/涂覆与烧结成型，银浆通常由纳米银颗粒（粒径50-200nm）、有机载体和分散剂组成，通过丝网印刷、点胶或喷涂等方式均匀涂覆在基板或芯片表面，随后在氮气保护下进行低温烧结，烧结过程可分为溶剂挥发、颗粒重排、颈部形成和晶界生长四个阶段，最终形成具有三维网状结构的 porous烧结体，近年来，为了进一步提升工艺效率和烧结质量，脉冲烧结、激光烧结等新型烧结技术被逐渐引入，通过精确控制温度场和压力场，实现了烧结过程的快速、均匀和可控,为功率模块的规模化生产提供了保障。

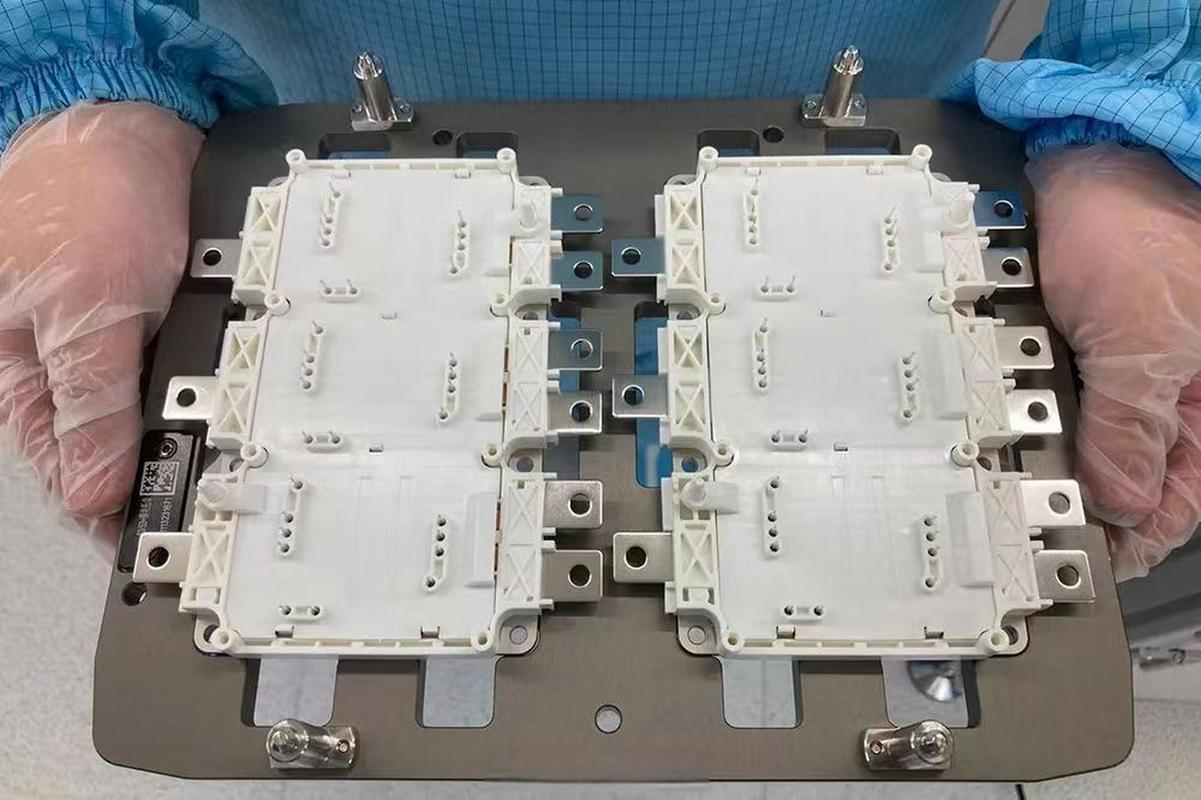

烧结银技术在功率模块中的具体应用场景广泛，尤其在新能源汽车的电控系统、光伏逆变器的功率单元以及5G基站的电源模块中表现突出，以新能源汽车为例，其主驱逆变器需要承受频繁的启停和温度波动，采用烧结银技术的功率模块可将工作结温提升至175℃以上，同时通过降低热阻（较传统模块降低30%-50%），显著提升了系统的功率密度和续航里程，烧结银技术还适用于宽禁带半导体（SiC、GaN）功率模块的封装，解决了宽禁带器件因功率密度高、发热集中带来的散热难题,进一步推动了电力电子系统的高效化和小型化。
烧结银技术的规模化应用仍面临一些挑战：一是纳米银浆成本较高，约为传统锡焊料的3-5倍，限制了其在低端市场的普及；二是烧结工艺对温度、压力和气氛控制要求严格，增加了生产设备的复杂性和成本；三是烧结层的长期可靠性（如抗电迁移、抗热疲劳性能）仍需通过加速寿命试验进一步验证，随着纳米银粉制备工艺的进步、烧结技术的优化以及成本的降低，烧结银技术有望在更多功率模块场景中实现规模化应用,成为推动电力电子技术发展的重要支撑。
相关问答FAQs
Q1：烧结银技术与传统锡焊料相比，成本差异主要来自哪些方面？
A1：烧结银技术的成本差异主要来自三个方面：一是原材料成本，纳米银粉的价格远高于锡粉，目前纳米银粉的市场价格约为传统锡粉的5-8倍；二是工艺成本，烧结过程需要在惰性气氛中进行，且对温度曲线控制精度要求高，增加了设备能耗和工艺复杂度；三是良率成本，由于烧结工艺对环境敏感，初期生产过程中可能因烧结不充分或缺陷导致良率较低，间接推高了单位产品成本，随着纳米银粉制备技术的规模化发展和烧结工艺的成熟，预计未来5年内烧结银的成本有望降低30%-50%。
Q2：烧结银功率模块在高温环境下的可靠性如何保证？
A2：烧结银功率模块的高温可靠性主要通过材料特性和结构设计两方面保证：在材料层面，烧结银层的高熔点（961℃）和优异的热稳定性使其在300℃以下不会发生熔化或软化，避免了传统焊料在高温下的性能退化；在结构层面，烧结银的多孔结构可缓解热循环过程中的应力集中，通过调控孔隙率（通常10%-30%）使其热膨胀系数与陶瓷基板、芯片等材料相匹配，大幅降低了热失配风险，实际应用中还会通过增加缓冲层、优化界面结合强度等措施进一步提升可靠性，试验表明，烧结银功率模块在175℃高温下可承受超过10000次热循环,远高于传统模块的5000次水平。
