主板维修中，12V供电短路是最常见且较为棘手的故障之一，其排查过程需要结合理论知识与实操经验，逐步缩小故障范围，最终定位并修复短路点，以下将从故障现象、排查流程、常见故障点、维修方法及注意事项等方面进行详细阐述。
故障现象与初步判断

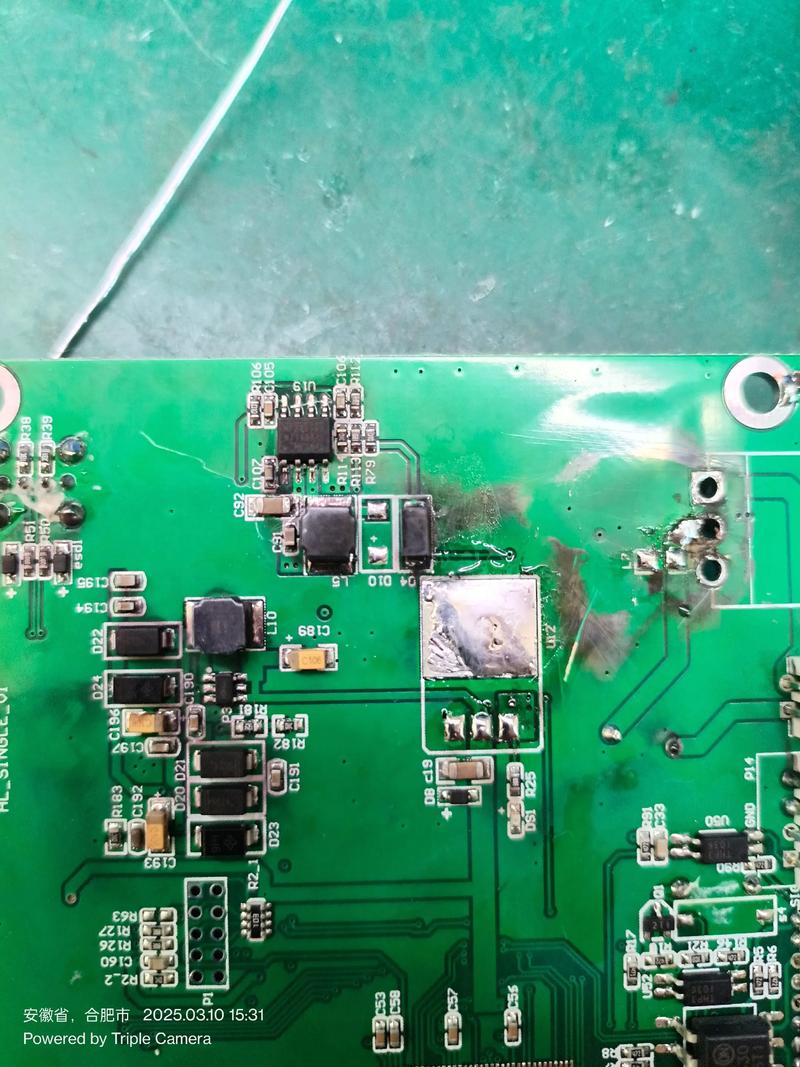

当主板12V供电出现短路时，通常会表现出以下典型现象：通电瞬间电源风扇或主板CPU风扇轻微转动即停止，电源保护电路启动（部分电源会发出“滴”声或指示灯闪烁）；使用万用表测量12V对地电阻时，阻值极低（通常远小于1Ω，甚至接近0Ω）；若强行通电，可能导致电源或主板进一步损坏，如MOS管、电容烧毁等，初步判断可通过观察法检查是否有明显烧毁痕迹，如电容鼓包、MOS管炸裂、PCB板发黑等，若无外观异常,则需借助工具进行深入排查。
排查流程与工具准备
排查12V短路故障需遵循“先易后难、先外后内”的原则，并准备必要工具：数字万用表（带二极管档和低阻值档）、可调直流稳压电源（电压电流可调，推荐0-30V/5A）、放大镜或显微镜、热风枪、电烙铁、吸锡器及松香、焊锡等辅助材料。
第一步：隔离法判断短路范围
- 断开主板负载：12V供电在主板上会为CPU供电模块、PCIe插槽、M.2接口、南桥芯片等部件供电，为缩小范围，需依次断开这些负载的12V供电通路，拔掉CPU供电的4/8针接口，断开PCIe插槽的供电引脚（部分主板PCIe插槽由12V直接供电），移除M.2硬盘等，每次断开后测量12V对地电阻，若恢复正常，则说明短路点在断开的负载部分；若仍短路,则需继续排查其他负载或主板供电电路本身。
第二步：分段测量法定位短路点 若断开所有负载后12V对地仍短路，则短路点可能在主板供电电路的公共部分，如12V输入接口、滤波电路或PWM控制电路，此时需借助万用表二极管档，从12V输入端开始，沿供电走向逐段测量对地阻值，测量12V接口至滤波电容之间的线路、滤波电容的正负极对地阻值，若某段阻值突降,则短路点位于该段电路附近。
第三步：可调电源限流法辅助定位 将可调稳压电源电压调至12V，电流限制在1A左右，正极接主板12V供电点，负极接地，通电后，观察电源电流读数：若电流较大（如超过1A），说明存在严重短路，此时可通过触摸法（注意安全，避免烫伤）配合观察，短时间内触摸MOS管、电容、电感等元件，若发现某元件异常发热，则很可能为短路点；若电流较小（如0.1A-0.5A），可能是轻微漏电或小元件短路,需结合二极管档进一步测量。
常见故障点分析
12V短路故障的常见原因及故障点如下表所示：
| 故障部位 | 具体元件 | 故障特征 | 维修方法 |
|---|---|---|---|
| 12V输入接口 | 接口针脚氧化、短路、PCB板断裂 | 接口附近PCB发黑，针脚间有异物或锈蚀 | 清洁接口针脚，修复断裂PCB，若接口损坏则更换接口 |
| 滤波电路 | 滤波电容（电解电容、陶瓷电容） | 电容鼓包、漏液、炸裂，或ESR值过高导致短路 | 更换同规格电容，注意电容耐压值（通常为16V-25V）和容值 |
| CPU供电模块 | MOS管（上下管）、驱动IC、电感 | MOS管击穿（DS极短路）、驱动IC损坏，电感磁芯开裂或匝间短路 | 更换MOS管（需确认型号匹配，如AON、AO等系列），检查驱动IC供电及外围元件，更换损坏电感 |
| PCIe插槽供电 | 插槽金手指氧化、内部短路、供电管 | 插槽内金属弹片变形或接触异物，或插槽附近供电MOS管击穿 | 清洁插槽金手指，修复变形弹片，更换损坏的MOS管 |
| 南桥/芯片组供电 | 电源管理IC（如PUFC）、滤波电容、稳压管 | 电源管理IC内部短路，外围滤波电容漏电，稳压管击穿 | 测量电源管理IC对地阻值，若异常则更换，检查并更换相关电容、稳压管 |
| M.2接口供电 | 接口针脚短路、供电滤波电容 | 接口针脚间有焊锡或污垢短路，或滤波电容失效 | 清洁接口针脚，更换损坏的电容 |
维修注意事项
- 安全第一：短路故障可能伴随高压或大电流，操作前务必断开电源，对大容量电容进行放电处理,避免触电或元件二次损坏。
- 精准测量：使用万用表时，选择合适档位，二极管档可判断元件是否击穿，低阻值档可测量对地短路阻值,避免误判。
- 元件更换规范：更换元件时需确认型号、参数（如耐压、容值、封装）一致，MOS管更换后需检查驱动电路是否正常,避免再次击穿。
- 焊接工艺：热风枪焊接时注意温度控制，避免损坏周围元件或PCB板，焊点需光滑、无虚焊,焊接后清洁助焊剂残留。
- 逐步验证：修复后需先不装CPU、内存等负载，仅通电测量12V电压是否正常,确认无短路后再逐步安装其他部件进行测试。
维修实例简述
某主板通电后风扇无反应，测量12V对地电阻为0.1Ω，采用隔离法，断开CPU供电后电阻恢复正常，判断短路点在CPU供电模块，使用可调电源限流至1A通电，触摸发现CPU供电上管MOS管异常发热，拆下MOS管测量，DS极已击穿，进一步测量驱动IC供电正常，更换同型号MOS管后，12V对地电阻恢复正常,装机测试故障排除。
相关问答FAQs
问题1：主板12V短路导致电源保护，如何在不损坏电源的情况下排查故障？
解答：为避免电源损坏，不建议直接使用电源主板通电排查，推荐使用可调直流稳压电源，将其电压设置为12V，电流限制在1A以内，正极接主板12V供电点（如ATX接口的12V针脚），负极接地，通电后若电流读数较大（如超过0.5A），说明存在短路，此时结合触摸法观察发热元件，或断开负载分段测量，逐步定位短路点，该方法电流可控,可有效保护电源及主板。
问题2：更换主板12V短路的MOS管后，再次通电发现MOS管又迅速击穿，是什么原因？
解答：MOS管更换后再次击穿，通常说明驱动电路或外围元件存在故障，未彻底排除短路诱因，可能原因包括：① 驱动IC损坏，输出异常信号导致MOS管始终导通；② MOS管栅极极电阻、电容损坏，导致驱动电压异常；③ 下管MOS管同时击穿，或续流二极管短路；④ 电感或滤波电容损坏，导致供电电压波动，此时需重点检查驱动IC及其外围电路，使用示波器测量栅极驱动波形是否正常，确保驱动信号符合要求，同时检查下管及续流二极管是否完好,避免重复损坏。
