60l09rf维修实例
在电视维修领域，60l09rf作为一款经典型号，其故障表现和解决方法具有一定的代表性，本文将结合实际维修案例，详细分析该型号电视的常见故障现象、排查流程及维修要点,为维修人员提供参考。
故障现象描述 一台60l09rf电视用户报修，表现为开机后屏幕无光栅，但电源指示灯亮起，且能听到内部继电器吸合声，初步判断电源系统基本正常，故障可能涉及背光驱动或主板控制电路，用户反映故障为突发性,无雷击或进水史。
维修过程
-
初步检测与安全防护 首先切断电源，使用万用表测量电源板输出电压，实测+12V、+24V、+95V等关键电压均正常，但背光使能信号（ON/OFF）电压为0V，正常值应为3.3V，此现象表明主板未发出背光启动指令,需重点检查主板控制电路。
（图片来源网络，侵删） -

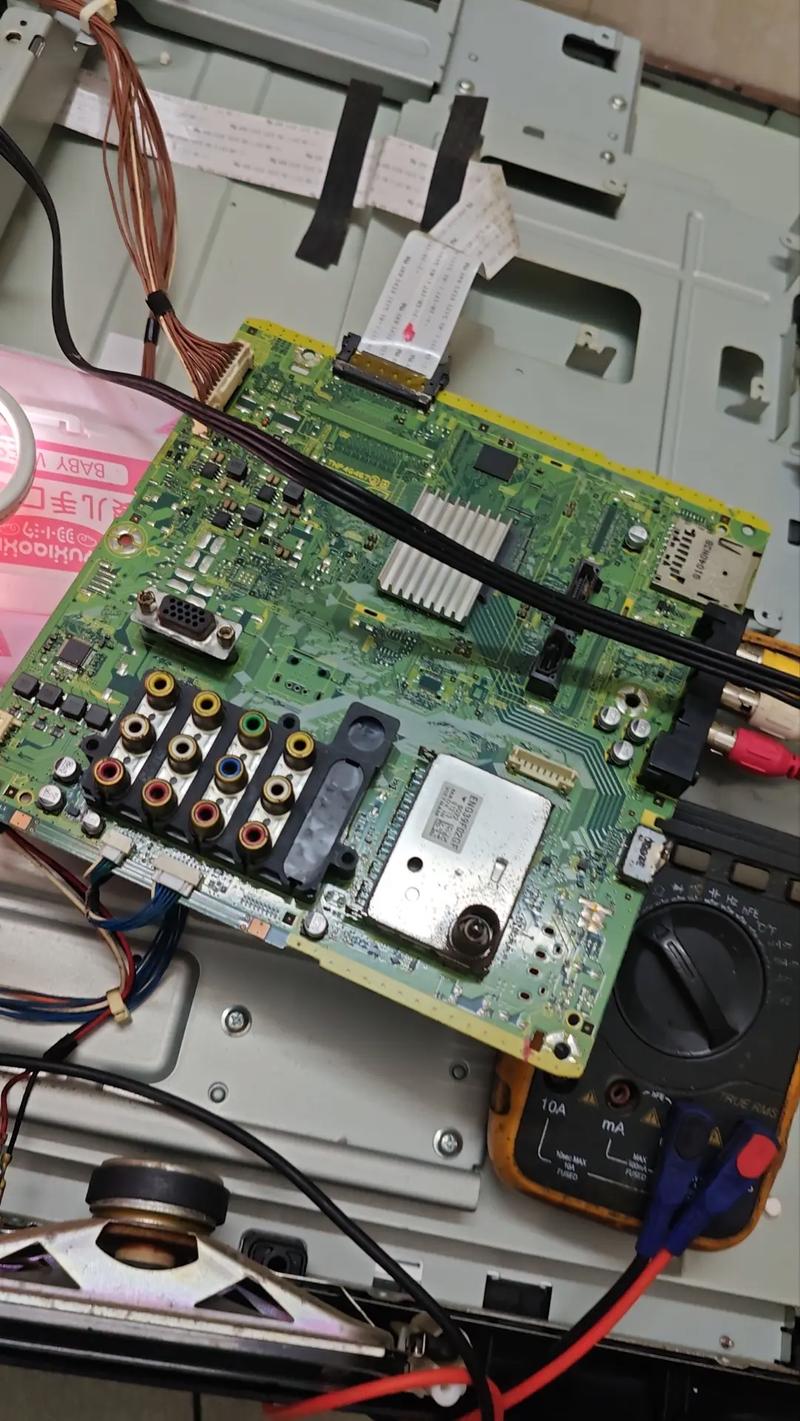

主板电路排查 拆解主板后，发现CPU（型号MSD6A338）周围元件无明显烧损痕迹，使用示波器检测CPU的I2C总线波形，SCL线路波形异常，电压恒为3.8V（正常应为0-3.3V跳变），断开存储器（24C32）后波形恢复正常,判断存储器损坏导致总线阻塞。
-
存储器更换与数据恢复 更换同型号24C32存储器后，开机测试故障依旧，进一步检查发现CPU的复位电路（MRST脚）电压为1.2V（正常应为3.3V），检测复位芯片（型号RT9193）输出端对地短路，拆下后测量已击穿，更换同型号复位芯片后，复位电压恢复正常,但背光仍不亮。
-
背光驱动板检测 断开背光板与主板的连接，单独供电测试背光板，实测背光板输入电压正常，但PWM调光信号（BL_PWM）无输出，检查背光驱动IC（型号OZ9926A）的供电脚（VCC）电压仅为8V（正常应为12V），排查发现限流电阻（R201，10Ω/1W）阻值变为无穷大，更换电阻后,背光板恢复正常工作。
-
系统联调与验证 将修复后的背光板与主板重新连接，开机测试屏幕出现光栅，但图像色彩异常，进入工厂菜单调整白平衡参数，通过RGB增益调整后，色彩恢复正常，连续开机测试2小时，故障未复发,维修完成。
（图片来源网络，侵删）
关键维修数据记录 | 检测项目 | 正常值 | 故障值 | 故障元件 | |----------|--------|--------|----------| | 背光使能信号 | 3.3V | 0V | 存储器总线阻塞 | | CPU复位电压 | 3.3V | 1.2V | 复位芯片RT9193击穿 | | 背光IC供电 | 12V | 8V | 限流电阻R201开路 | | I2C总线波形 | 0-3.3V跳变 | 恒定3.8V | 存储器损坏 |
维修总结 本次维修涉及主板控制电路和背光驱动板两个系统，主要问题集中在复位电路和背光供电异常,维修过程中需注意：
- 先检测总线信号再更换存储器,避免盲目更换元件；
- 背光驱动板的限流电阻因电流过大易损坏,需检查并联电容是否失效；
- 更换存储器后需重新初始化数据,否则可能出现功能异常。
相关问答FAQs Q1：60l09rf电视开机后有声无图像，但背光亮，可能是什么原因？ A：这种情况通常与主板信号处理或屏驱动电路有关，首先检查主板输出到屏驱动板的LVDS信号是否正常，可用示波器测量时钟线和数据线波形，若信号正常，则可能是屏驱动板故障；若无信号，需检查主板视频解码芯片（如MT5368）及周边电路，常见故障点包括LVDS排线接触不良、解码芯片供电异常等。
Q2：维修后出现图像花屏、色彩失真，如何解决？ A：此类问题多为软件或初始化数据异常导致，首先尝试恢复出厂设置，若无效需重新刷写主板程序，硬件方面可检查LVDS排线是否损坏，屏驱动板上的电压转换电路（如3.3V、1.8V）是否稳定，对于色彩失真，可通过工厂菜单调整白平衡参数，重点检查RGB增益和 offset 值设置，若调整后仍无改善,可能是屏驱动板或液晶屏本身老化。
