技术手册芯片输入电压是电子工程领域中至关重要的参数之一，它直接决定了芯片能否正常工作、性能发挥以及长期可靠性，输入电压范围通常包括最小输入电压、推荐输入电压和最大输入电压三个关键指标，这些参数在芯片数据手册的“电气特性”（Electrical Characteristics）章节中会有明确标注,理解并正确应用这些参数是电路设计的基础。
最小输入电压（Minimum Input Voltage, V_IN(min)）是指芯片能够正常工作的最低电压值，当输入电压低于此值时，芯片内部电路可能无法进入稳定工作状态，例如逻辑电平无法正确识别、模拟电路信噪比急剧下降、或者电源管理模块无法实现正常调压，以LDO（低压差线性稳压器）为例，若其最小输入电压为2.7V，而实际输入电压为2.5V，则输出电压可能无法达到设定值，或出现较大纹波，导致后级电路工作异常，对于数字芯片，如微控制器，若供电电压低于V_IN(min)，可能出现程序跑飞、复位频繁甚至完全无法启动的情况，需要注意的是，最小输入电压通常是在特定负载条件和工作温度下定义的，例如空载或满载、-40℃至85℃等,设计时需结合实际应用场景留出足够余量。
推荐输入电压（Recommended Input Voltage, V_IN(rec)）是芯片制造商建议的最佳工作电压范围，在此范围内，芯片能够实现最优的性能表现，如较低的静态电流、较高的转换效率、更好的线性调整率等，以某款DC-DC转换芯片为例，其推荐输入电压为5V至12V，此时转换效率可达95%以上，且输出电压纹波控制在10mV以内；若输入电压偏离此范围，效率可能下降至85%以下，纹波也可能增大，推荐输入电压通常结合了芯片的设计目标和典型应用场景，例如便携式设备优先考虑低电压以节省功耗，而工业设备则可能需要更宽的电压范围以适应电网波动，设计时，在满足系统需求的前提下，尽量使芯片工作在推荐范围内，以平衡性能、成本和可靠性。
最大输入电压（Maximum Input Voltage, V_IN(max)）是芯片能够承受的最高输入电压，超过此值将可能导致永久性损坏，这通常是由于芯片内部的晶体管、电容或保护电路的耐压极限被突破，例如ESD（静电放电）保护二极管被击穿、栅氧层被击穿或金属互连线被烧毁，以某款运算放大器为例，其最大输入电压为6V，若误接12V电源，内部输入级晶体管可能立即烧毁，导致芯片功能失效，需要注意的是，最大输入电压包括瞬态电压和持续电压，例如电源接通时的浪涌电压、电路中的感性负载产生的反电动势等，都可能瞬间超过V_IN(max)，因此设计中通常需要添加TVS（瞬态电压抑制）二极管或RC缓冲电路进行保护，部分芯片在输入电压超过V_IN(max)但未达到绝对最大额定值（Absolute Maximum Ratings）时，可能不会立即损坏，但长期工作会加速老化,导致寿命缩短。

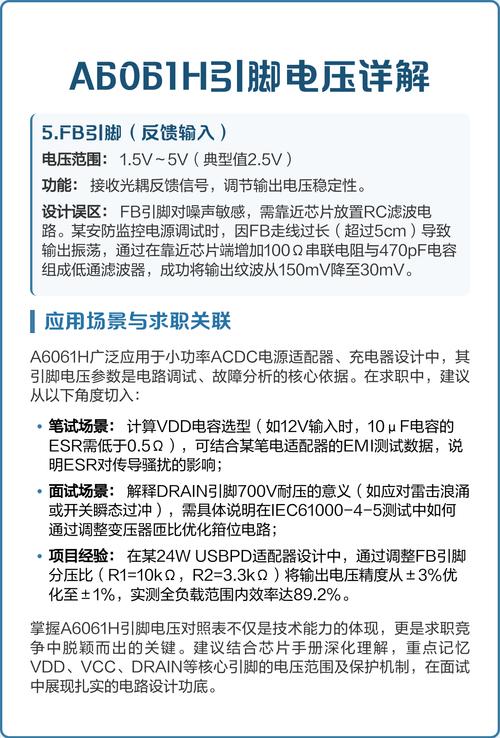

除了上述三个核心参数，输入电压的动态特性也是技术手册中的重要内容，包括电压上升时间（Rise Time）、下降时间（Fall Time）和纹波（Ripple），快速变化的输入电压可能通过芯片的电源引脚耦合到内部电路，引发电磁干扰（EMI）或逻辑错误，当输入电压从0V快速上升到5V时，若上升时间小于100ns，可能产生高频噪声，影响芯片内部的基准电压源或时钟电路，技术手册通常会建议在输入端添加适当的滤波电容（如0.1μF陶瓷电容和10μF电解电容的组合），以抑制纹波和噪声，输入电压的过压保护（OVP）、欠压锁定（UVLO）等功能也是现代芯片常见的特性，这些功能在技术手册的“功能描述”（Functional Description）章节会有详细说明，设计时需合理配置相关引脚,确保保护电路及时生效。

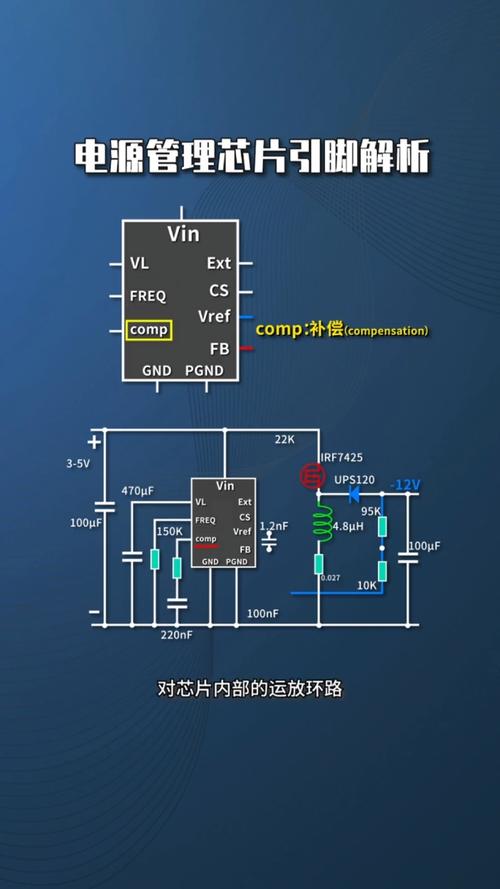

针对不同类型的芯片，输入电压参数的关注点也有所不同，对于线性稳压器（LDO），需特别关注输入输出压差（Dropout Voltage），即V_IN(min)与输出电压的差值，例如LDO输出3.3V时，若V_IN(min)为3.6V，则压差为0.3V，此时输入电压需始终高于3.6V，对于开关电源（Buck/Boost），则需关注输入电压范围是否覆盖电池电压的变化范围，例如锂电池的电压范围为3.0V至4.2V，则所选芯片的输入电压范围应包含此区间，对于数字芯片，如FPGA或DSP，需注意内核电压（Core Voltage）、I/O电压（I/O Voltage）的不同输入要求,避免因电压不匹配导致信号完整性问题。
在实际应用中，输入电压的设计还需考虑电源的功率裕量和温度特性，在高温环境下，半导体器件的耐压能力会下降，技术手册通常会提供不同温度下的输入电压降额曲线（Derating Curve），设计时需根据工作温度适当降低最大输入电压的使用值，多电源系统的电压排序（Power Sequencing）问题也不容忽视，例如某些芯片要求供电顺序为先3.3V后1.2V，若输入电压顺序错误，可能导致芯片闩锁（Latch-up）或损坏,此时需通过电源管理芯片或外部逻辑电路控制电压上升时序。
以下是针对芯片输入电压相关内容的FAQs：
问题1：为什么芯片的输入电压不能超过最大额定值，即使只是短暂超过？
解答：芯片的最大输入电压（V_IN(max)）是基于内部半导体器件的物理极限设定的，即使是短暂超过，也可能导致器件进入雪崩击穿或热击穿状态，MOSFET的栅氧层厚度通常在纳米级别，耐压能力有限，瞬间过压可能造成栅氧介质击穿，形成永久性短路，过压产生的瞬时大电流可能导致金属互连线熔断或焊点脱落，虽然部分芯片具有短时过压承受能力，但技术手册中通常明确标注“绝对最大额定值”是不允许超过的，任何超过此条件的操作都可能损坏芯片,且制造商不保证在此条件下的可靠性。
问题2：如何根据芯片输入电压范围选择合适的滤波电容？
解答：选择滤波电容需综合考虑输入电压的纹波频率、幅度以及芯片的动态电流需求，根据技术手册中“推荐工作条件”下的输入纹波要求，确定电容的容值，若输入纹波要求小于50mV，纹波频率为100kHz，可通过公式ΔV = ΔI / (2πfC) 估算所需容值，I为动态电流变化量，电容的类型选择也很关键：陶瓷电容（如X5R/X7R材质）高频特性好，适合滤除高频噪声，通常并联在输入端靠近芯片电源引脚的位置；电解电容或钽电容容量大，适合滤除低频纹波，但需注意其ESR（等效串联电阻）对滤波效果的影响，技术手册中通常会给出参考电路，例如建议使用10μF电解电容并联0.1μF陶瓷电容的组合，设计时应优先遵循手册建议,并结合实际测试结果调整电容参数。
