液晶屏及其附属电路维修是一项涉及电子技术、显示原理和故障诊断的综合工作，涵盖从基础判断到精密维修的多个环节，液晶屏作为显示设备的核心部件，其工作状态直接影响用户体验，而附属电路则负责供电、信号处理和驱动控制，两者的协同工作是正常显示的基础，维修过程中，需遵循系统化的排查流程，结合工具测量与理论分析,才能高效定位故障并修复。
液晶屏及其附属电路的组成与工作原理

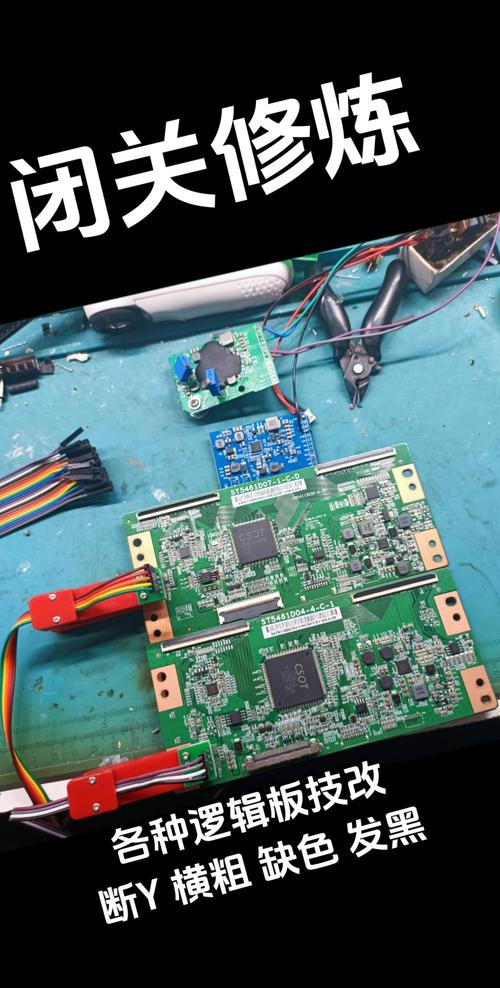

液晶屏主要由液晶面板、背光模组和驱动电路三部分组成，液晶面板包含玻璃基板、彩色滤光片、TFT薄膜晶体管阵列和液晶分子，通过电压控制液晶分子的偏转角度来调节透光率，实现图像显示，背光模组由LED灯条、导光板、扩散膜等组成，为液晶面板提供均匀光源，其亮度均匀性和稳定性直接影响显示效果，附属电路则包括电源板（提供各路电压，如12V、5V、3.3V等）、驱动板（接收外部信号并进行解码、处理，生成驱动TFT阵列的LVDS或eDP信号）、TCON时序控制板（控制像素点的开启、关闭时序）以及高压板（为背光LED提供恒流驱动）。
各部分协同工作时，外部输入信号（如HDMI、VGA）通过驱动板转换为数字视频信号，再由TCON板分配时序信号，最终驱动液晶分子翻转；电源板为各模块供电，高压板点亮背光，形成完整图像，任一环节出现故障，都可能导致显示异常，如黑屏、花屏、亮度不均等问题。
常见故障现象与原因分析
液晶屏及附属电路的故障表现多样，需通过现象初步判断故障范围,以下是常见故障及可能原因：
| 故障现象 | 可能原因 |
|---|---|
| 完全黑屏，指示灯不亮 | 电源板故障（保险管熔断、AC/DC转换电路损坏）、电源线接触不良、主板供电异常 |
| 完全黑屏，指示灯亮 | 高压板故障、背光LED灯条损坏、驱动板信号输出异常、TCON板故障 |
| 花屏、条纹干扰 | 驱动板故障（信号解码错误）、排线松动、TCON板损坏、液晶面板物理损伤 |
| 亮度不均、局部发暗 | 背光模组导光板损坏、LED灯条局部失效、高压板输出电流不均 |
| 显示缺色、色彩异常 | 驱动板排线接触不良、液晶面板彩色滤光片损坏、TCON板时序控制错误 |
| 局部亮点、暗点 | 液晶面板TFT晶体管损坏（不可修复）、背光模组灰尘积聚（可清洁） |
“花屏”现象若伴随开机瞬间有正常图像闪烁，多因驱动板或排线接触不良；若全程花屏且伴有规律条纹，则可能是TCON板损坏或液晶面板本身故障，而“黑屏但指示灯亮”需重点检测高压板输出电压及背光灯条阻值,判断是否为灯条短路或高压板驱动芯片失效。
维修工具与检测流程
维修液晶屏及附属电路需配备专业工具，包括万用表（测量电压、阻值）、示波器（检测信号波形）、电烙铁（焊接元件）、排线起子（拆卸排线）、LED灯条测试仪（检测背光）等，检测流程需遵循“先外后内、先简后繁”原则：
- 外部检查：检查电源线、信号线是否连接牢固，外观有无明显破损或烧焦痕迹,排除接触不良或物理损伤。
- 电源检测：使用万用表测量电源板输出电压是否正常（如12V、5V、3.3V），若电压异常，需检查电源板整流滤波电路、开关管、PWM控制器等元件是否损坏。
- 背光检测：若电源正常但黑屏，短接高压板启动端（部分型号需短接ON/OFF脚），观察背光是否点亮，若不亮，测量高压板输出电压，若无电压则更换高压板；若有电压则检测背光灯条阻值（正常约0.5-2Ω/颗）,阻值无穷大则灯条损坏。
- 信号检测：使用示波器测量驱动板输出的LVDS或eDP信号是否正常（包括时钟通道和数据通道），若无信号则检查驱动板输入信号及解码芯片；若信号异常但显示花屏,多为TCON板或液晶面板故障。
- 排线与接口检查：重新插拔驱动板与TCON板、液晶面板之间的排线，检查接口是否有氧化或针脚变形,必要时使用酒精清洁或更换排线。
核心部件维修与更换技巧
电源板维修：常见故障为保险管熔断（多因后级短路）、滤波电容鼓包（导致电压纹波大）、MOS管击穿（需检查PWM控制器是否同时损坏），维修时需先排除短路点，再更换损坏元件，注意电源板高压部分,避免触电。
高压板维修：重点检测驱动芯片（如OZ9938、LD7552）、升压电感、输出电容是否损坏，若背光闪烁，多为反馈电路异常；若无输出，需检查供电电压及启动信号，更换高压板时需注意功率匹配（与背光灯条数量匹配）,避免过载损坏。
驱动板维修：故障集中在信号解码芯片（如RTD2660）、主控芯片及存储芯片，若输入信号正常但无输出，需检测芯片供电及晶振是否起振，对于无图纸的驱动板，可查找同型号原理图,通过测量关键测试点电压判断故障范围。
液晶面板修复：TFT阵列或彩色滤光片损坏时，面板通常无法修复，需更换整个面板，但若出现“水波纹”或轻微漏光，可能是背光模组组装问题,可通过重新调整支架或更换导光板解决。
维修注意事项与安全规范
- 断电操作：维修前务必拔掉电源线，高压板滤波电容可能存有残余电荷,需用电阻放电后再操作。
- 防静电措施：液晶面板和驱动芯片对静电敏感，维修时需佩戴防静电手环,避免在干燥环境下操作。
- 元件代换原则：更换电容、电阻等元件时，需注意参数一致（如容量、耐压值、精度）；芯片代换需确认封装、引脚功能及供电兼容性。
- 避免盲目拆卸：液晶面板玻璃易碎，拆卸时需使用专业工具，均匀用力,避免用力过猛导致面板破裂。
相关问答FAQs
问题1：液晶屏出现局部亮点，是否可以通过维修解决？
解答：亮点通常是由于液晶面板内部TFT晶体管击穿或漏电，导致对应像素点始终处于透光状态，这种故障属于液晶面板物理损坏，无法通过修复附属电路解决，若亮点数量较少（1-2个），可尝试通过“像素修复仪”进行短暂放电处理，但成功率较低且可能复发；若亮点较多,建议更换液晶面板。
问题2：维修液晶屏时，如何判断是驱动板故障还是TCON板故障？
解答：可通过信号检测和替换法判断，使用示波器测量驱动板输出的LVDS信号，若信号波形正常但屏幕显示异常（如条纹、缺色），则故障可能在TCON板或排线；若驱动板无信号输出或信号异常，则故障在驱动板，可尝试更换同型号TCON板或驱动板进行测试，若更换后故障消失，则可确定故障部件，若屏幕出现水平条纹，多为TCON板时序控制异常；若出现垂直条纹或花屏,则可能是驱动板信号处理问题。
